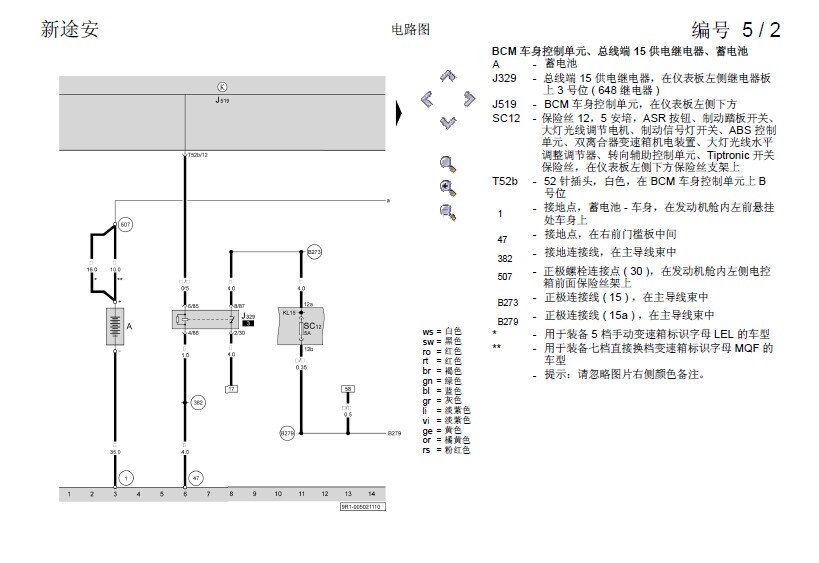

新途安电路图编号6 / 2 ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色 BCM 车身控制单元、蓄电池、总线端15 供电继电器 A - 蓄电池 J329 - 总线端 15 供电继电器，在仪表板左侧继电器板 上3 号位( 648 继电器 ) J519 - BCM 车身控制单元，在仪表板左侧下方 SC12 - 保险丝 12，5 安培，ESP 按钮、轮胎压力监控按 钮、制动踏板开关、大灯光线调节电机、制动信 号灯开关、ABS 控制单元、双离合器变速箱机电 装置、大灯光线水平调整调节器、Tiptronic开 关、转向辅助控制单元保险丝，在仪表板左侧下 方保险丝支架上 T52b - 52 针插头，白色，在BCM 车身控制单元上B 号位 1 - 接地点，蓄电池- 车身，在发动机舱内左前悬挂 处车身上 47 - 接地点，在右前门槛板中间 382 - 接地连接线，在主导线束中 507 - 正极螺栓连接点( 30 )，在发动机舱内左侧电控 箱前面保险丝架上 B273 - 正极连接线( 15 )，在主导线束中 B279 - 正极连接线( 15a )，在主导线束中 * - 用于装备5 档手动变速箱标识字母LEL 的车型 ** - 用于装备七档直接换档变速箱标识字母MQF 的 车型 - 提示：请忽略图片右侧颜色备注。 电路图编号6 / 3 ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色 BCM 车身控制单元、ABS 控制单元 J104 - ABS 控制单元，在发动机舱内右纵梁后部 J519 - BCM 车身控制单元，在仪表板左侧下方 SB4 - 保险丝 4，20 安培，ABS 供电保险丝，在发动 机舱内左侧电控箱顶面保险丝架上 SB7 - 保险丝 7，40 安培，总线端15 供电继电器保险 丝，在发动机舱内左侧电控箱顶面保险丝架上 SB25 - 保险丝25，40 安培，ABS 供电保险丝，在发动 机舱内左侧电控箱顶面保险丝架上 T40 - 40 针插头，黑色，在发动机舱内左侧电控箱上 T47 - 47 针插头，黑色，ABS 控制单元插头 T52b - 52 针插头，白色，在BCM 车身控制单元上B 号位 B279 - 正极连接线( 15a )，在主导线束中 - 提示：请忽略图片右侧颜色备注。 电路图编号6 / 6 ws = 白色 sw = 黑色 ro = 红色 rt = 红色 br = 褐色 gn = 绿色 bl = 蓝色 gr = 灰色 li = 淡紫色 vi = 淡紫色 ge = 黄色 or = 橘黄色 rs = 粉红色 ABS 控制单元、右后转速传感器、左前转速传感器、真空 传感器 G44 - 右后转速传感器，在右后车轮轴承壳体上 G47 - 左前转速传感器，在左前车轮轴承壳体上 G608 - 真空传感器，在制动助力器右侧 J104 - ABS 控制单元，在发动机舱内右纵梁后部 J519 - BCM 车身控制单元，在仪表板左侧下方 T2ck - 2 针插头，黑色，右后转速传感器插头 T2cn - 2 针插头，黑色，左前转速传感器插头 T4j - 4 针插头，黑色，真空传感器插头 T47 - 47 针插头，黑色，ABS 控制单元插头 B605 - 连接线，在主导线束中 B606 - 连接线，在主导线束中 B739 - 连接线( 右后转速传感器+ )，在主导线束中 B740 - 连接线( 右后转速传感器- )，在主导线束中 - 提示：请忽略图片右侧颜色备注。 BCM 车身控制单元、组合仪表中带显示单元的控制单元、 数据总线诊断接口 J285 - 组合仪表中带显示单元的控制单元，在仪表板左 侧 J519 - BCM 车身控制单元，在仪表板左侧下方 J533 - 数据总线诊断接口，在仪表板左侧BCM 车身控 制单元支架上 T20 - 20 针插头，红色，数据总线诊断接口插头 T32 - 32 针插头，蓝色，组合仪表中带显示单元的控制 单元插头 T52c - 52 针插头，棕色，在BCM 车身控制单元上C 号位 B383 - 连接线( 动力传动系统CAN 总线，高位 )，在主 导线束中 B390 - 连接线( 动力传动系统CAN 总线，低位 )，在主 导线束中 B397 - 连接线 ( 舒适/ 便利功能CAN 总线，高位 )，在 主导线束中 B406 - 连接线 ( 舒适/ 便利功能CAN 总线，低位 )，在 主导线束中 - 提示：请忽略图片右侧颜色备注。
