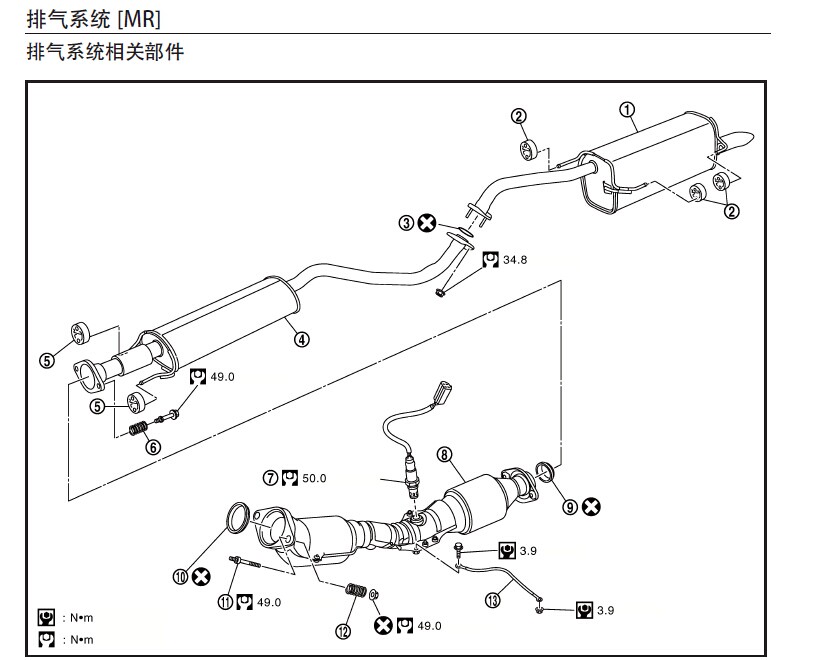

EX 排气系统 准备工作[MR]................................................................................................................................................... EX-3 专用工具................................................................................... EX-3 排气系统[MR]................................................................................................................................................... EX-4 排气系统相关部件........................................................................... EX-4 拆卸和安装................................................................................. EX-4 准备工作[HR]................................................................................................................................................... EX-5 专用维修工具............................................................................... EX-5 排气系统[HR]................................................................................................................................................... EX-6 部件 ...................................................................................... EX-6 拆卸和安装................................................................................. EX-6 EX-2 EX-3 1 2 11 13 12 8 9 10 6 7 5 3 EX 专用工具 工具编号 工具名称 说明 BF0116 氧传感器套筒 松开或拧紧氧传感器 准备工作[MR] EX-4 排气系统相关部件 1. 主消声器 2. 固定橡胶 3. 环形衬垫 4. 中央消声器 5. 固定橡胶 6. 弹簧 7. 后氧传感器 ··关于图内符号，请参阅 GI-10“部件”。 ··应等待排气系统完全冷却下来后再执行操作。 ··注意不要让隔热板边缘割伤。 拆卸和安装 8. 前排气管 9. 密封垫圈 10. 密封垫圈 11. 双头螺栓 12. 弹簧 13. 接地电缆 排气系统[MR] PBIC4438J EX-5 1 2 11 13 12 8 9 10 6 7 5 3 EX 专用维修工具 工具编号 工具名称 说明 BF0116 氧传感器拆装套筒 用于拆装氧传感器 准备工作[HR] EX-6 部件 ··关于图内符号，请参阅 GI-11, " 部件 "。 ··刚关闭发动机时排气系统的温度还很高，请等待 排气系统完全冷却下来后再执行操作。 ··注意不要让隔热垫边缘割破手。 拆卸和安装 排气系统[HR] 1. 主消声器2. 固定橡胶3. 环形衬垫 4. 中央消声器5. 固定橡胶6. 弹簧 7. 密封轴承8. 加热型氧传感器 2 9. 前排气管 10. 密封轴承11. 双头螺栓12. 弹簧 13. 接地电缆 PBIC3796E;
