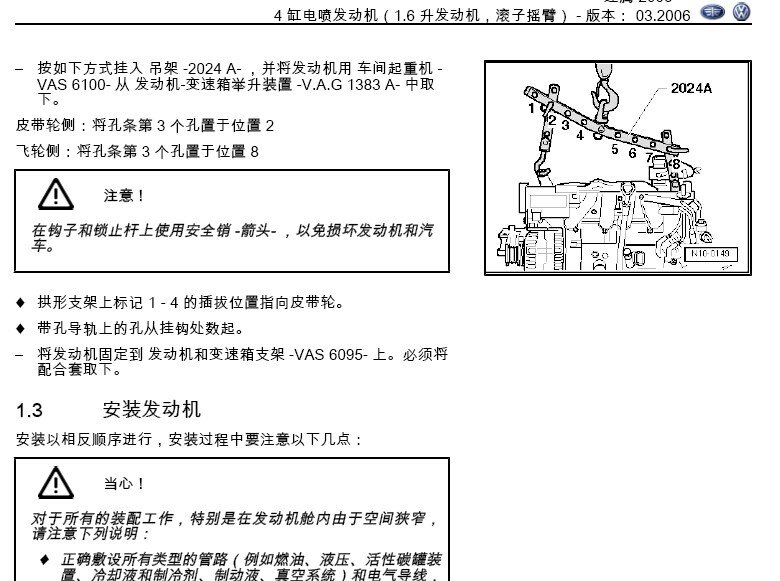

00 - 技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1 技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1.1 发动机编号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1.2 发动机特征 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 10 - 拆卸和安装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 1 拆卸和安装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 1.1 拆卸发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 1.2 在装配架上固定发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 1.3 安装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 1.4 发动机总成支承测试和调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 1.5 发动机总成支承 - 拧紧力矩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 13 - 曲柄连杆机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 1 分解和组装发动机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 1.1 装配一览图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 1.2 拆卸和安装多楔带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 2 密封法兰和飞轮 / 从动盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 2.1 密封法兰 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 2.2 更新皮带轮侧曲轴油封 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 2.3 拆卸和安装密封法兰 - 皮带轮侧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 2.4 拆卸和安装密封法兰 - 变速箱侧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 2.5 拆卸和安装从动盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 3 曲轴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 3.1 曲轴 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 3.2 曲轴尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 4 活塞和连杆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 4.1 活塞和连杆 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 4.2 检查活塞、活塞环和气缸内径 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 4.3 活塞和气缸尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 15 - 气缸盖、气门机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 1 气缸盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 1.1 气缸盖 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 1.2 拆卸和安装齿形皮带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 1.3 检查半自动齿形皮带张紧轮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 1.4 拆卸和安装气缸盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 1.5 检查压缩压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 2 气门机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 2.1 气门机构 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 2.2 气门尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 2.3 修整气门座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 2.4 检查气门导管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 2.5 更新凸轮轴的密封环 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 2.6 拆卸和安装凸轮轴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 2.7 更新气门杆密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63 17 - 润滑 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 1 润滑系统部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 1.1 发动机机油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 1.2 润滑系统部件 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 1.3 拆卸和安装油底壳 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 目录 i 1.4 拆卸和安装机油泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69 1.5 检查机油压力和油压开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70 19 - 制冷装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72 1 冷却系统部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72 1.1 发动机侧冷却系统的部件 – 装配一览图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73 1.2 车身侧冷却系统的部件 – 装配一览图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74 1.3 冷却液软管连接图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 1.4 排放和添加冷却液 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77 1.5 拆卸和安装冷却液泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 1.6 拆卸和安装节温器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82 1.7 拆卸和安装 散热器风扇 V7 和 散热器风扇 2 V177 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83 1.8 拆卸和安装散热器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 1.9 检查冷却系统的密封性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87 20 - 供油装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 1 燃油箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 1.1 在燃油供应装置上进行作业时的安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 1.2 清洁规定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 1.3 油箱 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 1.4 排空燃油箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92 1.5 拆卸和安装燃油箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94 2 修理燃油供应装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96 2.1 在燃油供应装置上进行作业时的安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97 2.2 清洁规定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97 2.3 拆卸和安装燃油输送单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97 2.4 拆卸和安装 燃油存量显示传感器 G . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99 2.5 带加装件的燃油滤清器 – 装配一览图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 2.6 拆卸和安装燃油滤清器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 2.7 检查燃油泵 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102 2.8 给燃油系统排气 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109 3 发动机功率电子控制系统（电子油门） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111 3.1 电子油门系统的功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112 3.2 油门踏板模块 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113 3.3 拆卸和安装油门踏板模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113 4 活性炭罐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114 4.1 功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 4.2 活性炭罐装置 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 4.3 检查油箱排气装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116 24 - 燃油准备、喷射装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117 1 喷射装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117 1.1 喷射装置的一般说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117 1.2 安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 1.3 清洁规定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 1.4 技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118 1.5 安装位置一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119 1.6 带加装件的进气管 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121 1.7 带喷油阀的燃油分配器 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122 1.8 带加装件的空气滤清器 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123 1.9 拆卸和安装进气管下部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123 1.10 拆卸和安装整个进气管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 1.11 拆卸和安装喷油阀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128 2 检查部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129 2.1 检查喷油阀的密封性和喷射量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 ii 目录 2.2 检查燃油压力调节器和保持压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133 2.3 检查进气歧管转换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135 3 发动机控制单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136 3.1 查询并删除发动机控制单元故障存储器的内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136 3.2 拆卸和安装发动机控制单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137 26 - 排气装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141 1 尾气排放装置部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141 1.1 尾气排放装置 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143 1.2 拆卸和安装排气歧管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 1.3 拆卸和安装带有尾气催化净化器的排气前管 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145 1.4 脱开和连接前消音器和后消音器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147 1.5 将排气装置调节到无应力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148 2 二次空气系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149 2.1 功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150 2.2 二次空气系统 - 装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150 2.3 检查组合阀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150 28 - 点火装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 1 修理点火装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 1.1 点火装置的一般说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 1.2 安全措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 1.3 点火装置，装配一览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153 1.4 检测数据，火花塞 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 目录 iii 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 iv 目录 00 – 技术数据 1 技术数据 发动机编号 → 章 (页 1) 发动机特征 → 章 (页 1) 1.1 发动机编号 发动机编号（“ 发动机标识字母 ” 和 “ 序列号 ”）位于发动机 / 变速 箱的分隔缝左侧。 发动机编号最多由 9 个符号组成（字母数字）。第一部分（最多 3 位代码）表示的是 “ 发动机代码 ”，第二部分（六位）表示的是 “序列号”。如果发动机代码相同的发动机产量超过 999999 个，则 六位符号的第一位由字母代替。 另外在齿形皮带护罩上贴有带 “ 发动机代码 ” 和 “序列号” 的标签。 也可在汽车数据牌上找到发动机代码。数据牌位于为顾客定制的 保养手册中，汽车后部的备胎凹坑中或在行李箱底板上也有数据 牌。中国生产的速腾车型数据牌位于发动机舱内左悬挂支座上。 1.2 发动机特征 发动机代码BSE BSF BWH 生产日期04.05 04.05 03.06 排放限值按照EU 4 标准EU 2 dkk 标准1) EU 4 标准 排量l 1,6 1,6 1.6 功率kW/rpm 75/5600 75/5600 74/6000 扭矩Nm/rpm 148/3800 148/3800 145/3800 缸径mm 81,0 81,0 81.0 行程mm 77,4 77,4 77.4 压缩比10,5 10,5 10.3 - 10.5 每个气缸 气门数 2 2 2 ROZ 95 无铅 2) 95 无铅 2) 95 号无铅或 93 号无铅 喷射装置、点火装置SIMOS 7 SIMOS 7 SIMOS 7.6 防爆震控制1 个传感器1 个传感器2 个传感器 自诊断是是是 空燃比控制2 个氧传感器2 个氧传感器2 个氧传感器 三元催化转换器是是是 废气再循环否否否 进气切换是是是 二次空气系统是否是 发动机功率电子控制系统是是是 1) 蒸汽压力临界点 2) 也可为 91 ROZ，但功率会下降 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 1. 技术数据 1 10 – 拆卸和安装发动机 1 拆卸和安装发动机 所需要的专用工具和维修设备 扭矩扳手 -V.A.G 1331- 扭矩扳手 -V.A.G 1332- 发动机和变速箱举升装置 - V.A.G 1383/A- 弹簧卡箍钳 -VAS 5024 A- 导线 -VAS 5085- 发动机支架 -T10012- 电缆扎带 拆卸发动机 → 章 (页 3) 在装配架上固定发动机 → 章 (页 8) 安装发动机 → 章 (页 9) 发动机总成支承测试和调整 → 章 (页 11) 发动机总成支承 - 拧紧力矩 → 章 (页 14) 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 2 修理组：10 - 拆卸和安装发动机 1.1 拆卸发动机 提示 其它工作步骤中必须断开蓄电池的接地线。因此请检查是否安 装了已设码的收音机设备。然后在必要时先查询防盗设码。 将发动机连同变速箱一起向下拆下。 所有在拆卸发动机时松开或切断的电缆扎带，在安装发动机时 应再次在同一位置复原。 当心！ 对于所有的装配工作，特别是在发动机舱内由于空间狭窄， 请注意下列说明： 正确敷设所有类型的管路（例如燃油、液压、活性碳罐装 置、冷却液和制冷剂、制动液、真空系统）和电气导线， 以便重建原始的布线。 为了避免损坏管路和导线，应注意所有运动的或热的部件 要有足够的距离。 – 关闭点火开关后断开蓄电池接地线 → 电气设备 ; 修理组： 27 ; 切断和连接蓄电池 。 – 拆下发动机罩。 – 拔下空气滤清器壳上的软管 -1- 和 -2- 。 – 旋出螺栓 -3- ，并将空气滤清器壳拆下。 – 拆下蓄电池 → 电气设备 ; 修理组： 27 ; 切断和连接蓄电池； 装有汽油发动机的汽车 。 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 1. 拆卸和安装发动机 3 – 打开电控箱的端盖 -1- 并将管路 -2- 拧下。 – 拧出螺栓 - 箭头 - 并拆卸蓄电池架。 – 拆下水箱前围板 → 外部车身安装工作 ; 修理组： 50 ; 前车 身，水箱和前围板 。 – 从控制单元上拔下发动机线束插头 → 章 (页 137)。 – 松开发动机线束的套管 - 箭头 - 并向上拔出。 – 打开导线导向件的支座 - 箭头 - 。 – 从导线导向件中取出发动机控制单元线束 -1- 。将发动机线束 置于发动机上。 注意！ 燃油进油管承受有压力！戴好防护眼镜并穿好防护服，以 免伤害和接触皮肤。 在松开软管连接前在连接处周围放置抹布。然后小心地拔 出软管，以卸除压力。 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 4 修理组：10 - 拆卸和安装发动机 – 脱开通风管 -1- 和进油管路 -2- 。为此要压入卡环。 – 封闭管路，避免燃油系统受污。 – 拆下隔音垫 → 外部车身安装工作 ; 修理组： 50 ; 前车身、隔 音垫 。 – 将前围支架放于维修位置 → 外部车身安装工作 ; 修理组： 50 ; 前车身, 前围支架放于维修位置 。 – 放出冷却液 → 章 (页 77)。 – 从发动机 / 变速箱上拔下或断开所有其他必须的导线，并放在 一旁。 – 从发动机上拔下所有的连接软管、冷却液软管，真空管和进气 软管。 – 仅将发动机总成支承的螺栓 - 箭头 - 略微松动（少于 1 圈）。 – 仅将变速箱总成支承的螺栓 - 箭头 - 略微松动（少于 1 圈）。 带空调的汽车 提示 为了避免损坏冷凝器以及制冷剂管路 / 软管，应注意不要过度 拉伸、弯折或扭曲管路和软管。 为了可以在不打开制冷剂循环回路情况下拆卸和安装发动机： – 拆下多楔带 → 章 (页 21)。 – 从附加动力总成支架上拆下空调压缩机 → 暖风装置、空调器 ; 修理组： 87 ; 冷却剂循环的修复工作；空调压缩机的拆装和 安装 。 – 将空调压缩机安装在前围支架上时，冷却液管路 / 冷却液软管 处于卸载状态。 带有手动变速箱的汽车 – 拆卸变速箱连接件 → 5 档手动变速箱 0AF ; 修理组： 34 ; 变 速件的修复 。 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 1. 拆卸和安装发动机 5 – 拆下从动缸 - 箭头 - 并置于一侧，不要打开管道系统。 提示 在拆下从动缸后不要再踩下离合器踏板。 装配自动变速箱的汽车 – 将选择杠杆绳索传动装置从变速箱上拆下来 → 自动变速箱 09G ; 修理组： 37 ; 变速传动件的维修 。 以下适用于所有汽车 – 拆下带尾气催化净化器的排气前管 → 章 (页 145)。 – 首先旋出螺拴 -1- 。 – 然后旋出螺栓 -2- 和 -3- 并拆下摆动支撑。 – 拆下右侧的万向传动轴并拧下变速箱上左侧的万向传动轴 → 底盘、轴、方向盘; 修理组： 40 ; 万向轴的拆卸 。 – 旋出气缸体前面的螺纹销 - 箭头 - 。 – 安装 发动机和变速箱举升装置 -V.A.G 1383 A- 中的 发动机支 架 -T10012- 。 – 此时拧出螺栓 -1- ，使它不要承重过度。 – 如图所示安装 发动机支架 -T10012- ，用 20 Nm 的拧紧力矩拧 紧气缸体前面的螺钉 M10×25/ 8.8。 – 将发动机和变速箱用 发动机和变速箱举升装置 - V.A.G 1383 A- 略微举起。 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 6 修理组：10 - 拆卸和安装发动机 – 将发动机侧总成支承从上面从发动机支架上拧下 - 箭头 - 。 – 将变速箱侧总成支承从上面从变速箱支架拧下 - 箭头 - 。 提示 拆卸紧固螺栓时使用 梯子 -VAS 5085- 。 降低发动机与变速箱时必须小心地导引，以免损坏车身。 – 小心地向下降低发动机与变速箱。 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 1. 拆卸和安装发动机 7 1.2 在装配架上固定发动机 所需要的专用工具和维修设备 吊架 -2024 A- 车间起重机 -VAS 6100- 发动机和变速箱支架 -VAS 6095- 为了进行装配工作，应将发动机固定到 发动机和变速箱支架 -VAS 6095- 上。 – 发动机和变速箱举升装置 -V.A.G 1383 A- 送到工作台上。 – 降低发动机和变速箱总成，使变速箱落到支撑垫上。 – 拆下发动机和变速箱的连接螺栓。 – 将变速箱从发动机上顶出。 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 8 修理组：10 - 拆卸和安装发动机 – 按如下方式挂入 吊架 -2024 A- ，并将发动机用 车间起重机 - VAS 6100- 从 发动机-变速箱举升装置 -V.A.G 1383 A- 中取 下。 皮带轮侧：将孔条第 3 个孔置于位置 2 飞轮侧：将孔条第 3 个孔置于位置 8 注意！ 在钩子和锁止杆上使用安全销 -箭头- ，以免损坏发动机和汽 车。 拱形支架上标记 1 - 4 的插拔位置指向皮带轮。 带孔导轨上的孔从挂钩处数起。 – 将发动机固定到 发动机和变速箱支架 -VAS 6095- 上。必须将 配合套取下。 1.3 安装发动机 安装以相反顺序进行，安装过程中要注意以下几点： 当心！ 对于所有的装配工作，特别是在发动机舱内由于空间狭窄， 请注意下列说明： 正确敷设所有类型的管路（例如燃油、液压、活性碳罐装 置、冷却液和制冷剂、制动液、真空系统）和电气导线， 以便重建原始的布线。 为了避免损坏管路和导线，应注意所有运动的或热的部件 要有足够的距离。 提示 发动机 / 变速箱连接螺栓 → 修理组： 34 或. 37 ; 变速箱的拆 装和安装 。 安装所有电缆扎带时应在相同位置上重新固定。 装配时更换自锁螺母和螺栓。 更换以规定角度拧紧的螺栓、密封环和密封件。 电气连接和铺设 → 电气设备; 修理组： 97 。 – 将发动机 / 变速箱定心时将新配合套装入气缸体。 速腾 2006 4 缸电喷发动机（1.6 升发动机，滚子摇臂） - 版本： 03.2006 1. 拆卸和安装发动机 9
