• zhangxu1***
• 2022-01-10 10:46:55

•
• 状态：已回复

ABS电路图

• 发动机：LE5
• 车架：LSGWT52X79S00****

• 厂牌：别克
• 车型：君越
• 年份：2009

• cy_gzq_2019回复
• 2022-01-10 10:49:59

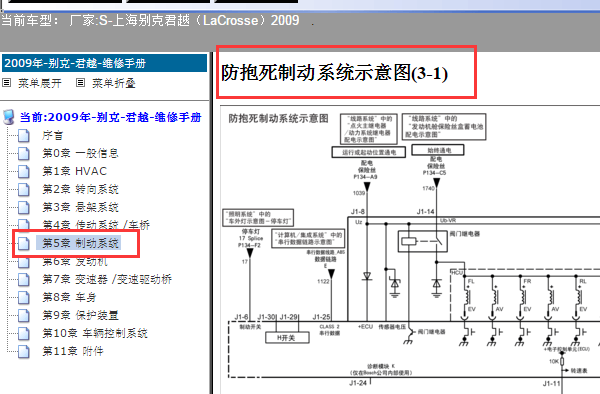

.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：国内厂家 ->上海别克-君越（LaCrosse）-2009[ 线路图 ] ->5.121防抱死制动系统示意图

• zhangxu159回复
• 2022-01-10 13:41:13

这个线路图不对 该车ABS模块是30个针脚，电路图是38个针脚

• cy_lms回复
• 2022-01-10 13:51:55

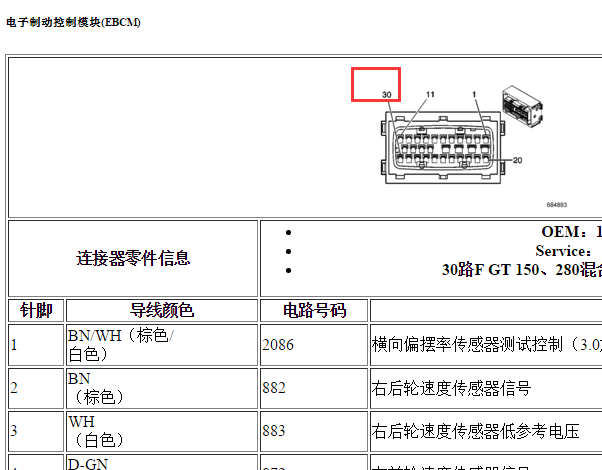

.尊敬的用户，欢迎你使用在线客服，请参考2009年的维修手册里面的ABS电路图资料，是30个针脚的，请直接登陆查询！ABS针脚查询方法：国内厂家 ->上海别克-君越（LaCrosse）-2009[ 维修手册/诊断 ] ->第5章制动系统 ->防抱死制动系统 -> 部件定位图 -> 防抱死制动系统连接器端视图.
