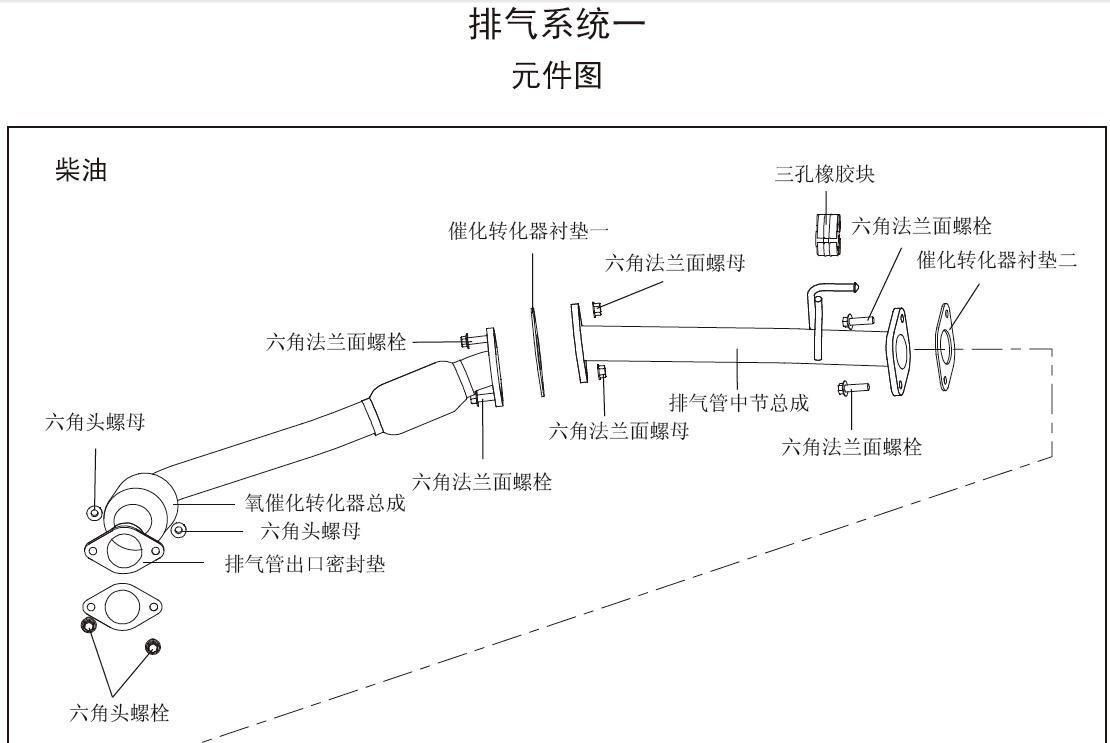

排气系统一 元件图 六角头螺栓 六角头螺母 六角头螺母 排气管出口密封垫 氧催化转化器总成 六角法兰面螺栓 六角法兰面螺栓 催化转化器衬垫一 六角法兰面螺母 六角法兰面螺母 三孔橡胶块 排气管中节总成 六角法兰面螺栓 六角法兰面螺栓 催化转化器衬垫二 六角法兰面螺母 六角法兰面螺母 六角法兰面螺母 消声器减震胶块 消声器总成 六角法兰面螺栓 六角法兰面螺栓 消声器衬垫 三孔橡胶块 六角法兰面螺母 六角法兰面螺母 排气管后段总成 三孔橡胶块 柴油 排气系统－3 警告：排气系统所有零部件的拆卸都要求停车30分钟后 进行，以免高温部件造成人员伤害。 排气系统总成拆卸 排气管后段总成拆卸 1. 首先使用M15套筒、棘轮扳手及加长杆，拆下消声器总 成后法兰与排气管后段的连接螺母，取出法兰间密封衬 垫。 2. 取掉排气管后段后部的三眼橡胶块。 3. 取掉排气管后段前部的三眼橡胶块。 注意：消声器后法兰与排气管后段法兰之间的消声器衬 垫主要起密封作用，在安装一次后可能产生压力变形， 密封效果变差，此衬垫不可重复使用。 消声器总成拆卸 1. 如果有必要，首先按照拆除排气管后段的方式将排气管 后段拆除，如果没有必要，只拆下消声器与排气管后段 法兰间的连接螺母即可。 2. 使用M15套筒，棘轮扳手或开口（梅花）扳手将消声器 总成的法兰与排气管中节后法兰间的连接螺母拆下，执 行此项作业时要有专人托住消声器，以防其落下对操作 者造成伤害。 3. 使用M13套筒，棘轮扳手，将紧固消声器减震胶块的四 个螺母松动（建议不要直接拆下，松动即可） 4. 消声器总成即可取下 注意：消声器与排气管中节之间的催化转化器衬垫二主 要起密封作用，在安装一次后可能产生压力变形，密封 效果变差，此衬垫不可重复使用。 排气管中节总成拆卸 1. 如果有必要，首先按照排气管后段及消声器的拆卸方法 将排气管后段与消声器拆下，如果没有必要，只需将紧 固消声器减震胶块的上部的两个螺母松动即可。 2. 将排气管中节的前法兰与氧催化转化器后法兰之间的连 接螺母拆下。 3. 取掉排气管中节后部的三眼橡胶块。 4. 这时排气管中节总成可以取下。 排气系统－4 注意：排气管中节总成与氧催化转化器之间的催化转化 器衬垫二，主要起密封作用，在安装一次后可能产生较 大压力变形，密封效果变差，此衬垫不可重复使用。 氧催化转化器总成的拆卸 1. 按照排气管中节总成拆卸的方法将排气管中节总成拆下 2. 使用M13套筒，大号加长杆，棘轮扳手将增压器排气弯 管出口螺栓松动取下，氧催化转化器总成即可取下。 注意：两平法兰间靠接口垫组件保证密封，接口垫组件 为不锈钢冲压件，只允许使用一次。 排气系统总成的安装 1. 排气管总成距两侧各件间隙应大于15mm 2. 在三孔橡胶块安装孔内涂适量硅油，三孔橡胶块安装后 受力均匀。 3. 排气管前节与排气歧管的螺母拧紧力矩：(70±5)N·ｍ 4. 消声器减震胶块总成与消声器总成安装后应使减震胶块 处于受力均匀状态。 连接排气弯管与氧催化转化器 的六角头螺栓 排气系统－5 排气系统二 元件图 前围隔热罩 排气歧管接口垫 氧传感器 前级净化器总成 催化转化器衬垫一 六角法兰面螺栓 六角法兰面螺栓 六角法兰面螺母 六角法兰面螺母 催化转化器总成 氧传感器 前地板隔热罩 三孔橡胶块 六角法兰面螺栓 六角法兰面螺栓 催化转化器衬垫二 六角法兰面螺母 六角法兰面螺母 中地板隔热罩 消声器减震胶块消声器总成 六角法兰面螺栓 六角法兰面螺栓 消声器衬垫 六角法兰面螺母 六角法兰面螺母 三孔橡胶块 排气管后段总成 三孔橡胶块 六角法兰面螺母 汽油(欧Ⅲ) 排气系统－6 警告：排气系统所有零部件的拆卸都要求停车30分钟后 进行，以免高温部件造成人员伤害。 排气系统总成拆卸 排气管后段总成拆卸 1. 首先使用M15套筒、棘轮扳手及加长杆，拆下消声器总 成后法兰与排气管后段的连接螺母，取出法兰间密封衬 垫。 2. 取掉排气管后段后部的三眼橡胶块。 3. 取掉排气管后段前部的三眼橡胶块。 注意：消声器后法兰与排气管后段法兰之间的消声器衬 垫主要起密封作用，在安装一次后可能产生压力变形， 密封效果变差，此衬垫不可重复使用。 消声器总成拆卸 1. 如果有必要，首先按照拆除排气管后段的方式将排气管 后段拆除，如果没有必要，只拆下消声器与排气管后段 法兰间的连接螺母即可。 2. 使用M15套筒，棘轮扳手或开口（梅花）扳手将消声器 总成的法兰与催化转化器后法兰间的连接螺母拆下，执 行此项作业时要有专人托住消声器，以防其落下对操作 者造成伤害。 3. 使用M13套筒，棘轮扳手，将紧固消声器减震胶块的四 个螺母松动（建议不要直接拆下，松动即可） 4. 消声器总成即可取下 注意：消声器与催化转化器之间的催化转化器衬垫二主 要起密封作用，在安装一次后可能产生压力变形，密封 效果变差，此衬垫不可重复使用。 排气系统－7 催化转化器总成拆卸 1. 如果有必要，首先按照排气管后段及消声器的拆卸方法 将排气管后段与消声器拆下，如果没有必要，只需将紧 固消声器减震胶块的上部的两个螺母松动即可。 2. 将催化转化器后端的氧传感器的插接头拔掉，用M22的 开口扳手将氧传感器拆下，然后将催化转化器前法兰与 前级净化器后法兰之间的连接螺母拆下。 3. 取下催化转化器后段的三孔橡胶块。 4. 这时催化转化器可以取下。 注意：催化转化器总成与前级净化器总成之间的催化转 化器衬垫二，主要起密封作用，在安装一次后可能产生 较大压力变形，密封效果变差，此衬垫不可重复使用。 前级净化器总成的拆卸 1. 按照催化转化器拆卸的方法将催化转化器总成拆下 2. 拔掉氧传感器的接插头，用M22的开口扳手将其拆下， 然后使用M18套筒，大号加长杆，棘轮扳手将增压器排 气弯管出口螺栓松动取下，氧催化转化器总成即可取 下。 注意：两平法兰间靠接口垫组件保证密封，接口垫组件 为不锈钢冲压件，只允许使用一次。 排气系统总成的安装 1. 排气管总成距两侧各件间隙应大于15mm 2. 在三孔橡胶块安装孔内涂适量硅油，三孔橡胶块安装后 受力均匀。 3. 排气管前节与排气歧管的螺母拧紧力矩：(85±5)N·ｍ 4. 消声器减震胶块总成与消声器总成安装后应使减震胶块 处于受力均匀状态。 排气系统－8 排气系统三 元件图 接口垫组件 排气管出口螺母 排气管出口螺母 排气管前节 六角法兰面螺母 净化器隔热罩卡箍 卡箍紧固螺栓 净化器隔热罩 净化器衬垫总成1 催化转化器 三眼橡胶块 净化器衬垫总成2 六角法兰面螺母 消声器减震胶块总成 六角法兰面螺母 消声器总成 衬垫总成排气管后段总成 六角法兰面螺栓 消声器口装饰罩 汽油(欧Ⅱ) 排气系统－9 警告：排气系统所有零部件地拆卸都要求停车30分钟后 进行，以免高温部件造成人员伤害。 排气管总成拆卸 排气尾管拆卸 1. 首先使用M15套筒、棘轮扳手及加长杆，拆下消声器总 成后法兰与排气管后段法兰的连结螺母，取出法兰间密 封衬垫 2. 取掉排气管后段后部的三眼橡胶块 3. 去掉排气管后段前部的三眼橡胶块 注意：消声器后法兰与排气管后段法兰间的衬垫主要起 密封作用；在安装一次后可能产生较大压力变形，密封 效果变差，此衬垫不可重复使用。 消音器拆卸 1. 如果有必要，首先按照拆除排气管后段的方式将排气管 后段拆除；如果没有必要，只拆下消声器与排气管后段 法兰间的连结螺母即可； 2. 使用M15套筒、棘轮扳手或开口(梅花)扳手将消声器总 成前法兰与净化器后法兰间的连结螺母拆下；执行此项 作业时要有专人拖住消音器，以防其落下对操作者造成 伤害； 排气系统－10 3. 使用M13套筒、棘轮扳手，将紧固消声器减震胶块的四 个螺母松动(建议不要直接拆下，松动即可)； 4. 消声器总成即可取下。 注意：净化器与排气管前节之间的净化器衬垫总成2主 要起密封作用；在安装一次后可能产生较大压力变形， 密封效果变差，此衬垫不可重复使用。 净化器拆卸 1. 如果有必要，首先按照排气管后段及消声器的拆卸方法 将排气管后段与消音器拆下；如果没有必要，只需将紧 固消声器减震胶块上部的两个螺母松动即可； 2. 将净化器前法兰与排气管前段后法兰之间的连结螺母拆 下； 3. 如果消声器已经拆下，净化器可以直接取出；如果消声 器没有拆下，用力柔顺地将净化器向后方推，使净化器 与消声器之间留有一定的空间，以使净化器的焊接螺栓 能够退出； 4. 这时，净化器可以取下。 注意：净化器与排气管前节之间的净化器衬垫总成1主 要起密封作用；在安装一次后可能产生较大压力变形， 密封效果变差，此衬垫不可重复使用。 排气管前节的拆卸 1. 按照净化器拆卸的方法将净化器拆下； 2. 使用M18套筒，大号加长杆，棘轮扳手将排气管出口螺 母松动取下，排气管前节即可取下； 注意：两平法兰间靠接口垫组件保证密封，接口垫组件 为不锈钢冲压件，只允许使用一次。 排气管总成的安装 1. 排气管总成距两侧各件间隙应大于15mm。 2. 在三眼胶块安装孔内涂适量硅油，三眼胶块安装后受力 均匀。 3. 排气前节与排气歧管的螺母扭紧力矩：(85±5)N·m。 4. 消声器减震胶块总成与消声器总成安装后应使减震胶块 处于受力均匀状态。
