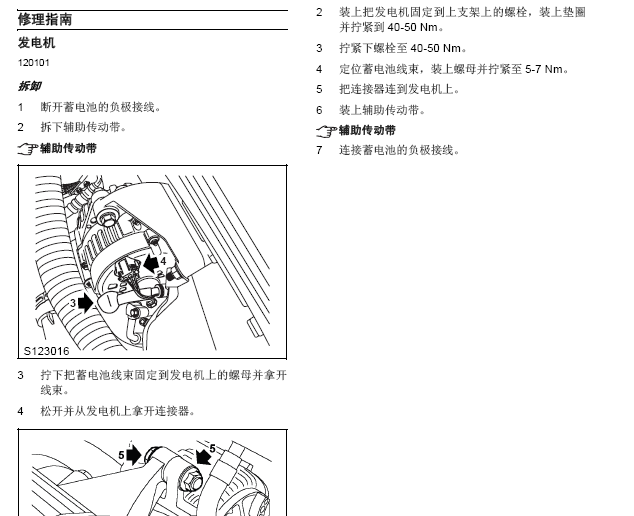

规格 扭矩 说明扭矩 螺栓- 发电机到发电机上支架40-50 Nm 螺栓- 发电机到发电机下支架40-50 Nm 螺母- 蓄电池导线到发电机5-7 Nm 螺栓- 发电机上支架到缸盖22-28 Nm 螺柱- 发电机上支架到缸盖8-11 Nm 螺栓- 发电机下支架到缸体40-50 Nm 螺钉- 自动张紧轮22-28 Nm 螺栓- 蓄电池盒（托盘）安装支架到变速器左液压悬置和支架7-10 Nm 螺栓- 蓄电池固定夹 19-25 Nm 螺栓- 蓄电池盒（托盘）到安装支架19-25 Nm 螺钉- 起动电机安装40-50 Nm 螺母- 蓄电池导线到起动电机6-10 Nm 动力总成 12-2 发动机电器 修理指南 发电机 120101 拆卸 1 断开蓄电池的负极接线。 2 拆下辅助传动带。 辅助传动带 3 拧下把蓄电池线束固定到发电机上的螺母并拿开 线束。 4 松开并从发电机上拿开连接器。 5 拧下把发电机固定到发电机上支架上的螺栓和螺 母并收好垫圈。 6 拧下把发电机固定到发电机下支架上的螺栓并收 好垫圈。 7 移动空调管，膨胀箱软管和线束以露出发电机。 8 从车辆上取下发电机。 安装 1 把发电机定位到下支架上，装上垫圈和螺栓，但先 不要拧紧。 2 装上把发电机固定到上支架上的螺栓，装上垫圈 并拧紧到40-50 Nm。 3 拧紧下螺栓至40-50 Nm。 4 定位蓄电池线束，装上螺母并拧紧至5-7 Nm。 5 把连接器连到发电机上。 6 装上辅助传动带。 辅助传动带 7 连接蓄电池的负极接线。 S123016 3 4 动力总成 发动机电器 12-3 发电机上支架 120106 拆卸 1 拆下发电机。 发电机 2 拧下把隔热钣固定到发电机上支架的螺母。 3 拧下把上支架固定到缸盖上的螺柱和螺栓，并取 下上支架。 安装 1 装上发电机上支架并拧紧螺栓至22-28 Nm，拧紧 螺柱至8-11 Nm。 2 装上固定隔热钣到上支架的螺母，拧紧至22-28 Nm。 3 装上发电机。 发电机 发电机下支架 120107 拆卸 4 拆下发电机。 发电机 5 拧下把辅助带张紧轮固定到发电机下支架的螺栓 并拆下辅助带张紧轮。 6 拧下把空调压缩机固定到发电机下支架的3 个螺 栓，拆下空调压缩机并固定在旁边。 S103365 动力总成 12-4 发动机电器 7 拧下把隔热钣固定到发电机下支架的螺栓并拿开 隔热钣。 8 拧下固定发电机下支架到缸体的4 个螺栓，拆下 发电机下支架。 安装 1 装上发电机下支架到缸体，装上并拧紧4 个螺栓 至40-50 Nm。 2 把隔热钣固定到发动机上，装上下螺栓并拧紧至 40-50 Nm。 3 装上空调压缩机并拧紧3 个螺栓至22-28 Nm。 4 装上辅助带张紧轮并拧紧螺栓至22-28 Nm。 5 装上发电机。 发电机 辅助传动带 120103 拆卸 1 拿开PAS 泵传动带。 动力转向泵传动带 2 把一13mm 的扳手装到辅助带张紧轮的六角上， 顺时针充分转动以松开传动带上的张紧度。 3 把张紧轮保持在这个位置，用一合适的销子，直径 不要超过3mm，装到张紧轮背板的孔上。 4 拆下辅助传动带，并废弃。 安装 1 确保曲轴皮带轮是干净的并且没有损坏。 2 把新的辅助传动带装到曲轴皮带轮上。 3 用13mm 的扳手止住张紧轮，拿开辅助传动带上 的保持销。 4 装上PAS 泵传动带。 动力转向泵传动带 动力总成 发动机电器 12-5 动力转向泵传动带 120108 拆卸 1 拆下底部导流板。 底部导流板 2 断开蓄电池的负极接线。 3 把扳手装到皮带张紧器的六角上，顺时针充分转 动以松开动力转向泵传动带上的张紧度。 4 为了把张紧器保持在这一位置，用一个直径不超 过3mm 的销子，穿过六角的中心固定在张紧器的 背板上。 5 取下动力转向泵传动带。 安装 1 确保动力转向泵传动带的皮带是干净的，而且没 有损坏。 2 装上动力转向泵传动带，确保皮带正确的定位在 皮带轮的槽中。 3 把扳手装到皮带张紧器的六角上，顺时针转动扳 手，取下保持张紧器的销子，使张紧器皮带轮压在 动力转向泵传动带上。 4 连接蓄电池的负极接线。 5 安装底部导流板。 底部导流板 自动张紧轮- 辅助传动带 120104 拆卸 1 拆下辅助传动带。 辅助传动带 2 拧下把辅助带张紧轮固定到发电机下支架的螺栓 并拆下辅助带张紧轮。 安装 1 装上辅助带张紧轮并拧紧螺栓至22-28 Nm。 2 装上辅助传动带。 辅助传动带 动力总成 12-6 发动机电器 蓄电池盒 120203 拆卸 1 断开两个蓄电池电极，先断开负极。 2 取下蓄电池套。 3 拧下固定蓄电池夹的螺栓，拿开蓄电池固定夹。 4 拿开蓄电池。 5 从蓄电池盒（托盘）上松开所有线束和连接器的 卡扣。 6 从蓄电池盒（托盘）上拆下ECM。 7 拧下4 个固定蓄电池盒（托盘）到安装支架的螺 栓，拿开蓄电池盒（托盘）。 8 拧下将蓄电池盒（托盘）安装支架固定到变速器 左液压悬置和支架上的螺栓，拿开安装支架。 安装 1 将蓄电池盒（托盘）安装支架定位到变速器左液 压悬置和支架上，装上螺栓并拧紧至7-10 Nm。 2 固定好蓄电池盒（托盘），装上4 个螺栓并拧紧 到15-25 Nm。 3 将ECM 安装到蓄电池盒（托盘）上。 4 连接所有线束和连接器卡扣。 5 定位蓄电池和蓄电池固定夹，装上螺栓和垫片并 拧紧至19-25 Nm。 6 用矿物脂清洁，涂抹蓄电池的电极。 7 装上蓄电池套。 8 连上两个蓄电池导线，后接上负极。 S124001 S124002 S124003 动力总成 发动机电器 12-7
