• pangyu***
• 2018-05-11 14:22:31

•
• 状态：已回复

发个09款科鲁兹1.6排量手动挡的发动机电脑端子图我吧，谢谢我这个是两个插头一个是60针，一个是9403SS

• 发动机：1.6
• 车架：****

• 厂牌：雪佛兰
• 车型：科鲁兹
• 年份：2009

• cy_huang回复
• 2018-05-11 14:25:44

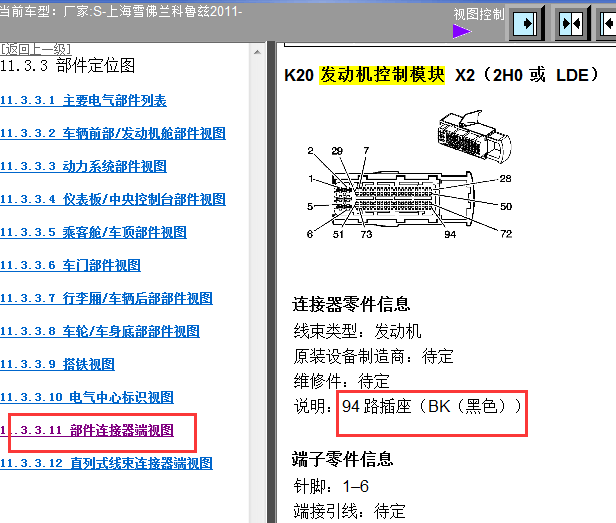

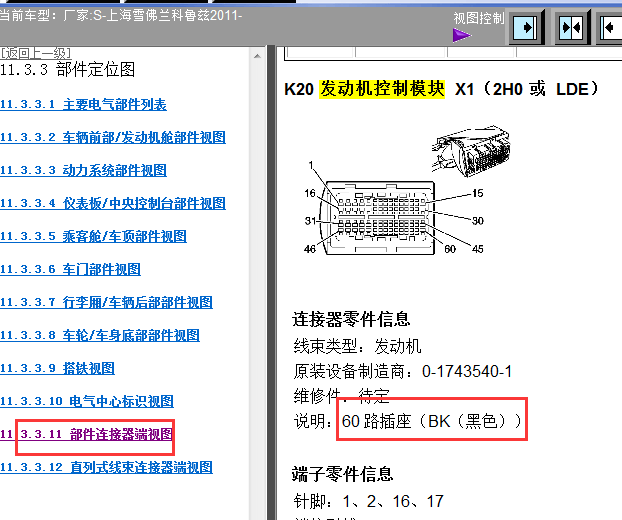

.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：国内厂家 ->上海雪佛兰-科鲁兹-2011- > 维修手册/诊断 /电路图->第11章 电源和信号分布->11.3 线路系统和电源管理->11.3.3 部件定位图->11.3.3.11 部件连接器端视图..

• cy_gzq_2019回复
• 2024-05-07 15:25:34

.尊敬的用户，欢迎你使用在线客服，你需要的资料在《畅易汽车维修技术支持平台》是有的，请直接登陆查询！查询方法：国内厂家 -> 上海雪佛兰-科鲁兹（Cruze）-2009[ 维修手册/诊断 /电路图 ] -> 电源和信号分布 -> 11.3 线路系统和电源管理 -> 11.3.3 部件定位图 -> 11.3.3.10 部件连接器端视图.
