当前:一汽大众--捷达--2013 电路图
001 ¡ª 基本装备,高(AW1)
1. 基本装备,高(AW1)
2. 起动马达, 点火起动开关, 供电继电器,总线端 50, 保险丝架 A 上的保险丝 2, 保险丝架 C 上的保险丝 19
3. X 触点卸载继电器, 端子 30 供电继电器, 发动机控制单元, 保险丝架 C 上的保险丝 20
4. 车灯开关, 大灯开关照明灯泡, 保险丝架 C 上的保险丝 7, 保险丝架 C 上的保险丝 18, 保险丝架 C 上的保险丝 34
5. 转向信号灯开关, 手动防眩目功能和远光灯瞬时接通功能开关, 保险丝架 C 上的保险丝 38
6. 大灯照明距离调节器, 大灯照明距离调节设置器照明灯泡, 左前大灯
7. 左侧大灯双灯丝灯泡, 左侧停车灯灯泡, 左前大灯, 左前转向信号灯灯泡, 保险丝架 C 上的保险丝 1, 保险丝架 C 上的保险丝 44
8. 左侧前雾灯灯泡, 右侧前雾灯灯泡, 左侧侧面转向信号灯灯泡, 右侧侧面转向信号灯灯泡, 保险丝架 C 上的保险丝 5
9. 右侧大灯双灯丝灯泡, 右前大灯, 右侧停车灯灯泡, 右前转向信号灯灯泡, 保险丝架 C 上的保险丝 8, 保险丝架 C 上的保险丝 39
10. 左侧后雾灯灯泡, 左侧尾灯, 左侧尾灯 2, 左后转向信号灯灯泡, 左侧倒车灯灯泡, 左侧制动信号灯和尾灯灯泡, 左侧尾灯灯泡 2
11. 右侧尾灯, 右侧尾灯 2, 右后转向信号灯灯泡, 右侧倒车灯灯泡, 右侧制动信号灯和尾灯灯泡, 右侧尾灯灯泡 2
12. 高位制动信号灯灯泡, 前部车内照明灯, 牌照灯
13. 制动信号灯开关, 倒车灯开关, 制动踏板开关, Motronic 控制单元, 保险丝架 C 上的保险丝 33, 可加热式后窗玻璃
14. 安全气囊卷簧和带滑环的复位环, 信号喇叭控制, 保险丝架 C 上的保险丝 42, 点烟器
15. 高音喇叭, 低音喇叭, 刮水器马达控制单元, 车窗玻璃清洗泵
16. 右侧转向柱开关, 车窗玻璃刮水器间歇运行调节器, 车窗玻璃清洗泵开关(自动刮水/清洗装置和大灯清洗装置), 多功能显示器调用按钮, 多
17. 车载电网控制单元
18. 车载电网控制单元
19. 车载电网控制单元
20. 闪烁报警灯开关, 车载电网控制单元, 保险丝架 C 上的保险丝 21, 诊断接口, 后盖中中央门锁马达
21. 防盗锁止系统识读线圈, 手制动器指示灯开关, 制动液液位警告信号触点, 多功能显示器, 仪表板中的控制单元
22. 车外温度传感器, 警报蜂鸣器和警报音, 仪表板中的控制单元
23. 燃油储备显示, 转速表, 车速表, 仪表板中的控制单元, 数字时钟, 里程表, 选档杆位置显示
24. 仪表板中的控制单元
002 ¡ª 基本装备,低(AW0)
1. 基本装备,低(AW0)
2. 起动马达, 点火起动开关, 供电继电器,总线端 50, 保险丝架 A 上的保险丝 2, 保险丝架 C 上的保险丝 19
3. X 触点卸载继电器, 端子 30 供电继电器, 发动机控制单元, 保险丝架 C 上的保险丝 20
4. 车灯开关, 大灯开关照明灯泡, 保险丝架 C 上的保险丝 7, 保险丝架 C 上的保险丝 18, 保险丝架 C 上的保险丝 34
3. X 触点卸载继电器, 端子 30 供电继电器, 发动机控制单元, 保险丝架 C 上的保险丝 20
4. 车灯开关, 大灯开关照明灯泡, 保险丝架 C 上的保险丝 7, 保险丝架 C 上的保险丝 18, 保险丝架 C 上的保险丝 34
5. 转向信号灯开关, 手动防眩目功能和远光灯瞬时接通功能开关, 保险丝架 C 上的保险丝 38
6. 大灯照明距离调节器, 大灯照明距离调节设置器照明灯泡, 左前大灯
7. 左侧大灯双灯丝灯泡, 左侧停车灯灯泡, 左前大灯, 左前转向信号灯灯泡, 保险丝架 C 上的保险丝 1, 保险丝架 C 上的保险丝 44
8. 左侧侧面转向信号灯灯泡, 右侧侧面转向信号灯灯泡
9. 右侧大灯双灯丝灯泡, 右前大灯, 右侧停车灯灯泡, 右前转向信号灯灯泡, 保险丝架 C 上的保险丝 8, 保险丝架 C 上的保险丝 39
10. 左侧后雾灯灯泡, 左侧尾灯, 左侧尾灯 2, 左后转向信号灯灯泡, 左侧倒车灯灯泡, 左侧制动信号灯和尾灯灯泡, 左侧尾灯灯泡 2
11. 右侧尾灯, 右侧尾灯 2, 右后转向信号灯灯泡, 右侧倒车灯灯泡, 右侧制动信号灯和尾灯灯泡, 右侧尾灯灯泡 2
12. 高位制动信号灯灯泡, 前部车内照明灯, 牌照灯
13. 制动信号灯开关, 倒车灯开关, 制动踏板开关, 保险丝架 C 上的保险丝 33, 可加热式后窗玻璃
14. 安全气囊卷簧和带滑环的复位环, 信号喇叭控制, 保险丝架 C 上的保险丝 42, 点烟器
15. 高音喇叭, 低音喇叭, 刮水器马达控制单元, 车窗玻璃清洗泵
16. 车窗玻璃刮水器间歇运行调节器, 车窗玻璃清洗泵开关(自动刮水/清洗装置和大灯清洗装置), 多功能显示器调用按钮, 多功能显示器存储开
17. 车载电网控制单元, 后盖中中央门锁马达
18. 车载电网控制单元, 保险丝架 C 上的保险丝 48
19. 车载电网控制单元
20. 闪烁报警灯开关, 车载电网控制单元, 保险丝架 C 上的保险丝 36, 诊断接口
21. 防盗锁止系统识读线圈, 手制动器指示灯开关, 制动液液位警告信号触点, 多功能显示器, 仪表板中的控制单元
22. 车外温度传感器, 警报蜂鸣器和警报音, 仪表板中的控制单元
23. 燃油储备显示, 转速表, 车速表, 仪表板中的控制单元, 数字时钟, 里程表, 选档杆位置显示
24. 仪表板中的控制单元
003 ¡ª 便捷系统,高(AW1)
1. 便捷系统,高(AW1)
2. 驾驶员车门中的车窗升降器中央开关, 左前车窗升降器控制单元, 车载电网控制单元, 保险丝架 C 上的保险丝 50
3. 驾驶员车门中的车窗升降器中央开关, 左前车窗升降器控制单元, 车载电网控制单元, 驾驶员侧车内联锁指示灯, 车窗升降器开关照明灯泡
4. 后视镜调节开关, 车外后视镜加热按钮, 车载电网控制单元
5. 车载电网控制单元, 保险丝架 C 上的保险丝 24, 驾驶员侧车外后视镜
6. 行李箱盖开锁开关, 车载电网控制单元, 保险丝架 C 上的保险丝 7
7. 驾驶员侧中央门锁闭锁单元, 车载电网控制单元
8. 车载电网控制单元, 副驾驶员侧车外后视镜
9. 车载电网控制单元
10. 副驾驶员车门车窗升降器开关, 右前车窗升降器控制单元, 车载电网控制单元
11. 左后车门中的车窗升降器操纵单元, 左后车窗升降器控制单元, 车载电网控制单元
12. 左后中央门锁闭锁单元, 车载电网控制单元
13. 右后车门中的车窗升降器操纵单元, 右后车窗升降器控制单元, 车载电网控制单元
11. 左后车门中的车窗升降器操纵单元, 左后车窗升降器控制单元, 车载电网控制单元
12. 左后中央门锁闭锁单元, 车载电网控制单元
13. 右后车门中的车窗升降器操纵单元, 右后车窗升降器控制单元, 车载电网控制单元
14. 行李箱盖板接触开关, 车载电网控制单元, 后行李箱盖解锁马达, 行李箱照明
15. 右后中央门锁闭锁单元, 车载电网控制单元
16. 车窗玻璃刮水器间歇运行调节器, 滑动天窗调节器, 天窗敞开按键 1, 滑动天窗控制单元, 仪表板中的控制单元, 车载电网控制单元, 保险丝架
004 ¡ª 便捷系统,低(AW0)
1. 便捷系统,低(AW0)
2. 驾驶员车门中的车窗升降器中央开关, 左前车窗升降器控制单元, 车载电网控制单元, 保险丝架 C 上的保险丝 50
3. 驾驶员侧中央门锁闭锁单元, 车载电网控制单元
4. 车载电网控制单元, 保险丝架 C 上的保险丝 7
5. 车载电网控制单元
6. 副驾驶员车门车窗升降器开关, 右前车窗升降器控制单元, 车载电网控制单元
7. 左后车门中的车窗升降器操纵单元, 左后车窗升降器控制单元, 车载电网控制单元
8. 左后中央门锁闭锁单元, 车载电网控制单元
9. 右后车门中的车窗升降器操纵单元, 右后车窗升降器控制单元, 车载电网控制单元
10. 右后中央门锁闭锁单元, 车载电网控制单元, 后行李箱盖解锁马达
005 ¡ª 1.6 升发动机 , CKAA,CPDA
1. 1.6 升发动机 , CKAA,CPDA
2. 蓄电池, 交流发电机, 电压调节器, 车载电网控制单元, 保险丝架 A 上的保险丝 1, 保险丝架 A 上的保险丝 2, 保险丝架 A 上的保险丝 5
3. 起动马达, 端子 30 供电继电器, 车载电网控制单元, 供电继电器,总线端 50
4. 点火起动开关, 定速巡航装置开关, 车载电网控制单元
5. 车载电网控制单元
6. 保险丝座 C, 保险丝架 C 上的保险丝 30, 保险丝架 C 上的保险丝 32, 保险丝架 C 上的保险丝 33
7. 保险丝座 C, 保险丝架 C 上的保险丝 3, 保险丝架 C 上的保险丝 20, 诊断接口
8. 发动机控制单元, 保险丝座 C, 保险丝架 C 上的保险丝 4, 保险丝架 C 上的保险丝 6
9. 发动机控制单元, 诊断接口
10. 发动机控制单元, 带功率输出级的点火线圈 1, 带功率输出级的点火线圈 2, 带功率输出级的点火线圈 3, 带功率输出级的点火线圈 4, 火花
11. 高压传感器, 空调器继电器, Climatronic 控制单元, 散热器风扇控制单元, 空调器控制单元, 发动机控制单元, 散热器风扇
12. 霍尔传感器, 电控油门操纵机构的节气门驱动装置, 电控油门操纵机构的节气门驱动装置角度传感器 1, 电控油门操纵机构的节气门驱动装置
13. 爆震传感器 1, 油门踏板位置传感器, 油门踏板位置传感器 2, 发动机控制单元, 活性碳罐电磁阀 1, 凸轮轴调节阀 1
14. 发动机转速传感器, 冷却液温度传感器, 进气管压力传感器, 发动机控制单元
15. 燃油存量传感器, 预供给燃油泵, 燃油泵继电器, 发动机控制单元
16. 发动机控制单元, 气缸 1 喷油阀, 气缸 2 喷油阀, 气缸 3 喷油阀, 气缸 4 喷油阀
17. 氧传感器, 尾气催化净化器下游的氧传感器, 发动机控制单元
18. 制动信号灯开关, 离合器踏板开关, 制动踏板开关, 蒸发器出风口温度传感器, 发动机控制单元
006 ¡ª 防抱死制动系统(ABS)
1. 防抱死制动系统(ABS)
2. 左后转速传感器, 左前转速传感器, ABS 控制单元, 保险丝架 A 上的保险丝 4, 保险丝架 B 上的保险丝 4, ABS 液压泵
3. 右后转速传感器, 右前转速传感器, ESP 传感器单元, ABS 控制单元
4. 转向角传感器, 车载电网控制单元, 保险丝架 C 上的保险丝 6, 保险丝架 C 上的保险丝 20
5. 手制动器指示灯开关, 制动液液位警告信号触点, 仪表板
007 ¡ª 安全气囊系统
1. 安全气囊系统

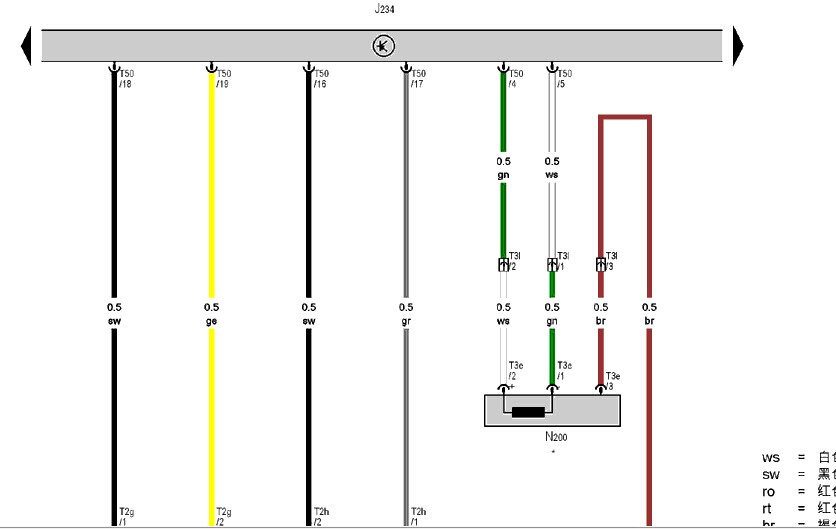

2. 安全气囊卷簧和带滑环的复位环, 安全气囊控制单元, 驾驶员侧安全气囊引爆装置, 副驾驶员侧安全气囊引爆装置 1
3. 安全气囊控制单元, 驾驶员侧安全带拉紧器引爆装置 1, 副驾驶员侧安全带拉紧器引爆装置 1, 副驾驶员侧侧面安全气囊引爆装置
4. 驾驶员侧安全带开关, 安全气囊控制单元, 驾驶员侧侧面安全气囊引爆装置
5. 副驾驶员侧安全带开关, 副驾驶员侧座椅占用传感器, 副驾驶员侧侧面安全气囊碰撞传感器, 安全气囊控制单元
6. 驾驶员侧侧面安全气囊碰撞传感器, 安全气囊控制单元, 仪表板中的控制单元, 诊断接口
008 ¡ª 后部驻车距离报警(PDC)
1. 后部驻车距离报警(PDC)
2. 左后驻车辅助传感器, 后部驻车辅助报警蜂鸣器, 车载电网控制单元, 保险丝架 C 上的保险丝 6
3. 左后中部驻车辅助传感器, 右后驻车辅助传感器
009 ¡ª Climatic 空调
1. Climatic 空调
2. 高压传感器, 蒸发器出风口温度传感器, 空调器继电器, 发动机控制单元, 空调器电磁离合器, 保险丝架 C 上的保险丝 6, 保险丝架 C 上的保险
3. 空调器控制单元, 车载电网控制单元, 保险丝架 C 上的保险丝 7, 保险丝架 C 上的保险丝 25
4. 新鲜空气鼓风机开关, 空调器控制单元, 保险丝架 C 上的保险丝 40, 新鲜空气鼓风机
010 ¡ª Climatronic 自动空调
1. Climatronic 自动空调
2. 新鲜空气鼓风机控制单元, Climatronic 控制单元, 散热器风扇控制单元, 保险丝架 C 上的保险丝 20, 保险丝架 C 上的保险丝 40, 新鲜空气
3. 高压传感器, 阳光照射光电传感器, Climatronic 控制单元, 车载电网控制单元, 保险丝架 C 上的保险丝 6, 诊断接口
4. 中间出风口温度传感器, 脚部空间出风口温度传感器, 蒸发器出风口温度传感器, Climatronic 控制单元, 除霜风门伺服马达
5. Climatronic 控制单元, 温度风门伺服马达, 中央风门伺服马达
6. 空调器继电器, Climatronic 控制单元, 空调器电磁离合器, 速滞压力风门伺服马达
011 ¡ª 电控机械式转向助力器
1. 电控机械式转向助力器
2. 转向扭矩传感器, 转向马达转速传感器, 转向辅助控制单元
3. 转向角传感器, 车载电网控制单元, 保险丝架 C 上的保险丝 6, 保险丝架 C 上的保险丝 20
4. 仪表板中的控制单元
012 ¡ª 多功能方向盘
1. 多功能方向盘
2. 方向盘中的左侧多功能按钮, 安全气囊卷簧和带滑环的复位环, 信号喇叭控制, 多功能方向盘控制单元, 保险丝架 C 上的保险丝 6
|
