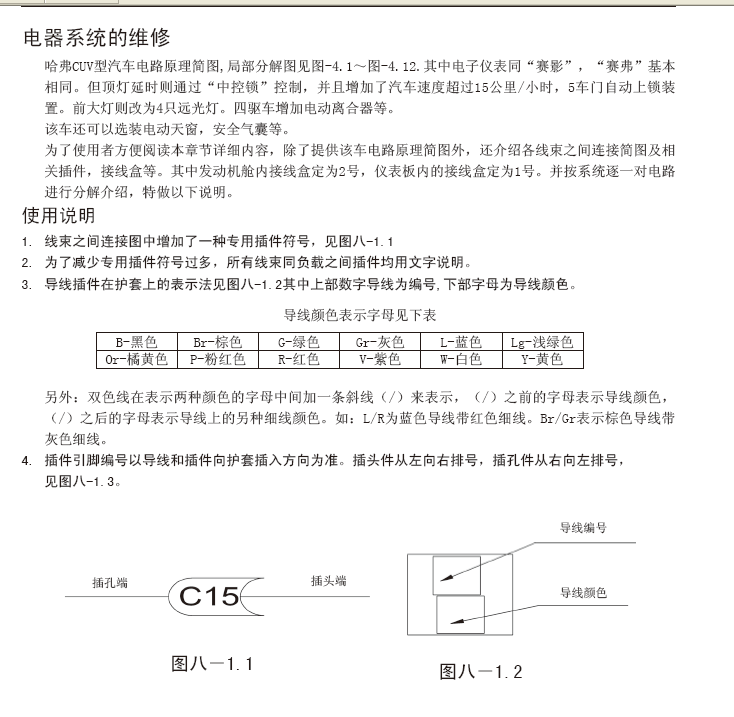

电器系统的维修 哈弗CUV型汽车电路原理简图,局部分解图见图-4.1～图-4.12.其中电子仪表同“赛影”，“赛弗”基本 相同。但顶灯延时则通过“中控锁”控制，并且增加了汽车速度超过15公里/小时，5车门自动上锁装 置。前大灯则改为4只远光灯。四驱车增加电动离合器等。 该车还可以选装电动天窗，安全气囊等。 为了使用者方便阅读本章节详细内容，除了提供该车电路原理简图外，还介绍各线束之间连接简图及相 关插件，接线盒等。其中发动机舱内接线盒定为2号，仪表板内的接线盒定为1号。并按系统逐一对电路 进行分解介绍，特做以下说明。 使用说明 1. 线束之间连接图中增加了一种专用插件符号，见图八-1.1 2. 为了减少专用插件符号过多，所有线束同负载之间插件均用文字说明。 3. 导线插件在护套上的表示法见图八-1.2其中上部数字导线为编号,下部字母为导线颜色。 B-黑色Br-棕色G-绿色Gr-灰色L-蓝色Lg-浅绿色 Or-橘黄色P-粉红色R-红色V-紫色W-白色Y-黄色 导线颜色表示字母见下表 另外：双色线在表示两种颜色的字母中间加一条斜线（/）来表示，（/）之前的字母表示导线颜色， （/）之后的字母表示导线上的另种细线颜色。如：L/R为蓝色导线带红色细线。Br/Gr表示棕色导线带 灰色细线。 4. 插件引脚编号以导线和插件向护套插入方向为准。插头件从左向右排号，插孔件从右向左排号， 见图八-1.3。 图八－1.3 图八－1.1 图八－1.2 阳插头端引脚编号 插头端 导线编号 导线颜色 阴插头端引脚编号 护套视图方向护套视图方向 插孔端 车身电器(05款)－ 线束 图八－2.2-1 线束中间连接编号引脚功能图1 车身电器(05款)－ 线束中间连接编号引脚功能图2 图八－2.2-2 车身电器(05款)－ 线束中间连接编号引脚功能图3 车身电器(05款)－ 线束中间连接编号引脚功能图4 车身电器(05款)－ 线束中间连接编号引脚功能图5中央门锁控制器 1. 电源正极（12V) 连接到汽车电池正极，并且经过15A保险，在启动马达工作时，电压不低于10V。 2. 中控锁开锁输出 连接到中控门锁执行器的开锁线，平时通过内部继电器的常闭触点接地，此线在用 遥控器或手动开锁时，继电器的公共触点与常开触点接通，输出12V电压。 3. 中控锁闭锁输出 连接到中控门锁执行器的闭锁线，平时通过内部继电器的常闭触点接地，此线在用 遥控器或手动闭锁时，继电器的公共触点与常开触点接通，输出12V电压。 4. 钥匙检测线 此线连接到汽车的点火锁上，当钥匙插入时将其与地线接通。（负输入） 5. 右转向灯 此线连接到汽车的右转向灯正极线上，此线在工作时会有12V电压输出。 6. 左转向灯 此线连接到汽车的左转向灯正极线上，此线在工作时会有12V电压输出。 7. 车门开关负输入 连接到车门开关上，在开门时此线搭铁。（室内灯会亮） (a) 打开车门然后关上，此时阅读灯亮10秒，如在此10秒内检测到车钥匙插入点火锁或车门闭锁，阅 读灯灭。 (b) 当车钥匙由点火锁中拔出，此时阅读灯亮，其间车钥匙再次插入点火锁或车门锁，阅读灯则熄 灭；关好车门后无任何动作，1分钟后阅读灯自动熄灭。 8. ON电源检测线 连接到点火开关的ON挡的导线。（当钥匙旋到ON位置时有12V电压输出） 9. 车速度表检测线 连接到车速度表的检测线上。（当车速升到15km/h的时候，仪表输出一个500mS矩 形正脉冲给中央门锁控制器，控制器检测到500mS矩形正脉冲信号后控制中控锁闭锁） 10. 关窗器信号输出 此线用遥控器锁门时，有12V正电源输出1秒，然后关断。（无输出） 11. 闭锁信号 连接到汽车左前门中控锁闭锁信号线，在工作时与地线接通。（搭铁） 12. 开锁信号 连接到汽车左前门中控锁开锁信号线，在工作时与地线接通。（搭铁） 13. 电源负极 连接车体，（搭铁）此线尽量短，过长会产生干扰。 中央门锁控制器功能 1. 闭锁 在关好全部车门后，按下遥控器LOCK键一次，此时转向灯闪一次，中控锁闭锁。 2. 开锁 在闭锁状态下，按下遥控器UNLOCK键一次，此时转向灯闪两次，中控锁开锁。 3. 寻车功能 在闭锁状态下，按下遥控器LOCK键一次，此时转向灯快速闪烁十次。按下遥控器UNLOCK键 退出寻车功能。4. 自动回防功能 在闭锁状态下，按下遥控器UNLOCK键开锁，如果车门未开过，30秒后将会自动闭锁。 5. 行车中自动闭锁 当行车中速度升到15km/h后，中控锁自动闭锁，点火开关IG挡断开后，车门自动 开锁。JP1接H时，开启行车中自动闭锁功能，JP1接L时，关闭行车中自动闭锁功能。 6. 自动关窗功能（可选择) （未设置） 7. 遥控功能暂停 当汽车的钥匙插入点火锁时，遥控器将不能工作，但主机工作正常。 8. 手动开，闭门锁 可通过手动控制开锁或闭锁。 9. 消除及登记遥控器 打开车门，车钥匙插入点火锁连续快速由OFF转到ON挡5次，最后停在ON挡上，此时车灯闪一下，表示进 入学习功能，10秒内按下遥控器任意键，车灯闪两下表示遥控器已登记成功。重复操作,多可登记四个 遥控器：如果10秒内无任何遥控器按下，系统自动退出学习功能。在已登记满四个遥控器的情况下，再 登记新的遥控器，最先登记的遥控器将被自动清除。 10. 阅读灯延时功能 (a) 打开车门然后关上，此时车灯亮10秒，如10秒内车钥匙再次插入点火锁，阅读灯马上熄灭。 (b) 打开车门然后关上，此时车灯亮10秒，如10秒内车门闭锁，阅读灯马上熄灭。 (c) 当车钥匙从点火锁中拔除，此时车灯亮1分，如果车钥匙再次插入点火锁，阅读灯马上熄灭。 (d) 当车钥匙从点火锁中拔除，此时车灯亮1分，如果车门闭锁，阅读灯马上熄灭。
