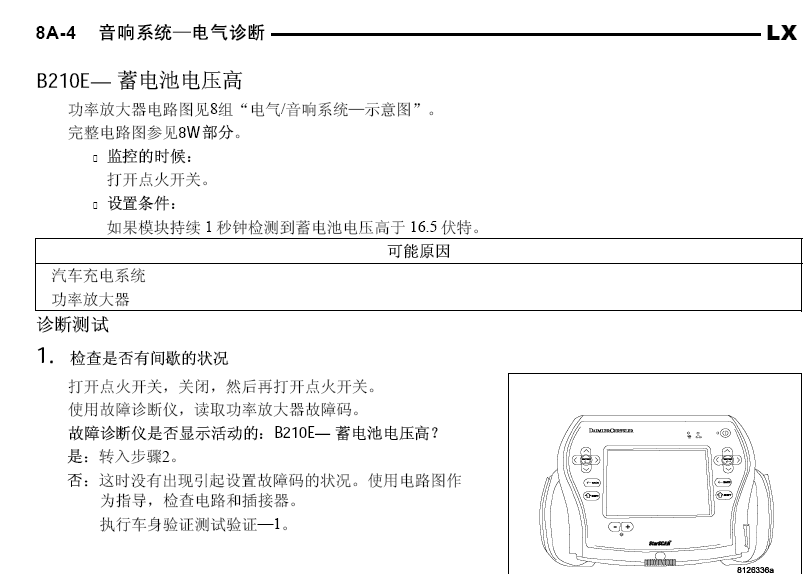

B210E— 蓄电池电压高 功率放大器电路图见8组“电气/音响系统—示意图”。 完整电路图参见8W部分。 监控的时候： 打开点火开关。 设置条件： 如果模块持续 1 秒钟检测到蓄电池电压高于 16.5 伏特。 可能原因 汽车充电系统 功率放大器 诊断测试 1．检查是否有间歇的状况 打开点火开关，关闭，然后再打开点火开关。 使用故障诊断仪，读取功率放大器故障码。 故障诊断仪是否显示活动的：B210E— 蓄电池电压高？ 是：转入步骤2。 否：这时没有出现引起设置故障码的状况。使用电路图作 为指导，检查电路和插接器。 执行车身验证测试验证—1。 2．检查到功率放大器的蓄电池电压 使用故障诊断仪，在数据显示屏中读取功率放大器蓄电池 电压。 蓄电池电压是否高于16.5伏特？ 是：转入步骤3。 否：根据维修信息更换功率放大器。 执行乘客分类系统（OCS）验证测试—验证1。 LX 音响系统—电气诊断 8A-5 B210E—蓄电池电压高（续） 3．检查动力传动系控制模块（PCM ）里是否有充电系统的相关故障码 使用故障诊断仪，在ECU窗口中选择PCM，检查是否有充 电系统相关的故障码。 故障诊断仪是否显示充电系统相关的故障码？ 是：诊断和修理故障码。（见9组“发动机—诊断与测试”）。 否：根据维修信息更换功率放大器。 执行乘客分类系统（OCS）验证测试—验证 1。 8A-6 音响系统—电气诊断 LX B221F—功率放大器内部故障 完整电路图参见8W部分。 监控的时候： 打开点火开关。 设置条件： 功率放大器检测到软件校验和测试失败。 可能原因 功率放大器 诊断测试 1．更换功率放大器 当设置故障码时，一定要更换功率放大器。 修理 根据维修信息更换功率放大器。 执行车身验证测试—验证1。 LX 音响系统—电气诊断 8A-7 B1488–驾驶室设备不匹配性能 功率放大器电路图见8组“电气/音响系统—示意图”。 完整电路图参见8W部分。 监控的时候： 打开点火开关。 设置条件： 如果驾驶室设备信息与功率放大器里面存储的设备连续10个周期相矛盾，功率放大器将设置该故障 码。 可能原因 与前控制模块不通讯 活动的 FCM（前控制模块）的故障码 功率放大器 诊断测试 1．检查是否有间歇的状况 打开点火开关。 打开收音机。 使用故障诊断仪，清除功率放大器故障码。 使用故障诊断仪，重新设置功率放大器。 使用故障诊断仪，读取功率放大器故障码。 故障诊断仪是否显示活动的：B1488–驾驶室设备不匹配性 能？ 是：转入步骤2。 否：这时没有出现引起设置故障码的状况。使用电路图作 为指导，检查电路和插接器。 执行车身验证测试验证—1。 2．检查功率放大器数据总线输入/输出 使用故障诊断仪，在功率放大器数据显示屏中读取驾驶室 设备数据总线输入和输出部分的设置。 注：驾驶室设备输入/输出部分的设置应当彼此匹配。驾驶室设 备输入部分是接收的风扇控制模块信息。驾驶室设备输出部分 是存储在功率放大器存储器里的信息。 驾驶室设备的设置如下： $51：HB Premium 1（装有/没装有副低音扬声器） $52：HB Premium 2（装有副低音扬声器） 驾驶室设备的设置是否彼此匹配？ 是：根据维修信息更换功率放大器。 执行车身验证测试—验证 1。 否：转入步骤3。 8A-8 音响系统—电气诊断 LX B1488–驾驶室设备不匹配性能（续） 3．检验与前控制模块通讯 使用故障诊断仪，在ECU窗口中读取总线上激活的模块。 故障诊断仪是否显示总线上的前模块被激活？ 是：转入步骤4。 否：参见通讯类型的相关症状。 执行车身验证测试—验证1。 4．检查前控制模块是否有活动故障码 使用故障诊断仪，清除前控制模块（FCM）故障码。 关闭点火开关。等待大约10秒。 打开点火开关。 使用故障诊断仪，读取前控制模块故障码。 是否有活动故障码？ 是：参见涉及前控制模块问题的症状列表。 执行车身验证测试—验证1。 否：根据维修信息更换前控制模块。 执行车身验证测试—验证1。 LX 音响系统—电气诊断 8A-9 B1460—1 声道音响扬声器输出电路性能 对于完整电路图参见8W部分。 监控的时候： 打开点火开关。 设置条件： 如果输出声道出现DC（数字控制）补偿，将设置此故障码，5 ±1秒的老化率后功率放大器会设置故障 码。 可能原因 功率放大器 诊断测试 1．检查是否有间歇的状况 打开点火开关，关闭，然后再打开点火开关。 使用故障诊断仪，读取功率放大器故障码。 故障诊断仪是否显示活动的：B1460—1声道音响扬声器输 出电路性能？ 是：根据维修信息更换功率放大器。 执行车身验证测试验证—1。 否：这时没有出现引起设置故障码的状况。使用电路图作 为指导，检查电路和插接器。 执行车身验证测试验证—1。 8A-10 音响系统—电气诊断 LX B1461—1 声道音响扬声器输出电路电压低 LX 音响系统—电气诊断 8A-11 B1461—1 声道音响扬声器输出电路电压低（续） 功率放大器电路图见8组“电气/音响系统—示意图”。 完整电路图参见8W部分。 监控的时候： 打开点火开关。 设置条件： 在扬声器输出电路上，功率放大器检测到对地短路的状况。 可能原因 （X209）左前仪表板扬声器（+）放大电路对地短路 （X299）左前仪表板扬声器（－）放大电路对地短路 左前仪表板扬声器 功率放大器 诊断测试 1．检查是否有间歇的状况 打开点火开关，关闭，然后再打开点火开关。 使用故障诊断仪，读取功率放大器故障码。 故障诊断仪是否显示：B1461—1声道音响扬声器输出电路 电压低？ 是：转入步骤2。 否：这时没有出现引起设置故障码的状况。使用电路图作 为指导，检查电路和插接器。 执行车身验证测试验证—1。 8A-12 音响系统—电气诊断 LX B1461—1声道音响扬声器输出电路电压低（续） 2．检查（X209）左前仪表板扬声器（+）放大电路是否对地短路 断开功率放大器C2线束插接器。 测量接地和（X209）左前仪表板扬声器（+）放大电路之间的电阻。 电阻是否小于10千欧？ 是：修理（X209）左前仪表板扬声器（+）放大电路对地短路处。 执行车身验证测试验证—1。 否：转入步骤3。 3．检查（X299）左前仪表板扬声器（－）放大电路是否对地短路 测量接地和（X299）左前仪表板扬声器（－）放大电路之间的电阻。 电阻是否小于10千欧？ 是：修理（X299）左前仪表板扬声器（－）放大电路对地短路处。 执行车身验证测试验证—1。 否：转入步骤4。 LX 音响系统—电气诊断 8A-13 B1461—1声道音响扬声器输出电路电压低（续） 4．检查左前仪表板扬声器工作情况 关闭点火开关。 重新连接且重新安装左前仪表板扬声器。 测量功率放大器C2线束插接器和接地之间的扬声器电路电阻。 电阻是否小于10千欧？ 是：根据维修信息更换左前仪表板扬声器。 执行车身验证测试验证—1。 否：根据维修信息更换功率放大器。 执行车身验证测试验证—1。 8A-14 音响系统—电气诊断 LX B1462—1 声道音响扬声器输出电路电压高 LX 音响系统—电气诊断 8A-15 表板扬声器（+）放大电路对电压短路 （X299）左前仪表板扬声器（－）放大电路对电压短路 功率放大器 诊断测试 1．检查是否有间歇的状况 打开点火开关，关闭，然后再打开点火开关。 使用故障诊断仪，读取功率放大器故障码。 故障诊断仪是否显示活动的：B1462—1声道音响系统扬声 器输出电路电压高？ 是：转入步骤2。 否：这时没有出现引起设置故障码的状况。使用电路图作 为指导，检查电路和插接器。 执行车身验证测试验证—1。 8A-16 音响系统—电气诊断 LX B1462—1声道音响扬声器输出电路电压高（续） 2．检查（X209）左前仪表板扬声器（+）放大电路的电压 关闭点火开关。 断开功率放大器C2线束插接器。 断开左前仪表板扬声器的线束插接器。 打开点火开关。 测量（X209）左前仪表板扬声器（+）放大电路的电压。 电压是否高于10.0伏特？ 是：修理（X209）左前仪表板扬声器（+）放大电路对电压短路处。 执行车身验证测试验证—1。 否：转入步骤3。 3．检查（X299）左前仪表板扬声器（－）放大电路的电压 测量（X299）左前仪表板扬声器（－）放大电路的电压。 电压是否高于10.0伏特？ 是：修理（X299）左前仪表板扬声器（－）放大电路对电压短路处。 执行车身验证测试验证—1。 否：根据维修信息更换功率放大器。 执行车身验证测试验证—1。 LX 音响系统—电气诊断 8A-17 B1463—1 声道音响扬声器输出电路断路 8A-18 音响系统—电气诊断 LX B1463—1 声道音响扬声器输出电路断路（续） 功率放大器电路图参见8组“电气/音响系统—示意图”。 完整电路图参见8W部分。 ： 在扬声器输出电路上，功率放大器检测到断路的状况。 可能原因 （X209）左前仪表板扬声器（+）放大电路断路 （X299）左前仪表板扬声器（—）放大电路断路 左前仪表板扬声器 功率放大器 诊断测试 1．检查是否有间歇的状况 打开点火开关。 打开收音机。 用故障诊断仪，清除功率放大器故障码。 用故障诊断仪，重新设置功率放大器。 用故障诊断仪，读取功率放大器故障码。 故障诊断仪是否显示活动的：B1463—1声道音响扬声器输 出电路断路？ 是：转入步骤2。 否：这时没有出现引起设置故障码的状况。使用电路图作 为指导，检查电路和插接器。 执行车身验证测试验证—1。 LX 音响系统—电气诊断 8A-19 B1463—1声道音响扬声器输出电路断路（续） 2．检查左前仪表板扬声器工作情况 断开左前仪表板扬声器的线束插接器。 打开收音机并将音量转到中间位置。 用电压表读取交流电压，在左侧仪表板扬声器线束插接器中测量左侧仪表板扬声器放大电路电压。 电压是否大于1伏特？ 是：根据维修信息更换左侧仪表板扬声器。 执行车身验证测试验证—1。 否：转入步骤3。 3．检查（X209）左侧仪表板扬声器（+）放大电路是否断路 关闭点火开关。 断开功率放大器C2线束插接器。 在功率放大器C2线束插接器和左侧仪表板扬声器线束插接器之间测量（X209）左侧仪表板扬声器（+）的放大电路电阻。 电阻是否小于5.0欧姆？ 是：转入步骤4。 否：修理（X209）左侧仪表板扬声器（+）放大电路断路处。 执行
