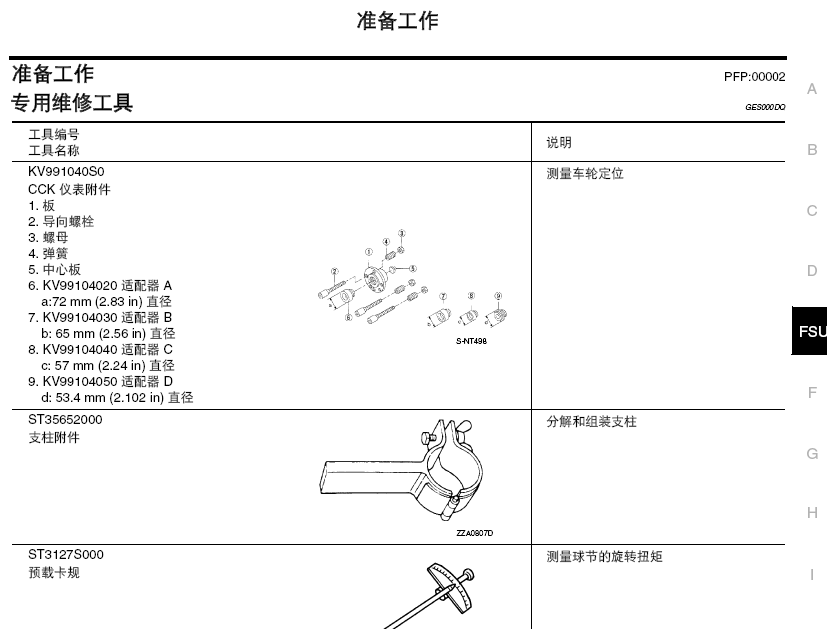

FSU-1 前悬架 E 悬架 目 录 C D F G H I J K L 注意事项PFP:00001 在无前围上盖板情况下操作的注意事项GES000JS 在拆下前围上盖板的情况下进行操作时，要用聚氨脂等盖住挡风玻璃 的下端。 断开蓄电池后转动方向盘的注意事项GES000JT 注: 此步骤仅用于有智能钥匙系统和 NATS ( 日产防盗系统) 的车型。 当点火旋钮在“LOCK”位置时，断开蓄电池电缆，然后拆卸和安装所有控制单元。 每次工作完成后都要使用 CONSULT-II 诊断仪进行自诊断，使其成为每个功能检测的例行程序。如果检测 到 DTC，根据自诊断结果进行故障诊断。 装有智能钥匙系统和 NATS 车型的锁芯均采用了电控转向锁机制。 因此，如果蓄电池断开或电量耗尽，方向盘将锁定，不能再旋转。 蓄电池电源断开而需要转动方向盘时，请在修理前按照以下步骤操作。 操作步骤 1. 连接蓄电池两极电缆。 注: 如果蓄电池电量已耗尽，请使用跨接电缆供电。 2. 使用智能钥匙或机械钥匙将点火开关转至“ACC”位置。此时，将打开转向锁。 3. 断开蓄电池两极电缆。转向锁仍将保持打开状态，并且可转动方向盘。 4. 进行必要的修理工作。 5. 修理工作完成后，将点火开关转回“LOCK”位置，然后连接蓄电池电缆。( 此时转向锁装置将啮合。) 6. 使用 CONSULT-II 诊断仪对所有控制单元进行自诊断检查。 悬架注意事项GES000DP 安装橡胶衬套时，最终拧紧必须在轮胎着地及空载条件下进行。机油会缩短橡胶衬套的使用寿命。务必要 将溅出的机油擦拭干净。 注: 空载条件意指燃油、发动机冷却液和润滑剂已加满。必须卸下备胎、千斤顶、手动工具。 维修完悬架零件后，务必要检查车轮定位。 不可重复使用自锁螺母。安装时一定要使用新的螺母。由于新的自锁螺母已预先上油，可直接拧紧。 PIIB3706J 准备工作 FSU-3 C D F G H I J K L M A B FSU 准备工作PFP:00002 专用维修工具GES000DQ 通用维修工具GES000DR 工具编号 工具名称 说明 KV991040S0 CCK 仪表附件 1. 板 2. 导向螺栓 3. 螺母 4. 弹簧 5. 中心板 6. KV99104020 适配器 A a:72 mm (2.83 in) 直径 7. KV99104030 适配器 B b: 65 mm (2.56 in) 直径 8. KV99104040 适配器 C c: 57 mm (2.24 in) 直径 9. KV99104050 适配器 D d: 53.4 mm (2.102 in) 直径 测量车轮定位 ST35652000 支柱附件 分解和组装支柱 ST3127S000 预载卡规 测量球节的旋转扭矩 S-NT498 ZZA0807D ZZA0806D 工具名称说明 弹簧压缩器拆卸和安装螺旋弹簧 动力工具松开螺栓和螺母 S-NT717 PBIC0190E FSU-4 前悬架总成 前悬架总成PFP:54010 车轮定位检查GES0009T 说明 在空载条件下测量车轮定位。 注: “空载条件”意指燃油、发动机冷却液和润滑剂已满。备胎、千斤顶、手动工具和脚垫都在指定位置。 初步检查 检查以下内容： 1. 轮胎气压和磨损情况。 2. 车轮跳动量。 3. 车轮轴承轴端间隙。 4. 横连杆球节轴端间隙。 5. 支柱操作。 6. 车桥和悬架的各个固定零件是否松动和变形。 7. 各个悬架梁、支柱、上拉杆和横连杆是否有裂纹、变形和其他损坏。 8. 汽车的高度 ( 位置)。 检查外倾角、后倾角和主销内倾角 外倾角、后倾角和主销内倾角无法调整。 检查前，请将前轮安装到转向半径规上。将后车轮安装到相同高度的支架上，使汽车保持水平。 使用 CCK 测量仪 按照以下步骤将 CCK 测量仪附件［SST:KV991040S0］安装到车轮上，然后测量车轮定位。 1. 拆卸三个车轮螺母，并将导向螺栓安装到轮毂螺栓上。 2. 将适配器旋入板中，直到紧贴接板面。 3. 将中心板旋入板中。 4. 将板总成插在导向螺栓上。放入弹簧，然后均匀拧紧三个导向螺 栓的螺母。拧紧导向螺母时，请勿将弹簧压到低。 5. 将定位仪的凹槽放置在中心板的突起部分上，并将它们紧贴进行 测量。 注意： 如果外倾角、后倾角或主销倾角不在标准范围内，请检查前悬 架零件是否磨损和损坏。如果发现故障，更换可能出现故障的 零件。 主销倾角是参考值，无需进行检查。 SEIA0240E 外倾角、后倾角、主销内倾角： 请参阅 FSU-8, " 车轮定位 ( 空载*)"。 SEIA0241E 前悬架总成 FSU-5 C D F G H I J K L M A B FSU 车轮前束检查 使用下列步骤测量车轮前束。 警告： 务必在平坦的表面上执行以下操作步骤。 推动汽车之前请确认汽车前方没有人。 1. 将车头上下振动稳定汽车的高度 ( 位置)。 2. 笔直向前推动汽车大约 5 m (16 ft)。 3. 在与轮毂中心位与相同高度的轮胎花纹 ( 后侧) 的基线上作好标 记。这些是测量点。 4. 测量距离“A” ( 后侧)。 5. 慢慢向前推动汽车使车轮转动 180 度 (1/2 圈)。 注意： 如果车轮转动超过 180 度 (1/2 圈)，重新开始以上步骤。切勿将 车辆向后推。 6. 测量距离“B” ( 前侧)。 7. 使用以下公式计算总前束。 如果总前束超出规格，通过调整转向外套筒和内套筒之间的长度来调整前束。 AFA050 总前束 = A - B 关于总前束规格，请参阅 FSU-8, " 车轮定位 ( 空载*)"。SFA234AC FSU-6 前悬架总成 部件GES00016 PEIA0071E 前悬架总成 FSU-7 C D F G H I J K L M A B FSU 拆卸和安装GES0009Y 安装支柱总成时，确认如图所示的支柱安装隔垫上有标记 (A)。 ：前 1. 盖2. 支柱安装隔垫3. 支柱安装轴承 4. 螺旋弹簧5. 跳动缓冲器6. 支柱 7. 转向节8. 稳定器连杆9. 稳定器卡箍 10. 稳定器衬套11. 稳定杆12. 上拉杆 ( 左) 13. 上拉杆 ( 右) 14. 前悬架梁15. 梁托架 16. 横连杆 关于图内符号，请参阅 GI-11, " 部件"。 PDIA1228E FSU-8 维修数据和规格 (SDS) 维修数据和规格 (SDS) PFP:00030 车轮定位 ( 空载*) GES0001C *: 燃油、发动机冷却液和润滑剂已满。备胎、千斤顶、手动工具和脚垫都在指定位置。 球节GES0001D 轮罩高度 ( 空载*) GES0001E *: 燃油、发动机冷却液和润滑剂已满。备胎、千斤顶、手动工具和脚垫都在指定位置。 外倾角 度分 ( 十进制度) 最小-0° 45′ (-0.75°) 标准0° 00′ (0.00°) 最大0° 45′ (0.75°) 左右差别45′ (0.75°) 以下 后倾角 度分 ( 十进制度) 最小3° 45′ (3.75°) 标准4° 30′ (4.50°) 最大5° 15′ (5.25°) 左右差别45′ (0.75°) 以下 主销内倾角 度分 ( 十进制度) 最小8° 55′ (8.92°) 标准9° 40′ (9.67°) 最大10° 25′ (10.42°) 总前束 距离 最小 0 mm (0 in) 标准1 mm (0.04 in) 最大2 mm (0.08 in) 角度 ( 左车轮或右车轮) 度分 ( 十进制度) 最小0° 00′ (0.00°) 标准0° 03′ (0.05°) 最大0° 06′ (0.10°) 摆动扭矩0.5 - 4.9 N·m (0.06 - 0.49 kg-m, 5 - 43 in-lb) 在弹簧称上测量 ( 在球形螺柱的切口上) 15.4 - 150.8N (1.6 - 15.4 kg, 3 - 34 lb) 轴端间隙0 mm (0 in) 轮胎尺寸185/65R15 前 (Hf) 688 mm (27.09 in) 后 (Hr) 687 mm (27.05 in) SFA746B
