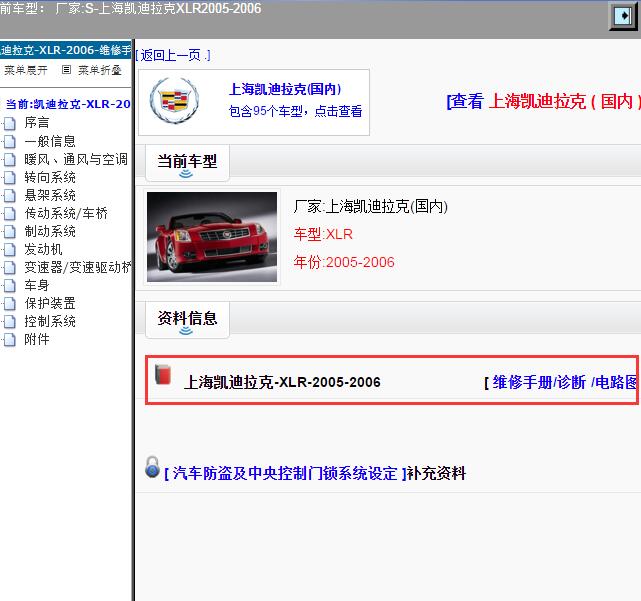

.尊敬的用户,欢迎你使用在线客服,你需要的资料在《畅易汽车维修技术支持平台》是有的,请直接登陆查询!查询方法:凯迪拉克 ->XLR - >2005 -> 维修手册..
该维修资料纲要如下(详细请登陆《汽车维修技术支持平台》查阅):
拆卸将座椅靠背骨架固定至调高机构的螺栓。
9. 拆卸将座椅靠背骨架固定至靠背倾角调节器的螺
栓(1)。
10. 将座椅靠背骨架提起,以分离座椅靠背和倾角调
节器。
安装程序
1. 将座椅靠背骨架向下滑入倾角调节器并对准紧固
件孔。
特别注意事项:参见“告诫和注意事项”中的“紧固
件的特别注意事项”。
2. 安装座椅靠背至倾角调节器的螺栓(1)。
紧固
将螺栓紧固至52 牛 米(38 磅英尺)。
792274
792277
792277
车身座椅8-931
3. 安装座椅靠背至调高机构的螺栓(1)。
紧固
将螺栓紧固至35 牛 米(26 磅英尺)。
4. 安装前排座椅安全带总成。参见“安全带的更换
-前排座椅”。
5. 安装座椅靠背护套和衬垫。参见“座椅靠背护套
和衬垫的更换-前排座椅”。
6. 安装装饰罩。
7. 安装推入式夹持器(1) 以固定装饰罩。
8. 安装前排座垫。参见“座垫的更换-前排座
椅”。
9. 将电气连接器布置并连接至座椅靠背。
10. 安装前排座椅。参见“斗式座椅的更换”。
792274
792272
295159
8-932 座椅车身
座椅靠背倾角调节器的更换-前排座椅
拆卸程序
1. 拆卸座椅。参见“斗式座椅的更换”。
2. 拆卸座椅靠背骨架。参见“座椅靠背骨架的更换
-前排座椅”。
3. 拆卸座垫。参见“座垫的更换-前排座椅”。
4. 断开倾角调节器电机电气连接器。
5. 拆卸座椅轴夹持器(3)。
6. 拉开座椅导轨侧边,以分离座椅导轨侧边。
7. 拆卸固定倾角调节器至座椅导轨的螺母(1)。
安装程序
特别注意事项:参见“告诫和注意事项”中的“紧固
件的特别注意事项”。
1. 安装固定倾角调节器至座椅导轨的螺母(1)。
紧固
将螺母紧固至65 牛 米(18 磅英尺)。
2. 找到轴和座椅位置传动拉线(2),以便连接座椅导
轨侧边。
重要注意事项:确保座椅位置电机拉线完全安装到传动
齿轮上。
3. 安装座椅轴夹持器(3)。
4. 连接倾角调节器电机电气连接器。
5. 安装座垫。参见“座垫的更换-前排座椅”。
6. 安装座椅靠背骨架。参见“座椅靠背骨架的更换
-前排座椅”。
7. 安装座椅。参见“斗式座椅的更换”。
8. 校准座椅。参见“记忆座椅校准程序”。
1401133
1401133
车身座椅8-933
电动倾角调节器传感器的更换-前排座椅
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 拆卸前排座椅。参见“斗式座椅的更换”。
2. 从传感器(2) 上断开电气连接器。
3. 逆时针转动传感器并拆卸传感器(1)。
安装程序
1. 将传感器(1) 安装进电机,并顺时针转动传感器
直到它锁定就位。
2. 将电气连接器(2) 连接至传感器。
792296
792296
8-934 座椅车身
电动倾角调节器电机的更换-前排座椅
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 拆卸前排斗式座椅。参见“斗式座椅的更换”。
2. 拆卸电动靠背倾角调节器位置传感器。参见“电
动倾角调节器传感器的更换-前排座椅”。
3. 从电机上断开电气连接器。
4. 拆卸倾角调节器电机固定螺母(1)。
5. 将电机从轴上滑下。
安装程序
1. 将倾角调节器电机滑到轴上。
特别注意事项:参见“告诫和注意事项”中的“紧固
件的特别注意事项”。
2. 安装倾角调节器电机螺母(1)。
紧固
将螺母紧固至10 牛 米(88 磅英寸)。
3. 安装电气连接器。
4. 安装倾角调节器位置传感器。参见“电动倾角调
节器传感器的更换-前排座椅”。
5. 将座椅安装到车上。参见“斗式座椅的更换”。
792013
792013
车身座椅8-935
座椅靠背装饰罩的更换-前排座椅
拆卸程序
1. 抓住座椅靠背装饰罩的顶部,并向外拉以松开推
入式紧固件。
2. 用力向上提,以从座椅总成上拆卸座椅靠背装饰
罩。
安装程序
1. 将座椅靠背装饰罩下端的固定钩定位到座椅总成
上。
2. 用力向里推装饰罩的顶部,以固定推入式紧固
件。
715089
715089
8-936 座椅车身
腰撑的更换-前排座椅
拆卸程序
1. 拆卸座椅靠背装饰罩。参见“座椅靠背装饰罩的
更换-前排座椅”。
2. 断开腰撑电机(1) 电气连接器。
3. 向里推腰撑总成(2),将其从座椅骨架上脱开。
4. 拆卸腰撑总成。
安装程序
1. 将腰撑总成(2) 安装至座椅骨架上。
2. 将电气连接器(1) 连接至腰撑电机。
3. 安装座椅靠背装饰罩。参见“座椅靠背装饰罩的
更换-前排座椅”。
1310527
1310527
车身座椅8-937
腰撑开关的更换
拆卸程序
1. 从座椅上拆卸座椅导轨装饰罩(1)。
2. 断开腰撑开关(2) 电气连接器。
3. 拆卸腰撑开关。
安装程序
1. 将腰撑开关(2) 安装进座椅导轨装饰罩(1) 内。
2. 连接电气连接器。
3. 将座椅导轨装饰罩安装至座椅。
1310508
1310508
8-938 座椅车身
座椅调节器的更换-前排座椅
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 拆卸前排斗式座椅。参见“斗式座椅的更换”。
2. 拆卸前排座垫。参见“座垫的更换-前排座
椅”。
3. 拆卸座椅靠背骨架。参见“座椅靠背骨架的更换
-前排座椅”。
安装程序
1. 将座椅靠背骨架安装到座椅调节器上。参见“座
椅靠背骨架的更换-前排座椅”。
2. 安装前排座垫。参见“座垫的更换-前排座
椅”。
3. 安装前排斗式座椅。参见“斗式座椅的更换”
4. 如果车辆配备了记忆座椅,则校准该座椅。参见
“记忆座椅校准程序”。
车身座椅8-939
座椅开关的更换-电动
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 解除安全气囊系统。关于驾驶员座椅,参见“安
全气囊系统解除和启用区域7”,关于乘客座椅,
参见“安全气囊系统解除和启用区域9”。
2. 从调节器导轨上拆卸座垫,至足以接触到电动座
椅开关的程度。参见“座垫的更换-前排座
椅”。
3. 用平刃工具轻轻地撬开按钮,从开关上拆卸这些
按钮。
4. 在座垫的底面,找到将电动座椅开关嵌框固定至
座垫骨架(3) 的夹持器(1)。
5. 挤压夹持器,同时从座垫骨架上轻撬嵌框。
6. 拆卸电动座椅开关嵌框。
7. 松开将座垫护套固定至座垫骨架的J 形滑道夹持
器,以便拆卸电动座椅开关。
715082
716793
8-940 座椅车身
8. 拆卸将电动座椅开关(2) 固定至座垫骨架(3) 的推
入式紧固件。
9. 将电动座椅开关(2) 从座垫骨架(3) 上滑开。
特别注意事项:记录电气布线的正确路径。如果不能正
确重新布线可导致导线损坏。
10. 从电动座椅开关上断开电气连接器(1)。
安装程序
1. 在拆卸时的原位置上安装线束。
2. 将电气连接器连接到电动座椅开关上。
3. 将电动座椅开关向上滑入座垫骨架。
4. 安装推入式紧固件,以将电动座椅开关固定至座
垫骨架。
5. 将座垫护套安装到开关之上。
6. 将电动座椅开关嵌框放置在开关上。
7. 嵌入电动座椅开关嵌框紧固件,以将嵌框固定至
座垫骨架。
8. 安装电动座椅开关按钮。
9. 安装座垫。参见“座垫的更换-前排座椅”。
10. 启用安全气囊系统。关于驾驶员座椅,参见“安
全气囊系统解除和启用区域7”,关于乘客座椅,
参见“安全气囊系统解除和启用区域9”。
716797
815655
车身座椅8-941
座椅调节器电机的更换-水平
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 解除安全气囊系统。参见“安全气囊系统”中的
“安全气囊系统解除和启用区域7”或“安全气
囊系统解除和启用区域9”。
2. 拆卸座垫,以便拆卸水平座椅调节器电机。参见
“座垫的更换-前排座椅”。
3. 从电机上断开电气连接器。
4. 从调节器电机顶部拆卸螺钉。
5. 将拉线拉出电机,以拆卸座椅调节器传动拉线
(1)。
6. 拆卸座椅调节器电机。
7. 从座椅调节器上拆卸短的传动拉线。
安装程序
1. 将短的传动拉线放置进座椅调节器中。
2. 将拉线的方头与电机对齐。
3. 将电机滑套到拉线上。
4. 将长的传动拉线(1) 安装进电机中。
5. 将长的拉线安装进座椅调节器中。
6. 确保两根拉线都完全就位。
特别注意事项:参见“告诫和注意事项”中的“紧固
件的特别注意事项”。
7. 安装电机固定螺钉。
紧固
将螺钉紧固至5 牛 米(44 磅英寸)。
8. 连接电气连接器。
9. 安装座垫。参见“座垫的更换-前排座椅”。
10. 启用安全气囊系统。参见“安全气囊系统”中的
“安全气囊系统解除和启用区域7”或“安全气
囊系统解除和启用区域9”。
11. 如果车辆配备了记忆座椅,则校准该座椅。参见
“记忆座椅校准程序”。
792273
792273
8-942 座椅车身
座椅调节器电机的更换-垂直
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 解除安全气囊系统。参见“安全气囊系统”中的
“安全气囊系统解除和启用区域7”或“安全气
囊系统解除和启用区域9”。
2. 拆卸座椅。参见“斗式座椅的更换”。
3. 从电机上断开电气连接器。
4. 从垂直座椅调节器电机上拆卸固定螺栓(2)。
5. 向上提起电机,使电机与调节器内的槽(1) 分离。
6. 拆卸电机。
安装程序
1. 将垂直座椅调节器电机安装进调节器上的槽(1)
内。
2. 向下转动电机并将电机定位在座椅调节器内。
特别注意事项:参见“告诫和注意事项”中的“紧固
件的特别注意事项”。
3. 安装固定螺栓(2)。
紧固
将螺栓紧固至10 牛 米(88 磅英寸)。
4. 连接电气连接器。
5. 安装座椅。参见“斗式座椅的更换”。
6. 启用安全气囊系统。参见“安全气囊系统”中的
“安全气囊系统解除和启用区域7”或“安全气
囊系统解除和启用区域9”。
7. 如果车辆配备了记忆座椅,则校准该座椅。参见
“记忆座椅校准程序”。
795093
795093
车身座椅8-943
传动拉线的更换-水平
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 解除安全气囊系统。参见“安全气囊系统”中的
“安全气囊系统解除和启用区域7”或“安全气
囊系统解除和启用区域9”。
2. 拆卸座椅总成。参见“斗式座椅的更换”。
3. 拆卸座垫,以便拆卸水平座椅调节器电机。参见
“座垫的更换-前排座椅”。
4. 从电机上断开电气连接器。
5. 从调节器电机顶部拆卸螺钉。
6. 将拉线拉出电机,以拆卸座椅调节器传动拉线
(1)。
7. 拆卸座椅调节器电机。
8. 从座椅调节器上拆卸短的传动拉线。
安装程序
1. 将短的传动拉线放置进座椅调节器中。
2. 将拉线的方头与电机对齐。
3. 将电机滑套到拉线上。
4. 将长的传动拉线(1) 安装进电机中。
5. 将长的拉线安装进座椅调节器中。
6. 确保两根拉线都完全就位。
特别注意事项:参见“告诫和注意事项”中的“紧固
件的特别注意事项”。
7. 安装电机固定螺钉。
紧固
将螺钉紧固至5 牛 米(44 磅英寸)。
8. 连接电气连接器。
9. 安装座垫。参见“座垫的更换-前排座椅”。
10. 安装座椅总成。参见“斗式座椅的更换”。
11. 启用安全气囊系统。参见“安全气囊系统”中的
“安全气囊系统解除和启用区域7”或“安全气
囊系统解除和启用区域9”。
12. 如果车辆配备了记忆座椅,则校准该座椅。参见
“记忆座椅校准程序”。
792273
792273
8-944 座椅车身
座椅调节器电机传感器的更换-垂直
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 解除安全气囊系统。参见“安全气囊系统”中的
“安全气囊系统解除和启用区域7”或“安全气
囊系统解除和启用区域9”。
2. 拆卸座椅。参见“斗式座椅的更换”。
3. 从座椅调节器电机传感器(3) 上断开电气连接器。
4. 松开凸耳并拆卸传感器。
安装程序
1. 将座椅调节器电机传感器安装到电机上。
2. 将电气连接器连接至传感器(3)。
3. 安装座椅。参见“斗式座椅的更换”。
4. 启用安全气囊系统。参见“安全气囊系统”中的
“安全气囊系统解除和启用区域7”或“安全气
囊系统解除和启用区域9”。
5. 校准座椅。参见“记忆座椅校准程序”。
795093
795093
车身座椅8-945
座椅调节器电机传感器的更换-水平
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 解除安全气囊系统。参见“安全气囊系统”中的
“安全气囊系统解除和启用区域7”或“安全气
囊系统解除和启用区域9”。
2. 拆卸座垫,以便拆卸水平座椅调节器电机。参见
“座垫的更换-前排座椅”。
3. 从电机上断开电气连接器。
4. 将拉线拉出电机,以拆卸座椅调节器传动拉线
(1)。
5. 从电机上拆卸传感器。
安装程序
1. 将传感器安装到电机上。
2. 将拉线的方头与电机对齐。
3. 将长的传动拉线(1) 安装进电机中。
4. 将长的拉线安装进座椅调节器中。
5. 确保拉线完全就位。
6. 连接电气连接器。
7. 安装座垫。参见“座垫的更换-前排座椅”。
8. 启用安全气囊系统。参见“安全气囊系统”中的
“安全气囊系统解除和启用区域7”或“安全气
囊系统解除和启用区域9”。
9. 校准座椅。参见“记忆座椅校准程序”。
792273
792273
8-946 座椅车身
座椅位置记忆开关的更换
拆卸程序
1. 在开关前边缘下方插入平刃工具,以从车门装饰
板上松开夹持器。
2. 断开门锁开关上的电气连接器。
3. 用平刃工具从开关两侧分离锁定凸耳。
4. 拆卸门锁开关。
754073
754072
车身座椅8-947
安装程序
1. 将门锁开关卡进车门开关嵌框中。
2. 连接电气连接器。
3. 将门锁开关的后部插入车门装饰板中。
4. 按下门锁开关的前侧,使开关嵌入车门装饰板
内。
754071
754068
8-948 座椅车身
座椅位置记忆控制模块的更换
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 拆卸前排座垫。参见“座垫的更换-前排座
椅”。
2. 断开加热型座椅模块上的电气连接器。
3. 拆卸将座椅位置记忆模块固定至座椅骨架的螺钉
(1)。
4. 拆卸座椅位置记忆模块。
792019
792015
车身座椅8-949
安装程序
特别注意事项:参见“告诫和注意事项”中的“紧固
件的特别注意事项”。
1. 安装座椅位置记忆模块和螺钉(1)。
紧固
将螺钉紧固至2 牛 米(18 磅英寸)。
2. 将电气连接器连接至模块。
3. 安装前排座垫。参见“座垫的更换-前排座
椅”。
4. 校准座椅位置记忆模块,使可调式踏板能正确操
作。参见“附件”中“可调式踏板的校准”。
5. 校准座椅。参见“记忆座椅校准程序”。
792015
792019
8-950 座椅车身
记忆座椅校准程序
座椅位置记忆模块使用位置传感器输入来确定调节器电
机的“软止点”,即调节器总成物理止点前几毫米的位
置。在更换座椅位置记忆模块或调节器部件之后,可能
需要重新设置调节器电机软止点位置。当完成修理程序
时,应根据需要反复按下和松开开关,在每个方向上操
作座椅调节器开关,直到座椅调节器达到其机械硬止
点。
加热型座椅开关的更换-前排座椅
加热型座椅开关应和暖风、通风和空调系统控制模块一
起维修。参见“暖风、通风和空调系统-自动”中的
“暖风、通风和空调系统控制模块的更换”。
座椅靠背加热元件的更换-前排座椅
加热元件不是可维修的部件。加热元件是座椅护套的一
部分,座椅护套和加热元件必须一起更换。参见“座椅
靠背护套和衬垫的更换-前排座椅”。
座垫加热元件的更换-前排座椅
加热元件不能单独维修。加热元件是座椅护套的一部
分,座椅护套和加热元件必须作为一个总成进行更换。
参见“座垫的更换-前排座椅”。
车身座椅8-951
加热型座椅控制模块的更换-前排座椅
拆卸程序
告诫:参见“告诫和注意事项”中的“有关安全气囊
系统的告诫”。
1. 拆卸前排座垫。参见“座垫的更换-前排座
椅”。
2. 断开加热型座椅模块上的电气连接器。
3. 拆卸加热型座椅模块螺钉(2),并拆卸该模块。
安装程序
特别注意事项:参见“告诫和注意事项”中的“紧固
件的特别注意事项”。
1. 安装加热型座椅控制模块,并安装固定螺钉(2)。
紧固
紧固螺钉至2 牛 米(18 磅英寸)。
2. 连接电气连接器。
3. 安装座垫。参见“座垫的更换-前排座椅”。
792015
792015
8-952 座椅车身
头枕的更换-前排座椅
拆卸程序
1. 推入头枕夹持器上的释放凸耳,以松开头枕。
2. 笔直向上拉动头枕,以从夹持器上拆卸头枕。
安装程序
1. 将头枕轴对准夹持器。
2. 向下滑动头枕,直到头枕完全固定在座椅靠背的
顶部。
716810
716810
车身座椅8-953
头枕罩的更换-前排座椅
拆卸程序
1. 拆卸前排座椅头枕。参见“头枕的更换-前排座
椅”。
2. 将头枕上下颠倒地放置在清洁的保护套上。
3. 松开将头枕罩固定至头枕的J 形滑道夹持器。
4. 从头枕上拆卸头枕罩。
安装程序
1. 在头枕上安装头枕罩。
2. 压合J 形滑道夹持器,以将头枕罩固定至头枕。
3. 确保头枕罩不鼓包或起皱。
4. 将头枕安装到座椅总成上。参见“头枕的更换-
前排座椅”。
716807
716807
|
