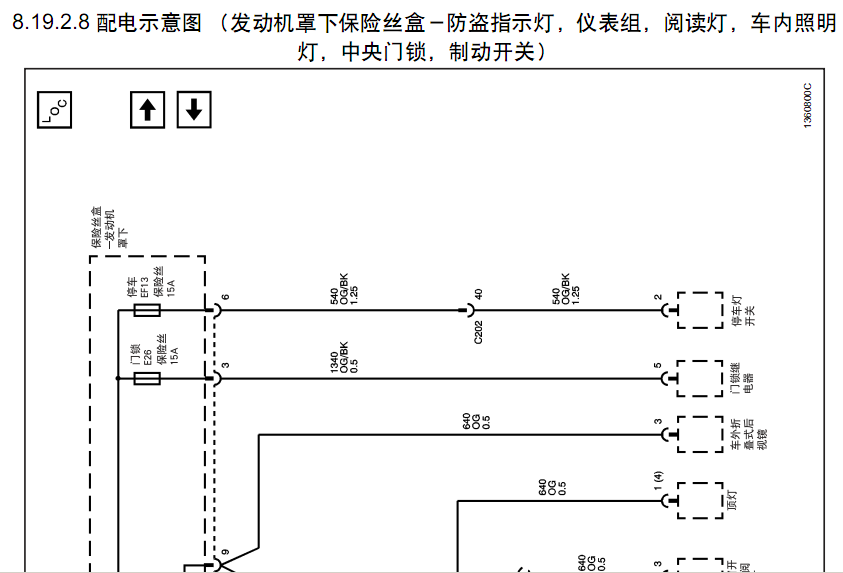

8.19线路系统 8.19.1诊断信息和程序 8.19.1.1 电气符号 导线颜色表 导线颜色 图示上的缩写 深绿色 D-GN（深绿色） 浅绿色 L-GN（浅绿色） 深蓝色 D-BU（深蓝色） 棕色 BN（棕色） 橙色 OG（橙色） 黄色 YE（黄色） 灰色 GY（灰色） 浅蓝色 L-BU （浅蓝色） 红色 RD（红色） 黑色 BK（黑色） 粉红色 PK（粉红色） 白色 WH（白色） 紫色 PU（紫色） 带色标的导线 导线颜色 图示上的缩写 带白色色标的红色导线 RD/WH（红色/白色） 带黑色色标的红色导线 RD/BK（红色 /黑色） 带白色色标的棕色导线 BN/WH （棕色/白色） 带白色色标的黑色导线 BK/WH（黑色 /白色） 带黄色色标的黑色导线 BK/YE（黑色/黄色） 带黑色色标的绿色导线 D-GN/BK（深绿色 /黑色） 带白色色标的绿色导线 D-GN/WH（深绿色 /白色） 带黑色色标的浅绿色导线 L-GN/BK（浅绿色/黑色） 带黄色色标的红色导线 RD/YE（红色 /黄色） 带蓝色色标的红色导线 RD/D-BU（红色 /深蓝） 带棕色色标的黑色导线 BK/BN（黑色/棕色） 车身8-594 线路系统 车身 电气符号 旧符号 新符号 说明 附加充气式保护装置 （SIR）或附加保护系统 （SRS）图标 本图标用于提醒技术人员，该系统含有附加充气式保护装置 （SIR）/附加保护系统（SRS）部件，在维修前需要特别注意。 电压指示器框 示意图上的这些框格用于指示何时保险丝上有电压。 局部部件 当部件采用虚线框表示时，部件或导线均未完全表示。 完整部件 当部件采用实线框表示时，部件或导线均完全表示。 106630 106630 106635 800768 106637 106637 106641 106641车身 线路系统 8-595 保险丝 部件上连接的连接器 带引线的连接器 带螺栓或螺钉连接孔的端子 电气符号 （续） 旧符号 新符号 说明 106643 800769 106645 800771 106646 800772 106647 106647说明 106648 800773 106649 106649 106651 800775 106652 800776车身 线路系统 8-597 单丝灯泡 发光二极管 蓄电池 电阻器 电气符号 （续） 旧符号 新符号 说明 106653 800777 106655 800779 106657 106657 106658 8007818.19.2.2 配电示意图 （发动机罩下保险丝盒－电池正极）8.19.2.3 配电示意图 （发动机罩下保险丝盒－电池正极）-1.6 升 (L91)(BOSCH)8.19.2.4 配电示意图（发动机罩下保险丝盒－空调压缩机继电器，除雾继电器，燃油泵继 电器，点火继电器和冷却风扇继电器）8.19.2.6 配电示意图 （发动机罩下保险丝盒－主继电器，点火继电器） -1.6 升 (L91)(BOSCH)8.19.2.8 配电示意图 （发动机罩下保险丝盒－防盗指示灯，仪表组，阅读灯，车内照明 灯，中央门锁，制动开关）8.19.2.9 配电示意图 （发动机罩下保险丝盒－前雾灯继电器，电动车窗继电器）8.19.2.15 配电示意图( 发动机罩下保险丝盒－点火继电器 (MR-140))-1.6 升 (L91)(BOSCH)8.19.2.19 配电示意图 （发动机罩下保险丝盒－发动机控制模块线路）
