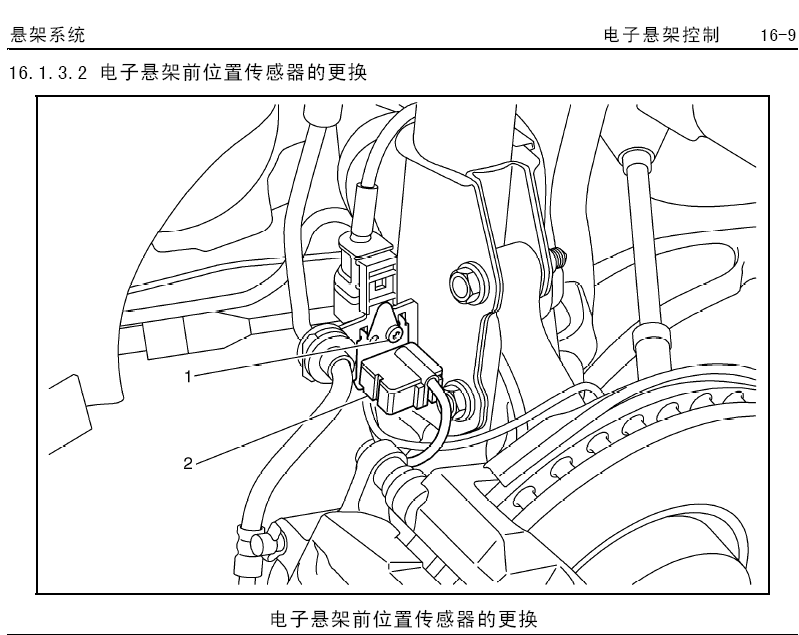

16-8 电子悬架控制悬架系统 16.1.3 维修指南 16.1.3.1 电子悬架控制模块的更换 电子悬架控制模块的更换 引出编号部件名称 预备程序 拆下左侧行李厢装饰件。参见“后行李厢侧装饰板的更换”。 1 电子悬架前位置传感器紧固件 紧固 9Y（80 英寸磅力） 2 电子悬架控制模块控制台 程序 将托架从控制模块上拆下。将控制模块从托架上滑下。 3 电子悬架控制模块 程序 断开连接器。 悬架系统电子悬架控制16-9 16.1.3.2 电子悬架前位置传感器的更换 电子悬架前位置传感器的更换 引出编号部件名称 预备程序 1. 举升并支撑车辆。参见“提升和举升车辆”。 2. 拆下前轮胎和车轮总成。 1 电子悬架前位置传感器紧固件 告诫: 参见“有关紧固件的告诫”。 紧固 9Y（80 英寸磅力） 2 电子悬架前位置传感器 程序 1. 将连接器从滑柱上拆下。 2. 将连接器从传感器上断开，连接器上的副锁机构应在转动和松开连接器前松开。 16-10 电子悬架控制悬架系统 16.1.3.3 电子悬架后位置传感器的更换 电子悬架后位置传感器的更换 引出编号部件名称 预备程序 1. 折叠后排座椅左侧靠背。 2. 提起行李厢装饰地板左前侧和减振材料。 1 电子悬架后位置传感器更换紧固件（数量： 2） 告诫: 参见“有关紧固件的告诫”。 紧固 6Y（53 英寸磅力） 2 电子悬架后位置传感器 悬架系统前悬架16-11 16.2 前悬架 16.2.1 规格 16.2.1.1 紧固件紧固规格 紧固件紧固规格 规格 应用公制英制 车架至车身螺栓160Y 118 英尺磅力 车架至车身加强件螺栓60Y+ 30–45 度44 英尺磅力 + 30–45 度 前下控制臂衬套紧固件40Y+ 30 度30 英尺磅力+ 30 度 变速器前支座至车架螺栓100Y 74 英尺磅力 变速器后支座至车架螺栓100Y 74 英尺磅力 稳定杆连杆紧固件50Y 37 英尺磅力 稳定杆隔振垫紧固件22Y+ 30 度+ 15 度16 英尺磅力+ 30 度 + 15 度 转向机紧固件110Y+ 150 度+ 15 度81 英尺磅力+ 150 度 + 15 度 16-12 前悬架悬架系统 16.2.2 维修指南 16.2.2.1 稳定杆的更换 稳定杆的更换 引出编号部件名称 预备程序 1. 举升并支撑车辆。参见“提升和举升车辆”。 2. 拆下轮胎和车轮总成。参见“轮胎和车轮的拆卸与安装”。 3. 将稳定杆连杆从稳定杆上断开。参见“稳定杆连杆的更换”。 4. 用合适的千斤顶支撑车架总成后部。 5. 松开至变速器后支座的螺栓，参见“连杆”。 6. 拆下后紧固件至车架、车架至车身的螺栓。参见“传动系统和前悬架车架前横梁的更换(LBS/A20DTH、LBX/A20DTJ、 LCD/A20DTC)” 7. 降下车架后部，以便与稳定杆之间留出最大50 毫米的间隙。 8. 拆下稳定杆隔振垫。参见“稳定杆隔振垫的更换”。 1 稳定杆 悬架系统前悬架16-13 16.2.2.2 稳定杆连杆的更换 稳定杆连杆的更换 引出编号部件名称 预备程序 1. 举升并支撑车辆。参见“提升和举升车辆”。 2. 拆下轮胎和车轮总成。参见“轮胎和车轮的拆卸与安装”。 1 稳定杆连杆紧固件（数量： 2） 告诫: 参见“有关紧固件的告诫”。 紧固 50Y（37 英尺磅力） 2 稳定杆连杆 16-14 前悬架悬架系统 16.2.2.3 稳定杆隔振垫的更换 稳定杆隔振垫的更换 引出编号部件名称 预备程序 1. 举升并支撑车辆。参见“提升和举升车辆”。 2. 拆下轮胎和车轮总成。参见“轮胎和车轮的拆卸与安装”。 3. 将稳定杆连杆从稳定杆上断开。参见“稳定杆连杆的更换”。 4. 用合适的千斤顶支撑车架总成后部。 5. 松开至变速器后支座的螺栓，参见“连杆”。 6. 拆下车架至车身螺栓的后紧固件。参见“单元链接错误- 连接目标为空单元识别号47401”。 7. 降下车架后部，以便与稳定杆之间留出最大50 毫米的间隙并将其取出。 1 稳定杆隔振垫紧固件（数量： 2） 告诫: 参见“有关紧固件的告诫”。 程序 安装新的螺栓。 紧固 22Y（16 英尺磅力） + 30 度+ 15 度 2 稳定杆支架 3 稳定杆隔振垫 提示: 安装隔振垫，使隔振垫切口面向车辆后方。 悬架系统前悬架16-15 16.2.2.4 前轮轴承和轮毂的更换 前轮轴承和轮毂的更换 引出编号部件名称 预备程序 1. 举升并支撑车辆。参见“提升和举升车辆”。 2. 拆下轮胎和车轮总成。参见“轮胎和车轮的拆卸与安装”。 3. 拆下前制动盘。参见“前制动盘的更换(J60、J61)”。 4. 将车轮驱动轴从车轮轴承/车毂上松开。参见“连杆”。 1 轮毂安装紧固件（数量： 3） 告诫: 参见“有关紧固件的告诫”。 程序 安装新的紧固件。 紧固 100Y（74 英尺磅力） + 75 度 2 前轮轴承和轮毂 16-16 前悬架悬架系统 16.2.2.5 转向节的更换 转向节的更换 引出编号部件名称 预备程序 1. 举升并支撑车辆。参见“提升和举升车辆”。 2. 拆下轮胎和车轮总成。参见“轮胎和车轮的拆卸与安装”。 3. 拆下车轮轴承/轮毂。参见“前轮轴承和轮毂的更换”。 4. 将外转向横拉杆接头从转向节上分离。参见“转向传动机构外转向横拉杆的更换”。 5. 拆下滑柱至转向节的螺母和螺栓。参见“滑柱总成的更换”。 6. 将下球节从转向节上分离。参见“下控制臂的更换”。 1 转向节 悬架系统前悬架16-17 16.2.2.6 下控制臂的更换 下控制臂的更换 引出编号部件名称 告诫: 在拆解或重新装配过程中，切勿转动球头螺栓。必须使用手动工具以防止球头螺栓转动。如果使用气动工 具，球头螺栓会转动，这样会导致球头螺栓和/或双头螺栓安装孔损坏。 预备程序 1. 举升并支撑车辆。参见“提升和举升车辆”。 2. 拆下轮胎和车轮总成。参见“轮胎和车轮的拆卸与安装”。 1 下球节紧固件 告诫: 参见“有关紧固件的告诫”。 程序 1. 报废螺栓并安装新的下球节螺栓。切勿重复使用下球节螺栓。 2. 紧固前从螺母开始手动紧固。 3. 紧固螺栓，然后松开螺母3/4 圈。 紧固 30Y（22 英尺磅力） + 60 度 2 前下控制臂紧固件 程序 1. 将螺栓紧固至规定值，使用合适的千斤顶支撑前悬架。 2. 紧固前从螺母开始手动紧固。 3. 安装新的螺栓。 紧固 90Y（66 英尺磅力） + 100 度 16-18 前悬架悬架系统 下控制臂的更换(续) 引出编号部件名称 3 前下控制臂紧固件（数量： 2） 程序 1. 将螺栓紧固至规定值，使用合适的千斤顶支撑前悬架。 2. 紧固前从螺母开始手动紧固。 3. 安装新的螺栓。 紧固 70Y（52 英尺磅力） + 80 度 4 前下控制臂衬套紧固件 程序 1. 将螺栓紧固至规定值，使用合适的千斤顶支撑前悬架 2. 安装新的螺栓。 3. 紧固前从螺母开始手动紧固。 4. 用GE-6600-2扭矩扳手紧固螺钉。 紧固 40Y（30 英尺磅力）+30 度 专用工具 GE-6600-2扭矩扳手 关于当地同等工具。参见“专用工具”。 5 下控制臂总成 程序 1. 旋转转向节外侧的前边缘以便TBD 分离器进入。 2. 松开但不要拆下螺母直到球头螺栓从转向节上分离。 3. 使用TBD 分离器，将球头螺栓从转向节上分离。 4. 确认车轮定位。参见“车轮定位规格”。 专用工具 TBD球节分离器 关于当地同等工具。参见“专用工具”。 悬架系统前悬架16-19 16.2.2.7 前下控制臂衬套的更换 前下控制臂衬套的更换 引出编号部件名称 预备程序 1. 举升并支撑车辆。参见“提升和举升车辆”。 2. 拆下轮胎和车轮总成。参见“轮胎和车轮的拆卸与安装”。 3. 拆下下控制臂。参见“下控制臂的更换”。 1 前下控制臂衬套紧固件 程序 紧固时衬套需放在规定位置。紧固时，参见“下控制臂的更换”。 2 前下控制臂衬套 16.2.2.8 车
