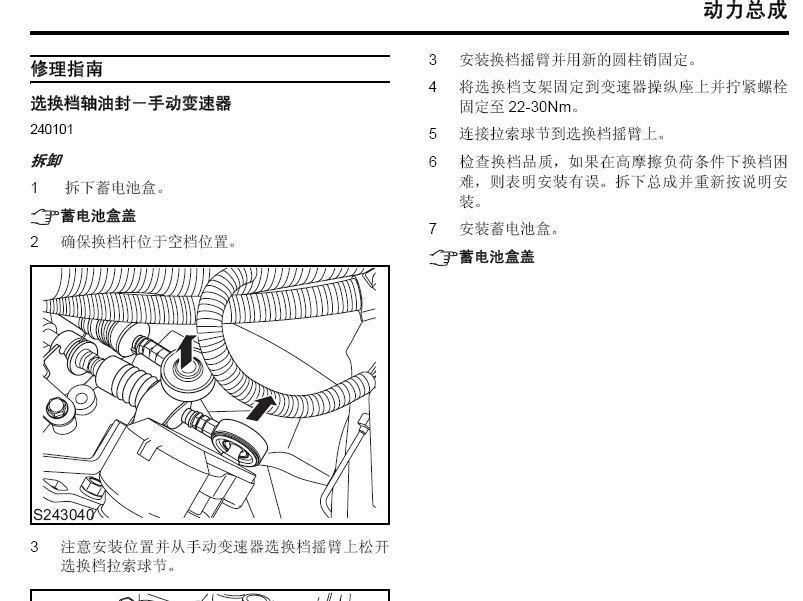

动手力动变总成速器 规格 参数 型号SH78ZA 5 速手动变速器（1.8T） SH78ZA1 5 速手动变速器（1.8VCT） 速比： ·一档 ·二档 ·三档 ·四档 ·五档 ·倒档 ·主减速（1.8T） ·主减速（1.8VCT） 3.583 2.105 1.379 1.030 0.820 3.363 3.722 4.053 变速器中心距78mm 所匹配的发动机额定功率120Kw@6000r/min 最大输入扭矩215Nm@5000r/min 最高输入转速6000r/min 质量（不含油） 43kg 润滑油MTF 94 标准油量2.2L 变速器最大轮廓尺寸 （长×宽×高） 400mm × 543mm × 365mm 动力总成 14-2 手动变速器 扭矩 说明扭矩 螺栓－变速箱到发动机75-90Nm 螺栓－变速箱到发动机75-90Nm 螺栓－变速箱到发动机75-90Nm 螺栓－变速箱到油底壳75-90Nm 螺栓－油底壳到变速箱75-90Nm 螺栓－启动电机安装40-50Nm 螺栓－封闭板到变速箱22-28Nm 螺栓－ CKP 传感器10Nm 螺栓－换挡机构总成到车身19-25Nm 螺栓－安装支架到变速器70-90Nm 螺栓－变速器悬置到车身支架50-65Nm 螺母－变速器支架到悬置90-110Nm 螺栓－右侧驱动轴支架到发动机19-25Nm 自锁销总成32-44Nm 螺栓－分离拨叉到分离摇臂总成30-40Nm 螺栓－油缸固定支架到后壳体22-30Nm 螺栓－导向套到前壳体10-14Nm 螺栓－后壳体底板到后壳体10-14Nm 组合螺栓－油缸固定支架到后壳体22-30Nm 螺栓－选档摇臂总成到操纵座22-30Nm 螺栓－选换档支架到前壳体22-30Nm 螺栓－主动轴前轴承盖板到前壳体22-30Nm 加油塞30-40Nm 螺栓－前壳体到后壳体30-40Nm 倒车灯开关26-36Nm 螺栓－主减速从动齿到差速器壳体80-110Nm 螺栓－后壳体到倒档轴32-44Nm 螺栓－操纵座到后壳体22-30Nm 螺栓－后壳体上限制互锁环30-40Nm 螺栓－倒档保险档片到操纵座22-30Nm 放油塞30-40Nm 动力总成 手动变速器 14-3 修理指南 选换档轴油封－手动变速器 240101 拆卸 1 拆下蓄电池盒。 蓄电池盒盖 2 确保换档杆位于空档位置。 3 注意安装位置并从手动变速器选换档摇臂上松开 选换档拉索球节。 4 拆下2 个将选换档支架固定到变速器操纵座上的 螺栓并取下支架。 5 在协助下，支撑换档摇臂，取下固定换档摇臂的圆 柱销，然后拿开换档摇臂。 6 拆下并废弃选换档轴油封。 安装 1 清洁选换档轴油封凹槽、选换档支架和变速器操 纵座的结合面。 2 将新油封安装到选换档支架上并确保油封阶梯状 部分朝外。 3 安装换档摇臂并用新的圆柱销固定。 4 将选换档支架固定到变速器操纵座上并拧紧螺栓 固定至22-30Nm。 5 连接拉索球节到选换档摇臂上。 6 检查换档品质，如果在高摩擦负荷条件下换档困 难，则表明安装有误。拆下总成并重新按说明安 装。 7 安装蓄电池盒。 蓄电池盒盖 S243040 S243052 动力总成 14-4 手动变速器 换档杆球头护套－手动变速器 240104 拆卸 1 将换档杆挂入空档。 2 松开10 个将换档杆球头护套总成固定到中控台上 的卡扣并松开护套。 3 小心地向上拉换档杆球头，使其从换档杆上松开 并拆下球头护套总成。 警告：在取下换挡杆球头过程中，换档杆球头可能会突 然松开，应保持面部远离球头。 安装 1 将换档杆球头定位到换档杆上并嵌入换档杆中。 2 将护套总成定位到中控台并用卡扣固定。 换挡机构总成－手动变速器 240105 拆卸 1 拆下中控台。 中控台 2 注意安装位置并从手动变速器选换挡摇臂上松开 拉索球节。 3 松开将选换挡拉索固定到拉索支架上的夹子。 4 拆下4 个将换挡机构总成固定到车身上的螺栓。 5 拆下换挡机构总成。 安装 1 定位换挡机构总成到车身上，安装并拧紧螺栓至 19-25Nm。 2 用夹子将选换挡拉索固定到拉索支架上。 3 连接拉索球节到选换挡摇臂上。 4 安装中控台。 中控台 S243049 S243040 S243042 动力总成 手动变速器 14-5 手动变速器油－排空和加注 240301 排空和加注 1 拆下底部导流板。 底部导流板 2 将合适的容器置于变速器下。 3 清洁加油塞周围区域并拆下加油塞。 4 清洁放油塞周围区域并拆下放油塞。 5 排空变速器油。 6 清洁加注口和放油塞。 7 装上放油塞并拧紧至30 - 40Nm。 8 通过加注口，将变速器油加到变速器中，直至规定 值。 9 装上加油塞并拧紧至30 - 40Nm。 10 安装底部导流板。 底部导流板 手动变速器总成 240303 拆卸 1 拆下空气滤清器总成。 空气滤清器总成 2 断开ECM 连接器。 3 拆下蓄电池盒。 蓄电池盒 4 断开倒车灯开关连接器。 5 注意安装位置并从手动变速器选换档摇臂上松开 两个拉索球节。 S243039 S243040 动力总成 14-6 手动变速器 6 松开卡扣并从拉索支架上松开外部选换档拉索。 7 排空变速器油。 手动变速器－排空和加注 8 拆下左侧驱动轴总成。 左驱动轴总成 9 拆下前副车架。 前副车架总成 10 拆下将右侧驱动轴支架固定到缸体上的3个螺栓。 11 在协助下，从变速器上松开右侧驱动轴并放在旁 边。 12 拆下起动电机。 起动电机 13 拆下固定曲轴位置（CKP）传感器的螺栓并将传 感器放在旁边。 14 从变速器后部封闭板上拆下2 个螺栓并拿开后封 闭板。 15 拆下将前封闭板固定到变速器上的 3 个螺栓并拿 开前封闭板。 S243042 S303017 S163049 S103553 S103552 动力总成 手动变速器 14-7 16 松开将离合器从动缸固定到支架上的卡扣，松开 从动缸并废弃剩余的扎带。 17 从变速器壳体底部上拆下 3 个法兰螺栓。 18 降低车辆，为从下面拆卸变速器留出充分高度。 19 拆下固定蓄电池接地线的变速器壳体螺栓，松开 接地线并放在旁边。 20 放置千斤顶以支撑发动机。 21 连接举升设备到变速器壳体。 22 从变速器悬置上拆下螺母。 23 拆下 4 个螺栓和变速器悬置安装支架。 24 拆下 4 个螺栓和变速器安装支架。 25 拆下剩余的变速器法兰螺栓。 26 从发动机上松开变速器，调节千斤顶高度并将变 速器降低到地板上。 27 断开举升设备的连接，在协助下拆下变速器。 S224001 S243043 S243044 S103567 S243046 S243047 动力总成 14-8 手动变速器 安装 1 清洁部件结合面。 2 清洁变速器定位销和销孔。 3 在协助下，将变速器放置在车辆下方并连接举升 设备。 4 抬起变速器，调节千斤顶并定位变速器定位销。 5 放置蓄电池接地线，装上并拧紧变速器法兰螺栓 至75-90Nm。 6 定位安装支架到变速器，装上螺栓并拧紧至70- 90Nm。 7 装上变速器悬置到车身支架并拧紧螺栓至 50-65 Nm。 8 将变速器支架与悬置对准并拧紧螺母至90- 110Nm。 9 取下发动机支撑。 10 断开举升设备连接。 11 连接倒车灯开关连接器并固定线束夹。 12 将选换档杆拉索定位到拉索支架上并用卡扣固 定。 13 连接选换档拉索球节至选换档摇臂上。 14 检查变速器选换档操作。 15 在举升机上举升车辆。 16 安装前封闭板并拧紧螺栓至 22-28Nm。 17 安装后封闭板并拧紧螺栓至 22-28Nm。 18 安装CKP 传感器并拧紧至 10Nm。 19 安装起动电机。 起动电机 20 清洁右侧驱动轴的内侧端部。 21 在协助下，对准并安装右侧驱动轴到变速器。小心 以免损坏油封。 22 对准右侧驱动轴支架到发动机上，装上螺栓并拧 紧至19-25Nm。 23 安装左侧驱动轴总成。 左驱动轴总成 24 安装前副车架。 前副车架总成 25 加注变速器油。 手动变速器油－排空和加注 26 安装蓄电池盒 蓄电池盒 27 连接 ECM 连接器 。 28 安装空气滤清器总成。 空气滤清器总成 动力总成 手动变速器 14-9 倒车灯开关－手动变速器 240401 拆卸 1 断开蓄电池负极接线。 2 从倒车灯开关上断开连接器的连接。 3 从变速器上拆下倒车灯开关。 安装 1 清洁部件结合面。 2 安装倒车灯开关到变速器并拧紧至26 -36Nm。 3 连接倒车灯开关连接器。 4 连接蓄电池负极接线。 后壳体底板－重新密封－手动变速器 240403 拆卸 1 排空变速器油。 手动变速器油－排空和加注 2 放置一合适的容器来收集溢出的油液。 3 拆下将后壳体底板固定到变速器外壳上的 6 个螺 栓。 4 小心撕开密封胶连接以便从变速器外壳上松开底 板。 安装 1 清洁部件结合面。 2 在变速器外壳的结合面上涂抹平面密封可赛新 1598 黑色硅橡胶。 3 放置底板，装上螺栓并拧紧至10-14Nm。 4 加注变速器。 手动变速器油－排空和加注 S243039 S243051 动力总成 14-10 手动变速器 手动变速器油－添加 240408 检查与添加 1 在举升机上举升车辆。 2 清洁加油塞周围区域。 3 拆下加油塞。 4 通过加油塞孔加注变速器，直到油位与塞孔底部 齐平。 5 清洁加油塞。 6 安装加油塞并拧紧至 30 - 40 Nm。 7 降低车辆。 左侧差速器油封－手动变速器 240601 拆卸 1 拆下左侧驱动轴。 左驱动轴总成 2 小心地取下并废弃油封，注意不要损坏油封凹槽。 安装 1 清洁油封凹槽。 注意：油封外径有蜡封，安装前不必润滑。 2 使用 T24010 工具，装上新油封。 3 安装左侧驱动轴。 左驱动轴总成 4 加满变速器油液。 手动变速器油- 添加 动力总成 手动变速器 14-11 右侧差速器油封－手动变速器 240602 拆卸 1 拆下右侧驱动轴。 右驱动轴总成 2 小心地取下并废弃油封，注意不要损坏油封凹槽。 安装 1 清洁油封凹槽。 注意：油封外径有蜡封，安装前不必润滑。 2 使用 T24010 工具，装上新油封。 3 安装右侧驱动轴。 右驱动轴总成 4 加满变速器油液。 手动变速器油- 添加 手动变速器的解体 注意：准备一张干净的桌子和料箱，以便放置拆卸的零 件。 拆卸 1 拆下手动变速器总成。 手动变速器总成 2 拆下操纵机构。 3 拆下分离机构。 变速器附件及分离机构 4 拆下各外部支架及倒档惰轮等。 倒档惰轮 5 拆下前后壳体连接螺栓。 6 拆开前后壳体。 注意：分离前后壳体时, 需用卡簧钳涨开止动环并用尼 龙榔头轻敲后壳体筋部, 使之分离。 S243003 S243004 动力总成 14-12 手动变速器 7 拆下轴承盖板。 8 将主从动轴和拨叉及拨叉轴等一起拆离壳体。 9 拆下拨叉轴及各自的拨块拨叉等。 注意：拆卸各拨叉轴时，需有防弯措施。 10 拆下差速器总成。 安装 注意： ·在组装前，清洁所有的部件和密封件。 ·使用原装的变速器油来润滑轴承、转动部件、滑道、 座和压力表面。 ·检查零件是否有磨损、刮伤的迹象、损坏，如果有 必要，进行更换。 ·拧紧力矩参照“规格”。 ·螺纹部位涂抹密封胶或紧固胶。 1 在前壳体上用T24011压装主动轴油封、用T24010 压装传动轴油封、安装从动轴前轴承外圈、用 T24012 压装锥轴承外圈、用T24013 压装1/2 档 拨叉衬套等。 2 装入轴和拨叉组件入前壳体，安装轴承盖板并拧 紧至22-30Nm。 3 装入差速器总成并拧紧螺栓至80-110Nm。 注意：装完用锥轴承预紧力矩检具检查, 力矩范围 4-6Nm。 4 后壳体用T24014 压装导油嘴、从动轴后轴承止动 环。 注意：止动环根据轴承选配。系列如下: 5 测量拆下的垫片厚度并按此厚度选择新的调整垫 片, 并用T24012 压入锥轴承外圈。 S243005 S243006 S243007 A 1.90 1.875 1.85 1.825 1.80 S243008 动力总成 手动变速器 14-13 注意：垫片系列如下: 6 后壳体用T24013 装入1/2 档拨叉轴衬套、用 T24015 压装选换档轴滚针轴承、用T24010 压装 传动轴油封等。 7 将后壳体安装入前壳体，拧紧螺栓至30-40Nm。 8 安装操纵机构入后壳体并拧紧螺栓至12-30Nm。 9 安装倒档惰轮总成。 倒档惰轮 10 安装闷盖、后壳体底板等并拧紧后壳体底板固定 螺栓至10-14Nm。 注意：后壳体底板涂抹平面密封可赛新1598 黑色硅橡 胶。 11 安装分离机构等。 变速器附件及分离机构 12 安装支架、螺钉等并拧紧至22-30Nm。 主动轴总成 注意：准备一个料箱，以便放置拆卸的零件。 拆卸 1 拆下变速器总成。 手动变速器总成 2 拆下主动轴。 手动变速器的解体 3 拆下主动轴前轴承卡簧。 4 用T32001 拉出主动轴前轴承。 5 拆下主动轴孔油封。 注意：油封拆卸后报废。 6 拆下轴承卡簧。 7 用T32001 拉出主动轴后轴承。 厚度（毫米） 颜色 1.0 ± 0.01 黄 0.8 ± 0.01 绿 0.5 ± 0.01 红 0.2 ± 0.01 白 0.15 ± 0.01 黑 0.1 ± 0.01 紫 S243009 S243010 动力总成 14-14 手动变速器 8 拆下挡圈套。 注意：破坏性拆卸，不可再用。 9 拆下挡圈。 10 用T32001 拉出主动轴五档齿。 11 拆下主动轴四档齿总成。 12 拆下主动轴四档齿滚针轴承。 13 拆下四档齿隔套。 14 拆下同步器齿套。 15 拆下同步器齿毂及滑块总成。 16 拆下三档同步器齿环。 17 用T32001 拉出主动轴三档齿总成。 18 拆下三档齿滚针轴承。 安装 注意： ·在组装前, 清洁所有的部件和密封件。 S243011 S243012 S243013 S243014 S243015 S243016
