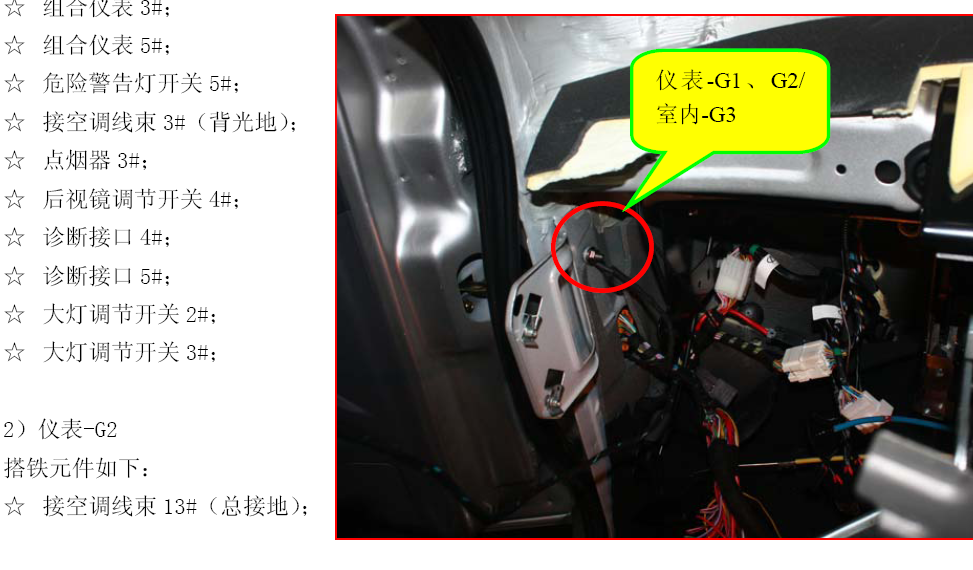

一、读图说明 1：电源及搭铁线说明(参照前舱电器盒与室内电器盒电路图) 定义 走向 30（B+） 来自蓄电池---室内电器盒内部 IGN 来自点火开关2 号端子---室内电器盒内部。 ACC 来自点火开关3 号端子---室内电器盒内部。 GROUD 用做车身搭铁，此线在实际线束中并不存在。 ILLUM 经灯光组合开关7 号端子输出，为夜光照明电源线。 2：导线规格和颜色。线路颜色含义： 二、保险丝定义及室内电器盒内部原理图 正极保险盒中的保险丝用“FB+数字”来表示；室内电器盒中的保险丝用“F+数字”来表示；室内其它保险丝用“FN+ 数字”来表示。 1.正极保险盒外观图 2、室内电器盒外观图 3、室内电器盒保险丝定义 4、室内电器盒内部原理图 5、其它保险丝位置及定义 在室内电器盒下方有三个保险丝，均为ABS 模块上的保险丝。 6、其它继电器位置 ① 喇叭继电器位置如下： ② 鼓风机高速继电器位置 三、车身搭铁点定义 1、前舱线束搭铁点 1）前舱-G1： 搭铁元件如下： ☆ 雨刮电机5#； ☆ 左侧转向灯2#； ☆ 右侧转向灯2#； ☆ 制动液位传感器2#； ☆ 冷却液位传感器2#； ☆ 里程表传感器2#； 3）前舱-G3 搭铁元件如下： ☆ 压缩机离合器2#； ☆ 右前大灯2#（右前位置/转向灯）； 前舱-G1、G2、G3/ 发动机-G1 ☆ 右前大灯5#（右前近光/远光灯）； ☆ 右前大灯6#（右前近光调节电机）； ☆ 右前雾灯2#； ☆ 电喇叭2-2#； ☆ 电喇叭1-2#； ☆ 左前大灯2#（左前位置/转向灯）； ☆ 左前大灯5#（左前近光/远光灯）； ☆ 左前大灯6#（左前近光调节电机）； 2、发动机电喷线束搭铁点 1）发动机-G1 搭铁元件如下： 3、仪表线束搭铁点 1）仪表-G1 搭铁元件如下： ☆ 雨刮开关6#； ☆ 组合仪表3#； ☆ 组合仪表5#； ☆ 危险警告灯开关5#； ☆ 接空调线束3#（背光地）； ☆ 点烟器3#； ☆ 后视镜调节开关4#； ☆ 后视镜调节开关4#； ☆ 诊断接口4#； ☆ 诊断接口5#； ☆ 大灯调节开关2#； ☆ 大灯调节开关3#； 2）仪表-G2 搭铁元件如下： ☆ 接空调线束13#（总接地）； 仪表-G1、G2/ 室内-G3 4、室内线束搭铁点 1）室内-G1 室内-G1、G2 搭铁元件如下： ☆ 手制动开关； ☆ 收放机1#； ☆ 接油箱3#（传感器）； ☆ 接油箱4#（油泵电机）； ☆ 右后尾灯F# （位置/转向/制动灯）； 2）室内-G2 搭铁元件如下 ☆ BCM B8#； ☆ BCM B9#； ☆ BCM B21； 3）室内-G3 搭铁元件如下 ☆ 接左前门线束2#（左前门玻璃升降开关/ 防盗指示灯/闭锁器）； ☆ 接顶灯1#； ☆ 起动继电器86#； ☆ 前雾灯继电器86#； ☆ 远光灯继电器86#； ☆ 近光灯继电器86#； ☆ 闪光继电器86#；
