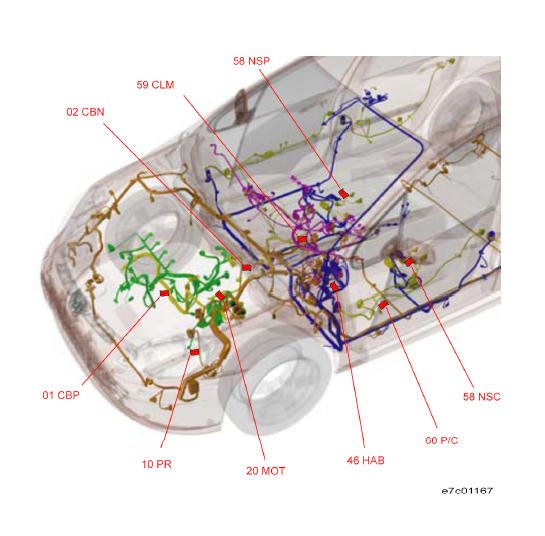

车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 线束标签的一般位置 部件 概述 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 线束标签的一般位置 部件 概述 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 相互连接的一般位置 部件 概述 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 相互连接的一般位置 部件 概述 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 接地的一般位置 部件 概述 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 接地的一般位置 部件 概述 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 诊断接口 部件 C001 诊断接口 电气 项目代码 说明 信息 1630 名称自动变速箱控制单元 7020 名称防抱死制动控制单元 7122 名称助力转向电动泵总成 BSI1 名称智能盒控制系统（BSI） C001 名称诊断接口 EC04 名称压扁 d 1 + 点火控制的 +ve 受保险丝编号 04 保护的 EM46B 名称压扁地线 (接地点编号 (46B)) EM46C 名称压扁地线 (接地点编号 46C) MC46 名称车身接地点编号 46 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 保险丝位置图BSI1 部件 概述 项目代码 说明 信息 0004 名称仪表板 1282 名称燃油添加装置控制单元 1630 名称自动变速箱控制单元 2120 名称制动双功能开关 3010 名称前踏步灯 3020 名称后踏步灯 3060 名称化妆镜灯（驾驶员侧） 3061 名称化妆镜灯（乘客侧） 3110 名称手套箱照明开关 4010 名称发动机冷却液液位开关 5007 名称雨水/亮度传感器 5215 名称后窗玻璃雨刮器电机 6031 名称马达和点击操作的前座乘客车窗升降机的控制元件 6032 名称点击操作的驾驶员侧车窗升降机马达 + 控制部件 6131 名称车窗升降机马达及控制单元 (右后) 6132 名称车窗升降机马达及控制单元 (左后) 6202 名称驾驶员侧门锁总成 6207 名称前乘客侧门锁总成 6440 名称防眩目车内后视镜 6570 名称安全气囊和安全带张紧器控制单元 6800 名称活动天窗开关 6811 名称天窗一触式马达 6812 名称2列点动天窗电机 6893 名称伸缩式车顶ECU 7215 名称多功能显示屏 7306 名称巡航控制装置超越控制开关（离合器） 7500 名称驻车辅助系统 ECU 7804 名称转动 / 加速传感器 行车稳定性调节 8120 名称后窗加热装置 8408 名称车用收音机功率放大器 8410 名称收音机 8480 名称无线电电话发送接收器 8492 名称免提套件 8602 名称车内保护单元（防盗警报） 8605 名称防盗报警系统警笛 BSI1 名称智能盒控制系统（BSI） BSR1 名称挂车保险丝盒 C001 名称诊断接口 CA00 名称点火开关 / 转向锁止器 CP00 名称后 12 V插头 CP01 名称前 12 伏插座 CV00 名称方向盘（COM 2000）下方的开关单元 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 保险丝位置图BSI1 部件 BSI1 智能盒控制系统（BSI） 电气 项目代码 说明 信息 BB00 名称电池 BSI1 名称智能盒控制系统（BSI） EM46A 名称压扁地线 (接地点编号 46A) EM46B 名称压扁地线 (接地点编号 (46B)) MC13 名称车身接地点编号 13 MC46 名称车身接地点编号 46 MM01 名称发动机接地点编号 01 PSF1 名称保险丝板-发动机室保险丝盒 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 保险丝位置图BSI1 部件 BSI1 智能盒控制系统（BSI） 安装 项目代码 说明 信息 BSI1 名称智能盒控制系统（BSI） 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 保险丝位置图PSF1 部件 概述 项目代码 说明 信息 1010 名称起动机 1135 名称点火线圈 1211 名称燃油泵/燃油油位传感器 1215 名称净化罐电磁阀 1241 名称二次空气泵 1253 名称废气再循环电磁阀 (有 / 无) 1268 名称可变电磁阀2 1273 名称油枕再加热电阻器 1 1296 名称可变进气电磁阀 01A 1320 名称发动机管理控制装置 1350 名称上游氧传感器 1351 名称下游氧传感器 1522 名称双速风扇总成电动控制单元 1603 名称总成（自动变速箱控制） 1630 名称自动变速箱控制单元 1642 名称控制继电器用于选档杆锁止调节器 2520 名称喇叭 2610 名称左大灯 2615 名称右侧前大灯 5015 名称风挡玻璃雨刮器马达 5115 名称前部/后部车窗清洗泵 5405 名称前大灯清洗泵 7020 名称防抱死制动控制单元 7122 名称助力转向电动泵总成 7800 名称检查ECU稳定性 8050 名称鼓风机马达（如果是单独的） BF00 名称座舱保险丝盒 BSI1 名称智能盒控制系统（BSI） C310 名称旅行挂车照明永久性正极供电插头 PSF1 名称保险丝板-发动机室保险丝盒 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 保险丝位置图PSF1 部件 PSF1 保险丝板-发动机室保险丝盒 电气 项目代码 说明 信息 BB00 名称电池 EM10A 名称压扁地线 (接地点编号 10A) EM10B 名称压扁地线 (接地点编号 10B) MC10 名称车身接地点编号 10 MC13 名称车身接地点编号 13 MM01 名称发动机接地点编号 01 PSF1 名称保险丝板-发动机室保险丝盒 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 保险丝位置图PSF1 部件 PSF1 保险丝板-发动机室保险丝盒 安装 项目代码 说明 信息 PSF1 名称保险丝板-发动机室保险丝盒 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 多路传输网络互联 部件 概述 项目代码 说明 信息 0004 名称仪表板 1282 名称燃油添加装置控制单元 1320 名称发动机管理控制装置 1630 名称自动变速箱控制单元 5007 名称雨水/亮度传感器 6031 名称马达和点击操作的前座乘客车窗升降机的控制元件 6032 名称点击操作的驾驶员侧车窗升降机马达 + 控制部件 6570 名称安全气囊和安全带张紧器控制单元 6811 名称天窗一触式马达 7020 名称防抱死制动控制单元 7215 名称多功能显示屏 7500 名称驻车辅助系统 ECU 7600 名称轮胎压力监控系统控制单元 8080 名称空调控制单元 8410 名称收音机 8415 名称CD 光盘转换匣 8602 名称车内保护单元（防盗警报） BSI1 名称智能盒控制系统（BSI） BSR1 名称挂车保险丝盒 C001 名称诊断接口 CV00 名称方向盘（COM 2000）下方的开关单元 PSF1 名称保险丝板-发动机室保险丝盒 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 多路传输网络互联CAN IS 部件 1320 发动机管理控制装置 电气 项目代码 说明 信息 1320 名称发动机管理控制装置 7020 名称防抱死制动控制单元 BSI1 名称智能盒控制系统（BSI） C001 名称诊断接口 E784 名称压扁一根信息导线 (或等电位 784) E900 名称压扁一根信息导线 (或等电位 900) E900B 名称压扁一根信息导线 (或等电位 900B) E901 名称压扁一根信息导线 (或等电位 901) E901B 名称压扁一根信息导线 (或等电位 901B) EM10C 名称压扁地线 (接地点编号 10c) MC10 名称车身接地点编号 10 PSF1 名称保险丝板-发动机室保险丝盒 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 00总成通用说明 功能 多路传输网络互联CAN IS 部件 1320 发动机管理控制装置 安装 项目代码 说明 信息 1320 名称发动机管理控制装置 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 10风扇总成 功能 自动变速箱 EW10A (RFJ) 部件 原理 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 10风扇总成 功能 自动变速箱 EW10A (RFJ) 部件 1630 自动变速箱控制单元 电气 项目代码 说明 信息 1630 名称自动变速箱控制单元 BSI1 名称智能盒控制系统（BSI） C001 名称诊断接口 E210 名称压扁一根信息导线 (或等电位 210) E900 名称压扁一根信息导线 (或等电位 900) E901 名称压扁一根信息导线 (或等电位 901) EB10 名称压扁 d 1 + 受保险丝编号 10 保护的蓄电池导线 EC06B 名称压扁 d 1 + 点火控制的 +ve 受保险丝编号 06B 保护的 EM46A 名称压扁地线 (接地点编号 46A) MC46 名称车身接地点编号 46 PSF1 名称保险丝板-发动机室保险丝盒 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 10风扇总成 功能 自动变速箱 EW10A (RFJ) 部件 1640 自动变速箱程序选择开关 电气 项目代码 说明 信息 1640 名称自动变速箱程序选择开关 BSI1 名称智能盒控制系统（BSI） EM46C 名称压扁地线 (接地点编号 46C) MC46 名称车身接地点编号 46 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 10风扇总成 功能 自动变速箱 EW10A (RFJ) 部件 1640 自动变速箱程序选择开关 安装 项目代码 说明 信息 1640 名称自动变速箱程序选择开关 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 10风扇总成 功能 自动变速箱 EW10A (RFJ) 部件 1642 控制继电器用于选档杆锁止调节器 电气 项目代码 说明 信息 1603 名称总成（自动变速箱控制） 1630 名称自动变速箱控制单元 1642 名称控制继电器用于选档杆锁止调节器 EC06B 名称压扁 d 1 + 点火控制的 +ve 受保险丝编号 06B 保护的 PSF1 名称保险丝板-发动机室保险丝盒 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 10风扇总成 功能 自动变速箱 EW10A (RFJ) 部件 1642 控制继电器用于选档杆锁止调节器 安装 项目代码 说明 信息 1642 名称控制继电器用于选档杆锁止调节器 车辆 : 307 (T6) 车辆识别号码： LDC933X3580866462 / OPR : 11693 范围 10风扇总成 功能 自动变速箱 EW10A (RFJ) 部件 1603 总成（自动变速箱控制） 电气
