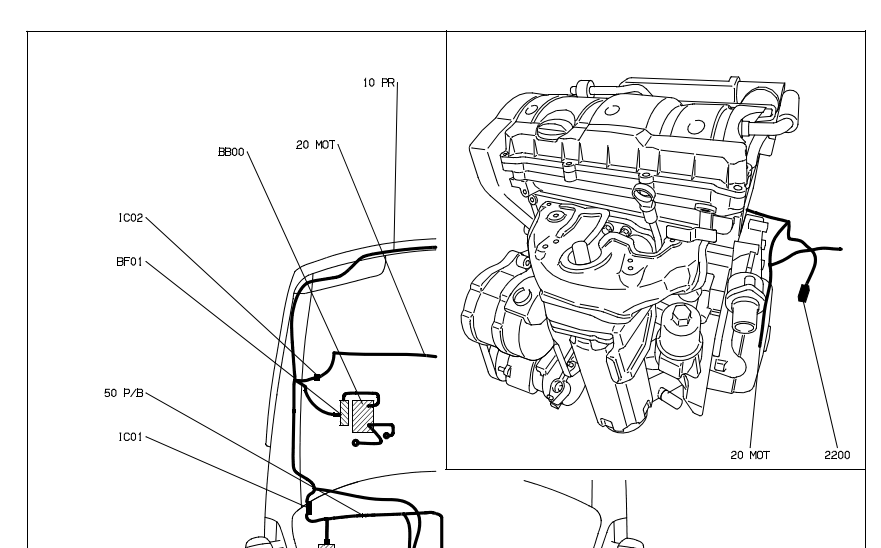

座舱保险丝盒(BF00) 座舱保险丝盒(BF00) 保险丝 安培 用途 F1 10A 汽车音响 F2 5A 组合仪表 – 中控锁 – 诊断插头 – 压力开关 – 电子防起动电控单元 F3 10A 车轮防抱死电控单元 – 气囊和预张紧控制盒 F4 10A 右近光灯 F5 5A 加热后风窗延时继电器 F6 10A 自动变速箱电控单元 – 禁止起动继电器 – 发动机电控单元 – 变速杆锁止驱动器控制继电器 F7 20A 喇叭 F8 F9 10A 左近光灯 F10 5A 左前-右后位置灯 F11 5A 右前-左后位置灯 F12 20A 组合仪表 – 空调面板 – 制动灯 – 倒车灯 转向灯开关 – 照明变阻器 – 乘客车窗升降器的乘客开关 – F13 5A 左后车窗升降器的前开关 – 左后车窗升降器的后开关 – 驾驶员升降器/后视镜控制面板 F14 10A 转向灯开关 F15 20A 危险信号灯开关 – 行李箱开关- 行李箱照明灯 – 中控锁控制盒 F16 20A 前点烟器 F17 15A 发动机多功能双继电器 – 燃油泵 F18 10A 左后雾灯 F19 10A 左远光灯 F20 30A 鼓风机电机 F21 15A 右远光灯 F22 15A 气囊和预张紧控制盒 F24 20A 前雨刮电机 – 前雨刮延时继电器 – 雨刮开关 F25 10A 汽车音响 – 蓝牙免提 – 诊断插头 – 组合仪表 – 电子防起动电控单元 F26 15A 左后顶灯 – 右后顶灯 – 前顶灯 F27 40A 前车窗升降继电器 F28 15A 照明信号开关 – 后车窗升降控制面板 – 驾驶员车门车窗升降/后视镜控制面板 – 组合仪表 – 杂物箱照明灯 F29 30A 加热后风窗延时继电器 F30 15A 地图阅读灯 – 前车窗升降继电器 1- +蓄电池 2- 未用 3- 组合仪表 - 发动机电控单元 4- 接地 5- 未用 6- 未用 7- 自动变速箱 – 发动机电控单元 – 中控锁控制盒 8- 冷却风扇诊断信息 9- 未用 10- 未用 11- 诊断信息 12- ABS(车轮防抱死系统) 13- 气囊和预张紧控制盒 14- 未用 15- L 线诊断总线 （发动机电控单元 + 自动变速箱） 16- +点火电源 绞接点 导线号 第 1 端 电器编号 第 2 端 电器编号 E621A 6211 中控锁控制盒 6235 (50 P/B) E621A - 6211A E621A 右后车门锁总成 6217 (67 PR/D) - 6211B E621A 乘客车门锁总成 6207 (65 P/P) - 6211C E621A 驾驶员车门锁总成 6202 (60 P/C) - 6211D E621A 左后车门锁总成 6212 (62 PR/G) - EB02 B02 座舱保险丝盒 BF00 EB02 - B02B EB02 前顶灯 3010 - B02C EB02 后顶灯 3022 - EC11 VE11 绞接点 EV13 EV13 (50 P/B) EC11 - VE11A EC11 驾驶员车门车窗升降/后视镜控制面板 6036 (60 P/C) - VE11B EC11 左后升降器后座开关 6100 (62 PR/G) - VE11C EC11 右后升降器后座开关 6105 (67 PR/D) - VE11D EC11 乘客升降器的乘客开关 6017 (65 P/P) - EM20B MC20 车身接地点 N40 MC40 EM20B 中间插接器 IC01A：线束10 PR – 50 P/B (23V NR) 插脚 导线号 说明 插脚 导线号 说明 1 13 2341/2342/ 233A 右前转向灯电源 2 410 最低机油压力信息 14 3 401 水温信号 15 1330/426/ 4260 发动机转速信息 4 2801 左远光灯控制 16 261/264A 左前位置灯电源 5 2802 右远光灯控制 17 2331/2332/ 232A 左前转向灯电源 6 18 262/263A 右前位置灯电源 7 1510 第 1 冷却风扇运行信息 19 8 700B/6739 车速信息 20 441 驻车-制动液液位信息 9 510 前清洗泵控制 21 400 发动机水温信息 10 530 后清洗泵控制 22 9007 诊断总线 L 线 - 发动机电控单元 + 自动变速箱 11 23 9006 诊断总线 K 线 - 发动机电控单元 + 自动变速箱 12 中间插接器 IC01B：线束10 PR – 50 P/B (23V MR) 插脚 导线号 说明 插脚 导线号 说明 1 8200/821/8 20 密码防起动输入/输出信息 13 220/222 倒车灯控制 - 右后转向灯电源 插脚 导线号 说明 1 BMF3 座舱保险丝盒电源(BF00) 2 BMF4 照明信号开关电源 中间插接器 IC02A：线束10 PR – 20 MOT (16V NR) 插脚 导线号 说明 插脚 导线号 说明 1 9007 诊断总线 L 线 - 发动机电控单元 + 自动变速箱 9 6742 变速杆锁止驱动器控制继电器 2 9006 诊断总线 K 线 - 发动机电控单元 + 自动变速箱 10 7046A/210 制动灯控制 3 8269 密码防起动唤醒信息 11 8081 空调压缩机许可请求输出 4 1330 发动机转速信息- 诊断/转速信息 12 8080 空调压缩机许可输入 5 13 8076 强制高速控制(冷却风扇) 6 8200 密码防起动输入/输出信息 14 7 700A/700 左前轮速信息 15 8 120 喷射双继电器提供的电源 16 8079 加热运行继电器控制 中间插接器 IC02B：线束10 PR – 20 MOT (14V NR) 插脚 导线号 说明 插脚 导线号 说明 1 100 起动线圈控制 8 401/400 水温信号-发动机水温信息 2 CC4/CM + APC 9 6789 雪地程序控制 3 1070/1072 发动机熄火信息 10 6790 强制一档程序控制 4 410 最低机油压力信息 11 6788 运动程序控制 中间插接器 IC70：线束46 HAB – 60 P/C (23V MR) 插脚 导线号 说明 插脚 导线号 说明 1 8410 左前扬声器控制+ 13 6411 上/下位后视镜电机控制 2 8411 左前扬声器控制- 14 6163B/6163 车窗升降器电源 3 A01 + ACC 15 VE11A/VE11 + 小灯 4 6117 后座升降功能停用继电器控制 16 6121 左后车窗升降器下降控制 5 6071 右前车窗升降器下降控制 17 6111 左后车窗升降器上升控制 6 6061 车窗升降器上升控制 右前 18 6171 右后车窗升降器下降控制 7 620C/620 中控锁控制 19 6161 右后车窗升降器上升控制 8 6211C/6211 后风窗驱动器控制 20 MC20A/MC20 接地 9 6290 左前门锁解锁位置信息 21 10 6291 左前门锁锁定位置信息 22 11 6142 左/右位置后视镜电机控制 23 12 6410 公共位置后视镜电机控制
