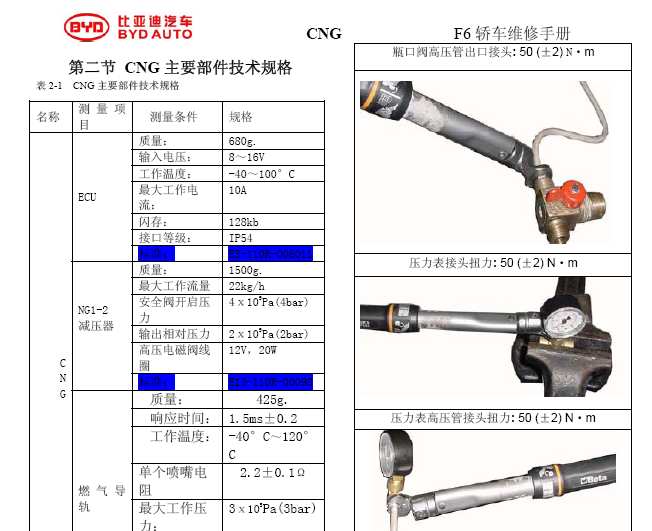

第二节 CNG主要部件技术规格 表2-1 CNG主要部件技术规格 第三节 CNG 系统安装扭力表 名称 测量项目 测量条件 规格 质量： 680g. 输入电压： 8～16V 工作温度： -40～100°C 最大工作电流： 10A 闪存： 128kb 接口等级： IP54 ECU 标准： E3-110R-006011 质量： 1500g. 最大工作流量 22kg/h 安全阀开启压力 4ⅹ105Pa(4bar) 输出相对压力 2ⅹ105Pa(2bar) 高压电磁阀线圈 12V，20W NG1-2 减压器 标准： E13-110R-00098 质量： 425g. 响应时间： 1.5ms±0.2 工作温度： -40°C～120°C 单个喷嘴电阻 2.2±0.1Ω 最大工作压力： 3ⅹ105Pa(3bar) 喷嘴驱动方式 Peak CNG 燃气导轨 标准： E3-110R-000020 瓶口阀高压管出口接头: 50 (±2) N·m 压力表接头扭力: 50 (±2) N·m 压力表高压管接头扭力: 50 (±2) N·m 减压器高压管入口: 50(±2) N·m CNG F6 轿车维修手册 3 充气阀高压管: 50(±2) N·m 瓶口阀扭力: 270 (±10) N·m 第三章 主要零部件维修 第一节 维修保养专用工具 A) 力矩扳手 B) 力矩扳手 C) 进气装置（ 需要 200×105 Pa（200bar）压缩空气，用于高压检漏测试) D) 固定钳 CNG F6 轿车维修手册 4 E) 量规（0.6mm） 一级舱减压阀必备 F) 测漏液 检测时可以显示漏气现象 G) 密封胶 保证装配零件的密封性  装有OMEGAS 程序的笔记本电脑或台式机  检测线束  减压器固定台架 第二节 NG1-2 减压器 NG1-2 减压阀用于BYDF6轿车天然气多点顺序喷射系统，其出口压力设定为比发动机进气岐管绝对压力高2ⅹ105Pa(2bar)。当发动机进气歧管绝对压力发生变化时，NG1-2减压阀通过补偿管路自动改变其出口压力，并保持比发动机进气岐管绝对压力高2ⅹ105Pa(2bar)。 NG1-2 减压阀为一级减压阀，内有相关阀门及膜片。每只减压阀均有与发动机循环水相连的循环水管路。NG1-2 减压阀的入口处设有高压电控截止阀。 NG1-2 减压阀的一级减压舱设有安全阀，开启压力为4ⅹ105Pa(4bar)。入口处装有压力传感器，用于燃气含量的显示。如图2-3所示。 图 2-3 2.1 NG1-2 维修保养 1、NG1 减压器使用期限为≥200000 公里。 2、每行驶100000 公里要对NG1 减压器进行定期检查。 3、在检查期间，朗第伦索将提供最终更换部件。 4、检查必须由熟练的技术人员来完成。 5、检查后，必须要进行测漏和高压检查。 6、NG1 是一个精度很高的减压阀；装配和维修保养不简易，需要使用专用工具。 7、每50000 公里： ①清除减压器内部的可能出现的油渍 ②检查可能出现在减压器及气管上的外漏 8、每100000 公里 ①检查进气过滤器的情况，进行清洁或在必要时更换 9、为以防出现故障，在200000 公里时使用备件包对减压器进行维修。请用“故障诊断”来判断故障原因。 CNG F6 轿车维修手册 5 2.2 NG1－2 减压器备件 检查时必须将NG1－2 减压器从车上卸下。 1、如果没有经过培训的技术人员在场，不可对NG1－2 减压阀进行维修保养操作，必要时可以更换减压阀。 2、如果经过培训的人员在场且有专用维修工具时，可以对NG1－2 减压阀进行维修保养，更换零配件，完毕后装回发动机舱内。 NG1－2 减压器备件包 第一部分：耗损件 ①所有减压器O 型圈 ②所有减压器垫圈 ③膜片 ④阀芯 ⑤调压螺栓及高压传感器的塑料塞 ⑥防震支杆 ⑦进气截止阀的移动及密封零件 ⑧进气过滤芯 第二部分：备件 ①12V 电磁线圈 ②级弹簧 2.3 NG1－2 减压器修理包 序号 编号 产品名称 单套零件包数量 60 254282031 弹簧垫圈D.12x6.1x1.2 4 59 143081031 螺母M6 UNI5588 4 26 149119030 一级膜片上膜片 1 25 149137030 NG1 膜片下膜片 1 24 206060350 一级膜片 1 18 173147381 O 形密封圈2100 25.12x1.78 viton 75 Sh. 1 10 173096371 O 形密封圈 2037 1,78 X 9.25 1 8 254260021 垫圈.M 7 1 7 143412031 螺母M7 UNI5588 1 6 209096050 弹簧3.8X28X55 1 28 173030371 O 形密封圈2031 7,66X1,78 3 308011031 螺栓.M3X5 2 254257031 垫圈.M 3 7X0.5H UNI 6592 2 133500300 压力传感器护盖 1 203091001 压力传感器滑动变阻 1 209020030 弹簧2,5X11X44,5 1 173148381 O 形密封圈2010 2.57x1.78 2 254102101 垫圈13,9X19X1,5 1 49 173093371 O 型密封圈8.73X1.78 70SH 1 52 254292061 垫圈.1/4 GAS GM0502 2 54 173055371 O 型密封圈2043 10,82X1,78 1 56 209030030 弹簧1,3X13X22 1 55 161008071/03 过滤器 1 254274031 弹簧垫圈.U16X22.7X1.5 1 3 173070371 O 型密封圈106 6,75X1,78 1 4 254405400 垫圈 1 32 308433070 螺栓M5X12 1 31 143434070 螺母M5 1 37 173084371 O 型密封圈 114 11,11X1,78 1 620923000 1 68 218012010 V.C.E.D.开关阀销2X12 1 CNG F6 轿车维修手册 6 71 302060100 高压开关阀 1 70 173035381 O 型密封圈2056 14X1.78 75Sh. 1 75 173133381 O 型密封圈2015 3.69X1.78 1 72 173145381 O 型密封圈2093 23.53x1.78 1 22 173146381 O 型密封圈2075 18.77x1.78 1 17 302022100 一级阀芯 1 29 173223371 O 型密封圈19X1 NBR 1 12 173116371 O 型密封圈2224 56.87X1.78 1 115050030 双锥卡套D6 1 185005470 1 154029440 1 185021400 1 20 260052100 一级阀座 1 154029440 1 185013400 1 2.4 NG1－2 减压器故障诊断 现象描述 处理方法 减压器出气口不能正常出气 检查进气电磁阀的功能特别是线圈情况 减压器供气不足 进气电磁阀过滤芯堵塞 电磁阀不能完全打开 某一级舱的工作不正常 减压器运行在温度过低的情况 检查水循环部分 很难调节怠速 某一级舱的工作不正常 检查MAP 补偿循环是否连接正常 外壳漏气 检查外壳盖的紧固圈 检查密封圈/膜片情况 发动机时出现内部漏气 检查进气口的电磁阀，特别是内部密封件的情况 水循环部分的出现漏水 检查连接处的密封圈情况 安全阀处出现漏气 检查各级舱压力，各级舱阀芯及膜片 2.5 维修保养NG1－2 减压器的必备专用工具 对于NG1－2 减压器的维修及保养，为了防止出现如故障诊断中的各种问题，必须使用专用工具对减压器进行维修及保养。 以下是对NG1－2 减压器的临时检测的两个方法： （一)、“升级版”可以对减压器进行全面分析以便解决使用时可能出现的问题。 （二)、“基础版”可以分析和检查可能出现的泄漏及测量正常的出口压力。 2.6 NG1－2 减压器“升级版”检测台 NG1-2减压器“升级版”检测台如图2-4所示 CNG F6 轿车维修手册 7 图2-4 1)尽可能使用最大出口压力为250ⅹ105 Pa (250bar)的氮气来控制检查减压器。 2)高压手动截至阀，与CNG 瓶口阀特性一样。 3)减压器进气口压力的压力表，范围0—300ⅹ105Pa(300bar)。 4)供给电磁阀12V 电压的电池。 5)供气部分的装置，使用照片C 或普通双锥供气装置。 6)在进行检查时固定减压器的工具。 7)减压器出气口压力的压力表，范围0—10ⅹ105Pa(10bar)。 8)限制和关闭减压器流量的低压手动截止阀。 9)限制进气压力的减压阀。 10)模拟水循环的空气压缩机，3ⅹ105Pa(3bar)的压力管线。 11)手动截止阀。 12)一级舱压力表，范围0—10ⅹ105Pa(10bar)。 13)流量测量阀。 14)真空压力表，范围0～-1ⅹ105Pa(-1bar)。 15)模拟MAP 压力的真空泵，范围0～-1ⅹ105Pa(-1bar)。 2.7 NG1－2 减压器“基础版”检查台 NG1 减压器“基础版”检测台与“升级版”检测台的基本检测装置配置是相同的，并且要保证相同的位置和特性。 1)氮气的高压管线。 2)高压手动截至阀。 3)减压器进气口压力的压力表。 4)供给电磁阀12V 电压的电池。 5)供气部分的装置。 6)在进行检查时固定减压器的工具。 7)减压器出气口压力的压力表。 8)低压手动截止阀。 CNG F6 轿车维修手册 8 2.8 NG1－2 爆炸图 CNG F6 轿车维修手册 9 名 称 Description 序号 No 零件编号 Part No. 中 文 Chinese 英 文 English 数量Qty 1 133708300 安全盖 弹簧D 0.4×4×14 1 2 308523070 调整螺钉M8×0.75 螺母M10×1 CH18 H5 1 3 173070371 O形密封圈 106 6.75×1.78 阀芯 1 4 254405400 垫圈 V.C.E.D开关阀销 2×12 1 5 182009100 GUDA MOLLA D.19.5 RID NG2-3-5 O形密封圈2056 14×1.78 1 6 209096050/02 弹簧 3.8×28×55 1￠-2￠ST。NG2 高压开关阀 1 7 143412031 螺母 M7 UNI 5588 O形密封圈2093 23.53×1.78 1 8 254260021 垫圈 M7 止动环 D9 UNI7437-75 1 9 269012030/09 一级杠杆连杆 垫圈D9×3.7×1.5H 1 10 173096371 O形密封圈2037 1.78 ×9.25 O形密封圈2015 3.69×1.78 1 11 136788030 安全阀体 弹簧D 0.4×4×14 1 12 173116371 O形密封圈2224 56.87×1.78 VITON 螺母M10×1 CH18 H5 1 13 149134200/01 隔离片 阀芯 1 14 173133381 O形密封圈2015 3.69×1.78 VITON V.C.E.D开关阀销 2×12 1 15 136948200 一级阀体 First stage body 1 16 194055010 一级杠杆 First stage lever 1 17 302022100 一级阀芯 First stage valve TN1 N.F. 1 18 173147381 O形密封圈 2100 25.12×1.78 VITION 75 SH O-Ring gasket 2100 25.12×1.78 VITION 1 19 236414100 进气口 M16×1 Gas inlet fitting M16×1 1/4 gas NG2 1 20 260052100/02 一级阀座 First stage valve seat 1 21 118145000 线圈 12V 20W Coil 12V 20W 1 22 173146381 O形密封圈 2075 18.77×1.78 VITON 75 SH O-Ring gasket 2075 18.77×1.78 VITON 75 2 23 278025100/01 水管接头D10 M10×1 NG1 NG2 Water fitting D10 M10×1 NG1 NG2 1 24 206060350/03 一级膜片 1st stage diaphragm upper disc 1 25 149137030 NG1膜片下膜片 NG1diaphragm lower disc 1 26 149119030 一级膜片上膜片 First stage cover diaphragm upper disc 1 27 133821200/07 二级腔盖 Second stage cover D.GO 1 28 173030371 O形密封圈 2031 7.66×1.78 O-Ring gasket 2031 7.66×1.78 3 29 173223371 O形密封圈 19×1 NBR O-Ring gasket 19×1 Nbr 1 30 278101100 MAP管接头M6×1 CH7 LAV MAP fitting M6×1 CH7 Lav 1 31 143434070 螺母M5 Medium hex inox nut 1 32 308439070 螺栓 M5×12 Inox hex screw M5×12 1 CNG F6 轿车维修手册 10 UNI5739 33 263006071 钢珠￠7 Sphere ￠7 1 34 308439070 螺栓 M5×6 A2-80 Inox screw PH 5×6 A2-80 2 35 218015010 一级阀销TN1 D.4 H.23.8 1st stage pin TN1 D.4 H.23.8 1 36 296161100 文丘里管M5×0.5L 21.5 RID.NG1 Venturi pipe M5×0.5L 21,5 press reg NG1 1 37 173084371 O形密封圈 114 11,11×1.78 O-Ring gasket 114 11,11×1.78 1 38 278199100/01 出气口接头 D.7 M14×1 Outlet gas fitting D.7 M14×1 1 39 287102100 安全阀插销 Relief valve plug 1 40 209089050/01 弹簧0.6×6.4×16 Spring 0.6×6.4×16 1 41 555013000 气体压力传感器 Gas pressure tranducer 1 49 173093371 O形密封圈8.73×1.78 70 SH O-Ring gasket Viton 8.73×1.78 70 SH 1 50 287310021 螺堵8.8 M10×1 DIN 908 Allen plug TCEI 8.8 M10×1 DIN 908 1 51 308426030 调整螺栓 1/4GAS INOX Fitting screw 1/4gas INOX 1 52 254292061 垫圈1/4 GAS GM0502 Washer 1/4 GAS GM0502 2 53 236382100 传感器转向装置 Transducer bend 1 54 173055371 O形密封圈 2043 10.82×1.78 O-Ring gasket Viton 2043 10.82×1.78 1 55 161008071/03 过滤器 Fitter Aisi 304 CF880 1 56 209030030/03 弹簧1.3×13×22 Spring 1.3×13×22 1 57 254200031 垫圈M16 GM0505D Bondcd washer M16 0505D 1 58 236415030 进气口接头M16×1/M12×1 Gas inlet fitting M16×1/M12×1 1 59 143081031 螺母M6 UNI5588 Hex nut M6 UNI5588 4 60 254282031 弹簧垫圈 D 12×6.1×1.2 Spring washer D 12×6.1×1.2 4 61 308279070 螺栓M6×29.5 Stud bolt screw M6×29.5 INOX 4 64 127005100/03 线圈阀座 VCE Solenoid valve sleeve 1 65 209021150 弹簧D 0.4×4×14 Spring D 0.4×4×14 1 66 143017030 螺母M10×1 CH18 H5 M10 Nut CH18 H5 1 67 215019100 阀芯 Mobile core 1 68 218012010 V.C.E.D开关阀销 2×12 V.C.E.D.ON-OFF Valvle pin 2×12 1 70 173035381 O形密封圈2056 14×1.78 O-Ring gasket 2056 14×1.78 1 71 302060100 高压开关阀 Hi pressure ON-OFF valve 1 72 173145381 O形密封圈2093 23.53×1.78 O-Ring gasket 2093 23.53×1.78 VITON 75 1 73 106037021 止动环 D9 UNI7437-75 Stop ring D9 1 74 254028200 垫圈D9×3.7×1.5H Washer D9×3.7×1.5H 1 75 173133381 O形密封圈2015 3.69×1.78 O-Ring gasket 2015 3.69×1.78 1 CNG F6 轿车维修手册 11 第三节 NG1－2 减压器的维修 3.1 一级舱的维修 一级舱的拆解： 用卸下安全盖(1)，卸下4 个螺栓(59)及4 个垫片(60)，注意一级弹簧会使一级舱壳体弹开。 取下一级舱盖(27),弹簧(6)；卸下螺母(7)，取下垫片(8)并去掉膜片圆片(26)。 取下膜片(24)；从连接杆(9)处卸下膜片底部圆盘(25)；抬起安装在分离盘上的2 个M3 螺丝并 取下分离圆盘(13)。卸下连杆。完全取出一级舱阀。 一级舱的组装： 特别注意：根据图示用正确的扭力拆装。 1、在一级舱壳体座上装入一级阀(17)。用螺丝(34)和螺母(31)组装一级舱连杆(16+32+35)。 确保一级舱连杆用TC Philips 螺丝拧紧在一级舱体上（参照扭力表）。螺丝必须全部拧紧在一级舱壳体上：如果保留部分阀体就会出现故障。 2、在使用量规前先调整一级舱阀。然后调整阀体接触量规并用螺母拧紧，确保阀体已经固定。 3、安装连接杆（9）及其O 型圈（28）在一级舱分离圆盘(13)的中心孔处装入一个新的OR(29)和外置OR(12)在一级舱分离圆盘的中心孔处涂抹密封胶然后固定O 型圈。固定一级舱分离圆盘使中心孔嵌入小管并确保一级舱分离圆盘的连杆进入一级舱体的座内。 4、安装一级舱底部圆盘(25)在连杆(9)上，然后依次安装上膜片(24)，顶部圆盘(26)，垫片(8)和螺母(7)，如图所示。 5、固定顶部圆盘并确保支撑弹簧面的边缘向上及在连杆和膜片之上。在螺纹上涂抹密封胶，并按照扭力表拧紧。 CNG F6 轿车维修手册 12 6、将弹簧(6)放在顶部圆盘上 7、先组装调整螺栓和弹簧向导(2+5)，润滑垫片(4)剂新的O 型圈(3)。把这几个零件固定在一级舱盖上。 8、将一级舱盖(27)放在一级舱壳体上，注意MAP 接头方向应与壳体标注的出气口方向一致。在螺栓的螺纹处涂抹密封胶。安装垫片(60)及螺栓(59)，并依据扭力表拧紧螺栓。 9、在V.C.E 电磁阀套上安装新OR(70)；把阀芯放入V.C.E 电磁阀套中。 10、将V.C.E 电磁阀套涂抹密封胶后，按照扭力表说明，拧紧在阀芯座上。 11、将线圈用连接器安装在正对出气口方向的位置，并用螺母安装扭力表拧紧。 3.2 外部装置的维修 为了防止出现漏气和漏水，需进行外部装置维修。外部装置的拆卸： 卸下2 个水管接头(23)及O 型圈(28)。 卸下整体的泄压阀（39+73） 卸下出气口接头（38） 外部装置的组装： 特别注意：根据图示用正确的扭力拆装 具体步骤如下： 1、将O 型圈（28）安装在水管接头上。 用15+-2Nm 的扭力将水管接头固定在一级舱壳体上。 将密封胶涂抹在泄压阀上（11）。 将泄压阀和O 型圈安装扭力表固定好。 CNG F6 轿车维修手册 13 2、将O 型圈（37）安装在出气口接头（38）上。 按照扭力表将出气口接头安装在一级舱壳体上。 3.3 过滤芯的维修 卸下进气口接头（58），取下垫片（57），滤芯（55），弹簧（56）和O 型圈（54） 特别注意：根据图示用正确的扭力拆装。 具体步骤如下： 将密封胶涂抹在接头（58）的螺纹上按照顺序依次安装新的O 型圈（ 54 ），新的滤芯（ 55 ）， 弹簧（56）及新的垫片（57）。如下图所示。 按照扭力表将接头固定好。 以下图片为过滤芯的断面图： 3.4 对维修过的减压器进行检验 通过前面章节（基础的或者升级的版本）里提到的方法对NG1 进行组装并对其进行检查看它与基础版试验台连接后出现的情况。 检验过后需对减压阀进行如下操作： （1）现在从气路和水路循环来检查泄露：如下操作： ●固定减压器的接头（工具6）保证在检验过程中牢固 ●正确的把高压管连接到进气口处（工具5） ●选用合适的卡箍， （2）在出气口处接入通气软管，同样，把手动阀(8)也接好。 ●关闭手动阀（8），以关闭出气循环. ●从蓄电池(4)给电磁线圈连上12 V电源线 ●打开手动阀(2)，以打开高压气路循环 （3）如果在试验台上测试NG2，打开手动阀，通过减压阀9 调整进气压力，使压力达到15ⅹ105Pa(15bar)，50ⅹ105Pa(50bar)，100ⅹ105Pa(100bar) 和200ⅹ105Pa(200bar)，数据可以通过压力表3 来看到。 ●在高压通路状态下，用检漏仪检查高压管路的密封包括进气部分和M12 的接头处。 ●给电磁线圈通电，让电磁阀打开，高压气体进入减压器，这时减压器内应该有正常的压力 ●检漏，用检漏仪的泡沫涂于下列位置： ●减压器膜片 ●出气口 ●安全阀 ●表面的边缘 ●高压部分包括进气组合和M12 接头 ●堵头 （4）如果发现有漏气的地方，进行如下操作： ●通过关闭手动阀(2)关闭高压管路 ●打开手动阀(8)，让减压器内的气体排放到外面 ●拔下12V 电源插头，断电 ●从NG1 实验台上取下减压器 ●维修漏气的地方 ●解决问题（更换有问题的零件） ●重新放回实验台进行检测，检测部位要包括以上提
