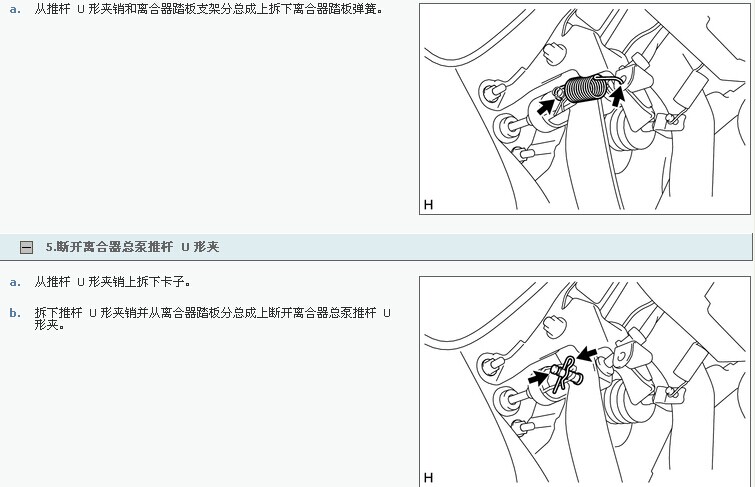

RM30Y0CG _52 动力传动系 _018651 离合器 _0095762 离合器踏板 A 离合器 离合器踏板 拆卸 程序 1.拆卸仪表组 1 号装饰板 单击此处 车辆内饰>内饰板/装饰件>仪表板安全垫>拆卸201311,999999,_58,_018680,_0095952,RM100000000ALLU_01_0150, 2.拆卸仪表板 1 号底罩分总成 单击此处 车辆内饰>内饰板/装饰件>仪表板安全垫>拆卸201311,999999,_58,_018680,_0095952,RM100000000ALLU_01_0149, 3.拆卸仪表板下装饰板 单击此处 车辆内饰>内饰板/装饰件>仪表板安全垫>拆卸201311,999999,_58,_018680,_0095952,RM100000000ALLU_01_0105, 4.拆卸离合器踏板弹簧 a. 从推杆 U 形夹销和离合器踏板支架分总成上拆下离合器踏板弹簧。 5.断开离合器总泵推杆 U 形夹 a. 从推杆 U 形夹销上拆下卡子。 b.拆下推杆 U 形夹销并从离合器踏板分总成上断开离合器总泵推杆 U 形夹。 6.拆卸离合器踏板支架分总成 a. 从离合器踏板支架分总成上分离卡夹。 b.从离合器起动开关总成上断开连接器。 c.从仪表板加强件和离合器总泵总成上拆下螺栓、2 个螺母和离合器踏板支架分总成。 7.拆卸离合器起动开关总成 a. 从离合器踏板支架分总成上拆下螺母和离合器起动开关总成。 备注： 确保在拆卸期间不要转动离合器起动开关总成，以防止其损坏。 8.拆卸离合器踏板限位螺栓 a. 松开锁紧螺母并从离合器踏板支架分总成上拆下离合器踏板限位螺栓。 9.拆卸离合器踏板分总成 a. 从离合器踏板支架分总成上拆下螺栓、螺母和离合器踏板分总成。 提示： 固定螺栓时转动螺母。 10.拆卸离合器踏板轴环 a. 0.438,1.729 0.438,1.396 false 1.177,1.49 1.177,1.156 false 2.865,1.052 2.865,0.719 false 0.385,1.75 0.698,1.906 0.313,0.156 10 false *1 1.125,1.521 1.438,1.677 0.313,0.156 10 false *2 2.813,1.083 3.125,1.24 0.313,0.156 10 false *1 *1*2*1*1 离合器踏板弹簧衬套 *2 离合器踏板轴环 从离合器踏板分总成上拆下 2 个离合器踏板弹簧衬套和离合器踏板轴环。 11.拆卸离合器踏板 1 号缓冲垫 a. 从离合器踏板分总成上拆下 2 个离合器踏板 1 号缓冲垫。 RM30Y0CG _52 动力传动系 _018651 离合器 _0095760 离合器系统 (C50) T 离合器 离合器系统 (C50) 故障症状表 提示： 使用下表，有助于确定故障症状的原因。如果列出多个可疑部位，则在表中“可疑部位”栏中，症状的可能原因按照可能性大小顺序列出。按照所列顺序检查可疑部位，以检查各症状。必要时更换部件。 离合器系统 症状 可疑部位 链接 离合器抖动 发动机支座（松动） - 离合器盘总成（径向跳动过大） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器盘总成（油污） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器盘总成（磨损） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器盘扭力弹簧（损坏） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器盘总成（磨光） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 膜片弹簧（顶端不对齐） 201311,999999,_52,_018651,_0095765,RM100000000AKU7, 难以踩下离合器踏板 离合器踏板（损坏） 201311,999999,_52,_018651,_0095762,RM100000000AKTY, 离合器油（脏污） 201311,999999,_52,_018651,_0095760,RM100000000AKTR, 离合器总泵总成（损坏） 201311,999999,_52,_018651,_0095763,RM100000000AKU1, 分离缸活塞（损坏） 201311,999999,_52,_018651,_0095764,RM100000000AKU5, 分离叉支撑件（损坏） 201311,999999,_52,_018651,_0095765,RM100000000AKUA, 离合器盖总成（损坏） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器踏板绵软 离合器管路（管路进气） 201311,999999,_52,_018651,_0095760,RM100000000AKTR, 离合器总泵总成（损坏） 201311,999999,_52,_018651,_0095763,RM100000000AKU1, 分离缸活塞（损坏） 201311,999999,_52,_018651,_0095764,RM100000000AKU5, 离合器有异响 离合器分离轴承总成（磨损、脏污或损坏） 201311,999999,_52,_018651,_0095765,RM100000000AKUA, 离合器盘扭力弹簧（损坏） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器打滑 离合器踏板（自由行程失调） 201311,999999,_52,_018651,_0095762,RM100000000AKTV, 离合器盘总成（油污） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器盘总成（磨损） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 膜片弹簧（损坏） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 压盘（变形） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 飞轮分总成（变形） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器分离不彻底 离合器踏板（自由行程失调） 201311,999999,_52,_018651,_0095762,RM100000000AKTV, 离合器管路（管路进气） 201311,999999,_52,_018651,_0095760,RM100000000AKTR, 离合器总泵总成（损坏） 201311,999999,_52,_018651,_0095763,RM100000000AKU1, 分离缸活塞（损坏） 201311,999999,_52,_018651,_0095764,RM100000000AKU5, 离合器盘总成（不一致） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器盘总成（径向跳动过大） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器盘总成（摩擦片破裂） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器盘总成（脏污或烧坏） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器盘总成（油污） 201311,999999,_52,_018651,_0095765,RM100000000AKU8, 离合器盘总成（花键润滑脂不足） 201311,999999,_52,_018651,_0095765,RM100000000AKU7, FaceBox 12.拆卸离合器踏板衬套 a. 将离合器踏板分总成固定在台钳的两个铝板之间。 备注： 不要过度紧固台钳。 b.使用 8 mm 六角套筒扳手和锤，从离合器踏板分总成上拆下离合器踏板衬套。 13.拆卸离合器踏板垫 a. 从离合器踏板分总成上拆下离合器踏板垫。 FaceBox
