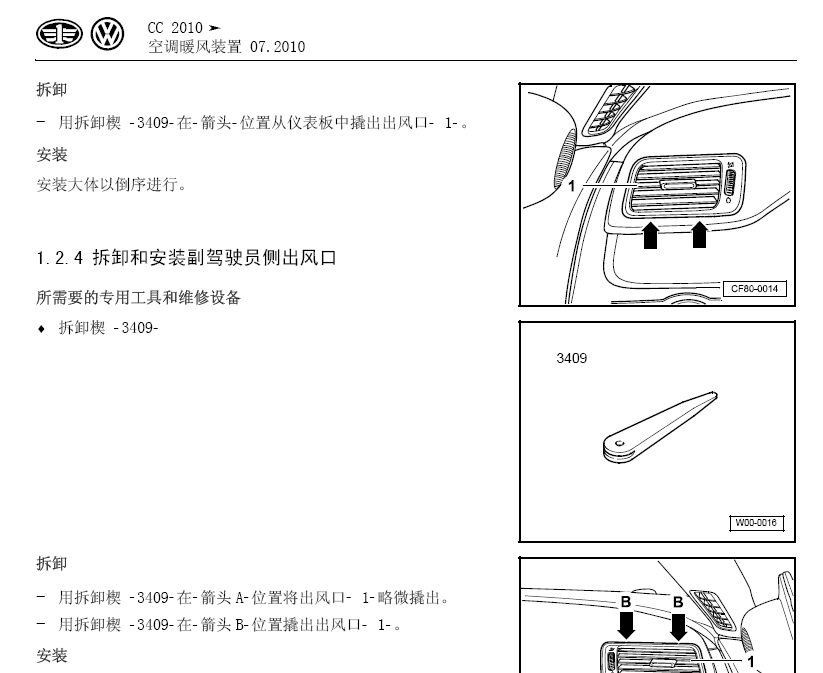

 空调暖风装置 07.2010 1 维修暖风装置 1  1 维修暖风装置 1.1 拆卸和安装粉尘及花粉滤清器  粉尘及花粉滤清器更换周期 保养表。  粉尘和花粉滤清器有不同的规格（带或不带活性碳过滤层）  电子备件目录。 拆卸 - 从空调暖风装置上旋出塑料螺栓- 2- ，并取下隔离板- 1- 。 - 沿- 箭头- 方向脱开盖板- 3- 。 - 向下从空调暖风装置中取出粉尘及花粉滤清器。 安装 注意粉尘及花粉滤清器的安装位置。 安装大体以倒序进行。 1.2 拆卸和安装出风口 拆卸和安装中部出风口 2 页 拆卸驾驶员侧出风口 3 页 拆卸副驾驶员侧出风口 4 页 拆卸和安装脚部空间后座通风道 4 页 80 - 暖风装置 提示 N80-10014 1 2 1 2 3 N80-10001 N80-10053 提示 CC 2010 空调暖风装置 07.2010 修理组80 - 暖风装置  2 拆卸和安装右侧脚部空间出风口 5 页 拆卸和安装左侧脚部空间出风口 5 页 拆卸和安装后座出风口空气导管 6 页 拆卸和安装后座出风口 7 页 1.2.1 拆卸和安装中部出风口 所需要的专用工具和维修设备  拆卸楔 - 3409-  前端钩子 - 3370- 拆卸 - 将拆卸楔 - 3409- 装至中部出风口和仪表板之间，并将出风口 略微撬起。 3409 W00-0016 3370 W00-0509 3409 N80-10219 CC 2010 空调暖风装置 07.2010 1 维修暖风装置 3  - 将前端钩子 - 3370- 装至中部出风口和仪表板之间，使前端钩 子位于中部出风口的- 箭头- 位置。 - 用前端钩子 - 3370- 将中部出风口从仪表板中拉出。 分解和组装中部出风口 3 页 安装 安装大体以倒序进行，同时必须注意以下几点： - 将中部出风口的上部- 箭头 A- 装入仪表板。 - 将仪表板的凸起- 箭头 B- 与中部出风口卡槽对齐。 - 将中部出风口装入仪表板。 1.2.2 分解和组装中部出风口 分解 - 拆卸中部出风口 2 页。 - 松开挡板的全部卡止件- 箭头- 。 - 沿- 箭头- 方向拉出出风口- 1- 和- 2- 。 组装 组装大体以倒序进行。 1.2.3 拆卸和安装驾驶员侧出风口 为避免损坏仪表板，撬出时使用一块垫板。 所需要的专用工具和维修设备  拆卸楔 - 3409- o o A A A B N80-10221 N80-10109 1 2 提示 3409 W00-0016 CC 2010 空调暖风装置 07.2010 修理组80 - 暖风装置  4 拆卸 - 用拆卸楔 - 3409- 在- 箭头- 位置从仪表板中撬出出风口- 1- 。 安装 安装大体以倒序进行。 1.2.4 拆卸和安装副驾驶员侧出风口 所需要的专用工具和维修设备  拆卸楔 - 3409- 拆卸 - 用拆卸楔 - 3409- 在- 箭头A- 位置将出风口- 1- 略微撬出。 - 用拆卸楔 - 3409- 在- 箭头B- 位置撬出出风口- 1- 。 安装 安装大体以倒序进行。 1.2.5 拆卸和安装脚部空间后座通风道 两侧后座通风道的拆卸方法相同，只是左右相反。 拆卸 - 拆卸副驾驶员座椅或驾驶员座椅 车身内部维修; 修理 组： 72; 拆卸和安装前座椅。 - 拆下中控台 车身内部维修; 修理组： 68; 拆卸和安装中 控台。 - 拆卸门槛饰条 车身内部维修; 修理组： 68; 门槛饰条； 拆卸和安装门槛饰条。 3409 W00-0016 提示 CC 2010 空调暖风装置 07.2010 1 维修暖风装置 5  - 抬高地板垫，从底板中脱开后座通风道并将其从空调暖风装 置- 箭头- 中拉出。 安装 安装大体以倒序进行。 安装后座通风道时，注意要先将后座通风道推到空调暖风装 置-箭头-上，然后将其卡入底板。 1.2.6 拆卸和安装右侧脚部空间出风口 拆卸 - 拆下手套箱 车身内部维修; 修理组： 68; 拆卸和安装手 套箱。 - 从空调暖风装置上旋出塑料螺栓- 2- ，并拆下隔离板- 1- 。 - 旋出紧固螺钉- 2- 并从空调暖风装置上脱开右侧脚部空间出风 口- 1- 。 安装 安装大体以倒序进行。  螺钉拧紧力矩：1.5 Nm 针对带手套箱冷却装置的车辆，注意冷却软管的具体位置。 1.2.7 拆卸和安装左侧脚部空间出风口 拆卸 - 拆下驾驶员侧脚部空间盖板 车身内部维修; 修理组： 68; 杂物箱、盖板和挡板；拆卸和安装驾驶员侧脚部空间盖板。 N80-10052 N80-10052 提示 N80-10014 1 2 1 N80-10046 提示2 CC 2010 空调暖风装置 07.2010 修理组80 - 暖风装置  6 - 拆卸驾驶员侧杂物箱 车身内部维修; 修理组： 68; 杂物 箱、盖板和挡板；拆卸和安装驾驶员侧杂物箱。 - 旋出紧固螺钉- 2- 并拆下左侧脚部空间出风口- 1- 。 安装 安装大体以倒序进行。  螺钉拧紧力矩：1.5 Nm 1.2.8 拆卸和安装后座出风口空气导管 拆卸 - 拆卸中控台 车身内部维修; 修理组： 68; 拆卸和安装中 控台。 - 拆卸中间扶手 车身内部维修; 修理组： 72; 后座椅；拆 卸和安装中间扶手。 - 旋出螺栓- 1- 。 - 将后座出风口空气导管- 2- 沿- 箭头- 方向向后推动，从定位 件- 4- 处松开固定件- 3- 。 N80-10125 1 2 CC 2010 空调暖风装置 07.2010 1 维修暖风装置 7  - 将后座出风口空气导管- 2- 沿- 箭头- 方向向后从中控台- 5- 中 取出。 安装 安装大体以倒序进行。 1.2.9 拆卸和安装后座出风口 拆卸 - 拆卸后部挡板 车身内部维修; 修理组： 68; 拆卸和安装 后部挡板。 - 旋出出风口的螺栓- 1- 。 - 将后座出风口从底部固定座中略微抬起，并从后部挡板的固 定槽中取出后座出风口。 安装 - 将出风口的固定销插入挡板的固定槽- 箭头- 位置，旋入螺 栓- 1- 。 - 检查出风口调节装置- 1- 的功能。 N80-10111 1 1 N80-10111 1 1 N80-10112 1 CC 2010 空调暖风装置 07.2010 修理组80 - 暖风装置  8 如果功能正常： - 拧紧螺栓- 1- 。 拧紧力矩：1.5 Nm 如果功能不正常： - 松开螺栓- 1- 并校准出风口直至调节装置的功能正常。 - 拧紧螺栓- 1- 。 拧紧力矩：1.5 Nm - 安装后部挡板 车身内部维修; 修理组： 68; 杂物箱、盖 板和挡板；拆卸和安装后部挡板。 1.3 拆卸和安装热交换器 所需要的专用工具和维修设备  收集盘 - VAS 6208-  直径至 40 mm 的软管夹 - 3093-  气动喷枪，标准 1.3.1 拆卸 - 拆卸空气滤清器后部的空气导管软管。 N80-10111 1 1 N80-10111 1 1 W00-10228 VAS 6208 3093 W00-0671 CC 2010 空调暖风装置 07.2010 1 维修暖风装置 9  - 旋出空气导管的螺栓- 箭头- 。 - 松开卡箍- 2- ，并从涡轮增压器上拔下空气导管。 - 按压解锁键- 1- ，脱开曲轴箱的通风管路。 - 将收集盘 - VAS 6208- 置于发动机下方。 - 使用直径最大为 40 mm 的软管夹 - 3093- 夹住冷却液软管， 在- 箭头- 位置脱开连接热交换器的冷却液软管。 - 将一根软管- A- 插到热交换器的上部接口上。 - 在下面的接口- C- 下固定一个容器- B- 。 - 用气动喷枪小心地将热交换器中的冷却液吹入容器- B- 中。 - 略微松开（但不要拧出来）热交换器接口之间连接法兰的螺 栓（6 mm 内六角）- 1- 。 在拆卸热交换器时可以移动冷却液管。 - 拆卸驾驶员侧脚部空间饰板 车身内部维修; 修理组： 68; 杂物箱、盖板和挡板；拆卸和安装脚部空间饰板。 - 拆卸左侧脚部空间出风口 5 页。 注意! 可能存在灼伤危险。 在发动机暖机时，冷却液温度可能超过 100C。冷却系统处于 压力下。 在维修之前，必须释放压力并降低温度。 N21-10192 2 1 A21-10044 B A C A87-0675 N80-10007 1 提示 CC 2010 空调暖风装置 07.2010 修理组80 - 暖风装置  10 - 旋出螺栓- 1- 并取下热交换器饰板- 2- 。 - 用不渗水的薄膜和较好的吸水性纸覆盖热交换器下方的地毯。 - 解开软管卡箍- A- ，然后从热交换器中脱开冷却液管。 - 从分配器外壳中取出热交换器。 1.3.2 安装 安装大体以倒序进行，同时必须注意以下几点： - 检查热交换器上的密封圈，密封圈不能损坏。  在热交换器推入分配器外壳时，安装不当的密封圈会卷起。  如果密封圈损坏或者没有正确安装，冷空气就会在热交换器 旁穿流。 - 将热交换器推入分配器外壳中。 - 更新密封环- 1- 。 - 安装前用冷却液浸润密封环。 如果软管卡箍出现变形，就必须更换。 - 连接热交换器与冷却液管。 - 装配时，软管卡箍- A- 必须能在冷却液管上略微转动。 - 必须如图所示安装软管卡箍- A- 。 - 拧紧软管卡箍- A- 。 拧紧力矩：2.0 Nm - 拧紧螺栓后检查两个卡箍- A- 的位置，它们必须完全覆盖热交 换器和冷却液管上的法兰并且不允许碰到其他部件。 N80-10127 2 1 1 1 N80-10128 A 提示 N80-10129 1 提示 N80-10128 A CC 2010 空调暖风装置 07.2010 1 维修暖风装置 11  - 拧紧热交换器接头之间连接法兰的螺栓- 1- 。 拧紧力矩：2 Nm - 检查前围板的管套- C- 是否处在正确的位置。 - 为了防止水气进入，必要时使用硅胶密封剂密封连接热交换 器的冷却液管- A- 的法兰和密封套管- C- 的膨胀阀- B-（连接至 蒸发器）法兰。  密封环应全部更换。  如果软管卡箍出现变形，就必须更换。  在更换热交换器之后，应更换全部的冷却液 发动机维修手 册; 修理组： 19; 排放并添加冷却液。  检查冷却液循环系统是否密封，并特别注意冷却液管和热交 换器之间的连接。 1.4 检查排气装置  用过的空气通过行李箱饰板中的排气口逸出。  为了保证通风装置的运行正常，不得遮盖通风口。  排气装置框架位于保险杠后方的后部侧围板中。 检测  排气装置可通过行李箱进行检测。  根据不同的汽车装备拆卸附加的部件。 - 取下行李箱中的侧面饰板。 - 汽车两侧排气装置框架中的密封唇- 1- 必须可灵活移动且能自 动关闭。 N80-10007 1 A87-0680 B A C 提示 提示 提示 1 N87-10528 CC 2010 空调暖风装置 07.2010 修理组80 - 暖风装置  12 拆卸 - 拆卸后保险杠 车身外部维修; 修理组： 63; 拆卸和安装 后保险杠盖板。 - 从侧围板上脱开排气装置框架- 1- 。 - 注意安装位置。 1.5 拆卸和安装进气格栅 拆卸 - 拆卸排水槽盖板 车身外部维修; 修理组： 64; 嵌条和挡 板；排水槽盖板 - 装配一览。 - 取下盖板- 1- 。 - 旋出紧固螺母- 3- 并向上取下进气格栅- 2- 。 拧紧力矩：2.5 Nm 安装 安装大体以倒序进行。 密封件必须正确安装在进气格栅上。 N80-10114 1 1 N87-10497 2 提示3 CC 2010 空调暖风装置 07.2010 1 关于带空调的汽车的维修工作和制冷剂处理的说明 13  1 关于带空调的汽车的维修工作和制 冷剂处理的说明 针对带空调的汽车的维修工作和制冷剂处理说明见 ELSA （电子 服务信息系统）中“制冷剂为 R134a 的空调”  修理组： 00 ；技术数据。 其他信息：  电路图与安装位置 2 全自动空调 - 带自动调节装置的空 调  按下按钮，则可以恢复自动运行模式默认设置。  自动运行模式以外的情况 用户使用说明书。  按钮激活，空调压缩机开启。必须满足各种环境条件或激 活信号。加热和通风模式仍然通过电子调节。  键关闭，空调压缩机的输送功率调到几乎为零。必须满足 各种环境条件或激活信号。加热和通风模式仍然通过电子调 节。  按钮激活。全自动空调不运行。加热和通风模式不运行。  按钮关闭。全自动空调运行。 2.1 检测和调整部件的工作步骤 在车辆自诊断、测量与信息系统 - VAS 5051B-（或后继型号）上 选择“ 引导型故障查询”功能。 查询所有控制单元之后： - 选择“全自动空调” - 选择功能 - 全自动空调控制单元  故障存储器 - 全自动空调控制单元  基本设置 - 全自动空调控制单元  检测冷却功率 - 全自动空调控制单元  执行元件诊断 - 全自动空调控制单元 87 - 空调 当心! 制冷剂管路不能弯折或严重弯曲。 制冷剂管路中的薄膜有可能会损坏。 制冷剂管路的弯曲半径不能小于 R = 100 mm。 提示 提示 AUTO AC AC OFF OFF CC 2010 空调暖风装置 07.2010 修理组87 - 空调  14  检测温度传感器 - 全自动空调控制单元  编码全自动空调控制单元  更换全自动空调控制单元  压缩机关闭条件 - 全自动空调控制单元 2.2 全自动空调操作和显示单元 - E87- 的功能 1 - 风挡玻璃除霜按钮 2 - 按钮 - 上部空气分配 3 - 按钮 - 中部空气分配 4 - 按钮 - 下部空气分配 5 - 循环空气按钮或空气自 动循环按钮  按下循环空气按钮切 换到循环空气运行模 式，并防止污染的空 气进入车内  再次按压循环空气按 钮，空气自动循环功 能将被激活（仅用于 装备空气质量传感器 - G238- 的车辆） 空气质量传感器 - G238-的功能 28 页。 6 - 后窗玻璃加热装置按钮 7 - 右侧车内温度旋钮 8 - 右侧座椅加热装置温度 按钮 9 - 按钮  通过操作按钮可 以打开和关闭制冷运 行模式  当按钮中的指示灯亮 起，空调压缩机开启 10 - 按钮  如果按钮中的指示灯 亮起，则可以在左侧 和右侧设置不同的温度  如果按下按钮，指示灯熄灭，则在调节驾驶员侧温度时也对副驾驶员侧的温度进行了调节 11 - 鼓风机转速调节按钮  通过短促按压按钮改变鼓风机转速挡 12 - 车内温度传感器 13 - 空调按钮  全自动空调的开启和关闭 14 - 按钮  通过按下按钮，全自动空调自动保持所选的车内温度。为此出风温度、鼓风机转速和空气分配 会自动变化 15 - 左侧车内温度旋钮 16 - 左侧座椅加热装置温度按钮 提示 AC AC DUAL Dual OFF AUTO AUTO CC 2010 空调暖风装置 07.2010 2 全自动空调 - 带自动调节装置的空调 15  2.3 拆卸和安装带全自动空调控制单元 - J255- 的全自动空调操作和显示单元 - E87-  全自动空调控制单元 - J255-和全自动空调操作和显示单元 - E87-一起构成了一个不可拆分的部件。  更换带全自动空调控制单元 - J255-的全自动空调操作和显示 单元 - E87-时，必须设定回“空调压缩机启动”  13 页车 辆自诊断、测量与信息系统 - VAS 5051B-（或后续车型）“引 导型故障查询”。然后选择“ 更换全自动空调控制单元”。 - 拆卸仪表板中部挡板 车身内部维修; 修理组： 68; 拆卸 和安装仪表板中部挡板。 - 旋出螺栓- 2- 并从仪表板中取下带全自动空调控制单元 - J255- - 1- 的全自动空调操作和显示单元 - E87- 。 - 脱开全自动空调操作和显示单元 - E87- 上的插头连接。 安装 安装大体以倒序进行。 更换带全自动空调控制单元 - J255- 的全自动空调操作和显示单 元 - E87- 时，必须设定回“空调压缩机启动”  13 页车辆自诊 断、测量与信息系统 - VAS 5051B-（或后续车型）“引导型故障 查询”。然后选择“ 更换全自动空调控制单元”。 2.4 全自动空调控制单元 - J255- 上的插头连接 所需要的专用工具和维修设备  检测盒 - V.A.G 1598/42-  适配电缆 - V.A.G 1598/47-  模板 - V.A.G 1598/47- 2- 插头位置- A- ，20 芯插头连接，在电路图中 T20c 1 - 日照光电传感器 2 - G134- 或日照光电传感器 - G107- ，信号 2 - 高压传感器 - G65- 3 - 日照光电传感器 2 - G134- 或日照光电传感器 - G107- ，信号 4 - 空气质量传感器 - G238- 5 - 舒适系统总线 CAN-H 6 - 舒适系统总线 CAN-L 7 - 间接通风翻板伺服电机 - V213- 8 - 间接通风翻板伺服电机 - V213- 提示 1 2 N87-10243 V.A.G 1598/42 1 16 31 46 61 76 91 W00-10003 N87-10530 1 9 1 1 9 10 C B A 20 CC 2010 空调暖风装置 07.2010 修理组87 - 空调  16 9 - 日照光电传感器 2 - G134- 或日照光电传感器 - G107- ，+ 5V 10 - 可加热驾驶员座椅调节器 - E94-（选装） 11 - 可加热副驾驶员座椅调节器 - E95-（选装） 12 - 未占用 13 - 左侧出风口温度传感器 - G150- 14 - 右侧出风口温度传感器 - G151- 15 - 间接通风翻板伺服电机电位计 - G330- 16 - 接线端 30a 17 - 日照光电传感器 - G107- 、日照光电传感器 2 - G134- 、左侧 出风口温度传感器 - G150- 、右侧出风口温度传感器 - G151- 和间接通风翻板伺服电机 - V213- 信号接地线 18 - 空调压缩机调节阀 - N280- 19 - 接线端 31 20 - 接线端 30a 插头位置- B- ，16 芯插头连接，在电路图中 T16i 1 - 用于伺服电机 + 5 V 2 - 左侧温度翻板伺服电机电位计 - G220- 3 - 右侧温度翻板伺服电机电位计 - G221- 4 - 除霜翻板伺服电机电位计 - G135- 5 - 前部空气分配器翻板伺服电机电位计 - G642- 6 - 未占用 7 - 新鲜空气/ 循环空气速滞压力翻板伺服电机电位计 - G644- 8 - 左侧脚部空间出风口温度传感器 - G261- 9 - 右侧脚部空间出风口温度传感器 - G262- 10 - 未占用 11 - 蒸发器出风口温度传感器 - G263- 12 - 未占用 13 - 未占用 14 - 电位计信号接地线 15 - 未占用 16 - 未占用 插头位置- C- ，16 芯插头连接，在电路图中 T16h 1 - 左侧温度翻板伺服电机 - V158- ，冷 2 - 左侧温度翻板伺服电机 - V158- ，热 3 - 除霜翻板伺服电机 - V107- ，关闭 4 - 除霜翻板伺服电机 - V107- ，打开 5 - 前部空气分配器翻板伺服电机 - V426- ，仪表板出风口 6 - 前部空气分配器翻板伺服电机 - V426- ，脚部空间 7 - 未占用 8 - 未占用 9 - 新鲜空气/ 循环空气速滞压力翻板伺服电机 - V425- ，打开 10 - 新鲜空气/ 循环空气速滞压力翻板伺服电机 - V425- ，关闭 11 - 右侧温度翻板伺服电机 - V159- ，冷 12 - 右侧温度翻板伺服电机 - V159- ，热 N87-10530 1 9 1 1 9 10 C B A 20 N87-10530 1 9 1 1 9 10 C B A 20
