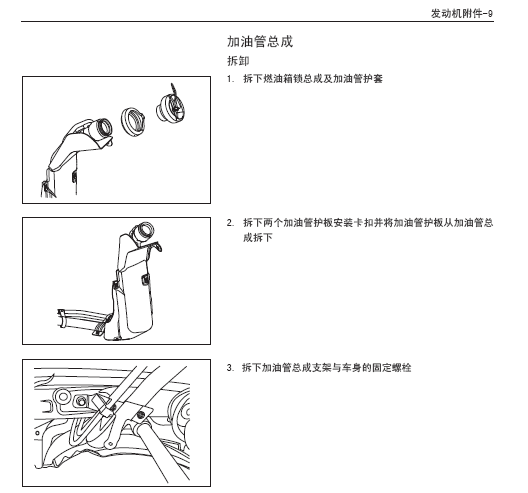

燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油管路及燃油分配管、油压调节器、喷油嘴等部 件组成。 燃油箱采用金属油箱，内装电子燃油泵、碳罐，容积40L；燃油蒸发控制系统采用电磁阀控制活性碳碳罐 方式；供油控制为电子油门踏板控制。 结构图 燃油箱总成 燃油泵总成 加油软管 加油管护套 燃油滤清器总成 进油硬管 燃油箱护板 燃油箱锁总成 加油管护板 回气软管 加油管总成 碳罐通气管 燃油箱后安装支架总成 电子燃油泵上安装板 脱附硬管 发动机附件- 注意事项 警告：在对燃油系统进行任何维修之前，必须遵守下述的 预防措施： 拆开蓄电池负极导线。 在工作场所，不允许吸烟，并设置“严禁吸烟”的警 告标识。 在工作场所附近，必须备干式化学灭火器。 必须在通风良好、远离明火(例如天然气加热器)的工 作场所进行维修。 应戴安全防护镜。 在断开任何供油管路之前，必须将燃油系统卸压，否 则可能会引起着火和/或人身伤害。燃油喷射系统有 压力，即使是在发动机熄火之后。 在拆开供油管后，可能有少量燃油溢出，为了减少人 身伤害事故，应用擦布堵住拆开的管附件。在结束工 作后，应将擦布放入指定的容器内。 • • • • • • • 燃油箱 拆卸 1. 掀起后排座椅 2. 拆下车身盖板 3. 拔下油箱顶部燃油泵的电器插件 4. 拔出进回油集成管与进油硬管、脱附软管一与脱附硬管的 快装接头，再用棉布堵住接口处，以免高压油喷射。 发动机附件- 5. 拆卸油箱后部加油软管、碳灌通气管、回气软管上的环箍 和卡子 6. 用规定力矩拆卸固定油箱的4个螺栓、4个加强垫 力矩规格：26±3 N·m 检查 外型是否变形。 检查燃油箱是否有漏油和损坏。 检查燃油泵和油位传感器衬垫是否漏油。 检查与燃油箱连接的软管和燃油管漏油、连接松动、 老化或损坏。 通气回路含活性碳罐是否良好。 油箱盖是否良好。 加油管及限制口是否良好。 1. 2. 3. 4. 5. 6. 7. 安装 安装以拆卸相反的顺序进行。 燃油泵及活性碳罐 拆卸 1. 掀起后排座椅 2. 拆下车身盖板 3. 拔下油箱顶部燃油泵的电器插件 发动机附件- 安装 1. 小心安装燃油泵及活性碳罐总成及油位传感器，保证其不 受损伤。 2. 确保与油泵及活性碳罐相连的管路接口正确。 3. 安装密封条及安装板，拧紧螺栓。 注意： 安装板、燃油油泵总成及油箱防错标识要一致。 规定力矩：6±2 N·m 燃油滤清器总成 拆卸 1. 卸放燃油系统压力 2. 断开蓄电池负极电缆 3. 举升并安全地撑住汽车 4. 拔下与燃油滤清器总成相连的两根尼龙管的快插接头 注意： 在拆开供油管后，可能有少量燃油溢出，为了减少人身伤 害事故，应用擦布堵住拆开的管附件。在结束工作后，应 将擦布放入指定的容器内。 5. 松开燃油滤清器支架上的螺栓 6. 拆下燃油滤清器总成 4. 拆卸燃油泵 (a) 清除任何在燃油泵凸缘周围所堆积的污物。 (b) 拆卸与油泵相连的管路。 (c) 用扳手依次按对角方式拆卸燃油泵安装板上的8个小 螺栓。 (d) 从燃油箱里拿出燃油泵总成。 注意： 不要损坏油位传感器。 燃油泵组件中的贮油室不能排空。当该组件拆卸下来时， 贮油室中的燃油可能会溅出。 (e) 拆除密封圈并废弃。 发动机附件- 加油管总成 拆卸 1. 拆下燃油箱锁总成及加油管护套 3. 拆下加油管总成支架与车身的固定螺栓 4. 拆下加油软管、回气软管、碳灌通气管上的环箍和卡子 5. 拆下加油管总成 2. 拆下两个加油管护板安装卡扣并将加油管护板从加油管总 成拆下 发动机附件-10 燃油管路 警告： 由于燃油供油管路处于高压之下，所以在维修供油管路
