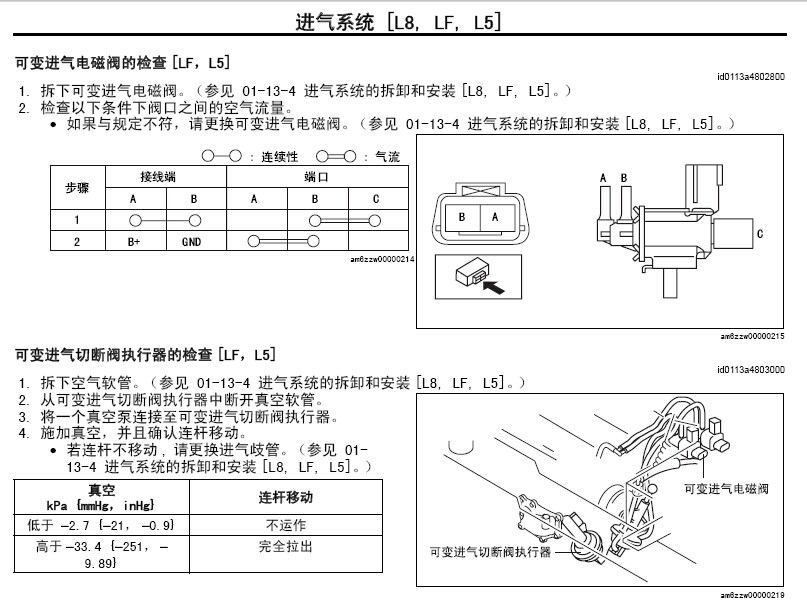

01-13 进气系统 [L8, LF, L5] 进气系统位置索引 [L8, LF, L5] . . . . 01-13-2 进气系统真空软管检查 [L8, LF, L5]. . . . . . . . . . . . 01-13-3 进气系统图表 [L8, LF, L5] . . . . . . 01-13-4 进气歧管真空检查 [L8, LF, L5] . . . . 01-13-4 进气系统的拆卸和安装 [L8, LF, L5]. . . . . . . . . . . . 01-13-4 空气滤清器检查[L8, LF, L5] . . . . . 01-13-7 节气阀体检查[L8，LF，L5] . . . . . . 01-13-8 可变进气涡流电磁阀检查 [L8, LF, L5]. . . . . . . . . . . . 01-13-8 可变进气涡流切断阀执行器的检查 [L8，LF，L5]. . . . . . . . . . . . 01-13-9 加速踏板的拆卸和安装 [L8, LF, L5] . . . . . . . . . . . 01-13-9 可变进气电磁阀的检查[LF，L5] . . . . 01-13-10 可变进气切断阀执行器的检查 [LF，L5] . . . . . . . . . . . . . 01-13-10 可变进气导管（VAD）电磁阀的检查 [L5] . . . . . . . . . . . . . . . 01-13-10 可变进气导管（VAD）切断阀的检查 [L5] . . . . . . . . . . . . . . . 01-13-11 检查可变进气导管（VAD）止回阀 （单向）[L5]. . . . . . . . . . . . 01-13-11 End of Toc WM: INTAKE-AIR SYSTEM 进气系统 [L8, LF, L5] 01-13-2 进气系统位置索引 [L8, LF, L5] id0113a0800100 am6zzw00002228 1 进气歧管 （参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） 2 可变涡流切断阀执行器 （参见 01-13-9 可变进气涡流切断阀执行器的检 查[L8，LF，L5]。） 3 可变进气电磁阀 (LF,L5) （参见 01-13-10 可变进气电磁阀的检查[LF， L5]。） 4 可变涡流电磁阀 （参见 01-13-8 可变进气涡流电磁阀检查[L8, LF, L5]。） 进气系统 [L8, LF, L5] 01-13-3 01 End Of Sie 进气系统真空软管检查 [L8, LF, L5] id0113a0804100 5 油门踏板 （参见 01-13-9 加速踏板的拆卸和安装[L8, LF, L5]。） 6 空气滤清器 （参见 01-13-7 空气滤清器检查[L8, LF, L5]。） 7 节气阀体 （参见 01-13-8 节气阀体检查[L8，LF，L5]。） 8 可变进气切断阀执行器（LF，L5） （参见 01-13-10 可变进气切断阀执行器的检查 [LF，L5]。） 9 VAD 切断阀（L5） （参见 01-13-11 可变进气导管（VAD）切断阀的检 查[L5]。） 10 VAD 电磁阀(L5) （参见 01-13-10 可变进气导管（VAD）电磁阀的检 查[L5]。） 11 VAD 止回阀（L5） （参见 01-13-10 可变进气导管（VAD）电磁阀的检 查[L5]。） am6zzw00003760 进气系统 [L8, LF, L5] 01-13-4 End Of Sie 进气系统图表 [L8, LF, L5] id0113a0804000 End Of Sie 进气歧管真空检查 [L8, LF, L5] id0113a0804200 1. 确保进气软管的安装是正确的。 2. 预热发动机。 3. 断开与进气岐管和碳罐控制阀 ( 碳罐控制阀侧) 相连接的真空软管, 并且安装真空计。（参见 01-16-5 清洗电 磁阀的拆卸和安装 [L8, LF, L5]。） 4. 在空转 ( 无负载) 时, 用真空计测量进气歧管的真空度。 • 如果不在规定范围内, 执行以下检查: — 压缩压力 ( 参见01-10-11 压缩机检查 [L8, LF, L5]。) — 吸气（节气阀体、燃油喷射器、PCV 阀、进气歧管的安装部位） 标准 L8： 大于等于–75 kPa {–563 mmHg, –22 inHg} LF: 大于等于–70 kPa {–525 mmHg, –21 inHg} L5： 大于等于–73.5 kPa {–551 mmHg, –21.7 inHg} End Of Sie 进气系统的拆卸和安装[L8, LF, L5] id0113a0800400 警告 • 高温的发动机和进气系统都会导致严重的烧伤。关闭发动机, 待其冷却后再拆下进气系统。 • 燃油管路的溢流以及压力燃油系统的渗漏都是非常危险的。燃油会着火, 从而引至严重的伤害和损坏。燃 油会刺激皮肤和眼睛。为了避免这种情况，一定要执行“燃油管路安全程序”。 1. 完成“维修前注意事项”。（参见 01-14-3 维修前注意事项 [L8, LF, L5]。） 2. 断开蓄电池负极电缆。 3. 按表中所示的顺序进行拆卸。 4. 按与拆卸相反的顺序进行安装。 5. 完成“维修后注意事项”。（参见 01-14-3 维修后注意事项 [L8, LF, L5]。） am6zzw00000201 进气系统 [L8, LF, L5] 01-13-5 01 步骤1 . am6zzw00000244 1 空气滤清器盖 2 空气滤清器芯 3 空气滤清器壳体 4 新风管道 5 VAD 电磁阀(L5) 6 谐振室 （参见 01-13-6 谐振室的拆卸说明。） 7 MAF/IAT 传感器 8 通风管 ( 空气滤清器侧) （参见 01-13-7 通风管 ( 空气管侧) 安装说明。） 9 空气软管 （参见 01-13-6 空气软管拆卸说明。） 10 空气滤清器支架 （参见 01-13-7 空气滤清器壳体的安装说明。） 进气系统 [L8, LF, L5] 01-13-6 步骤2 . 谐振室的拆卸说明 1. 拆下前挡泥板 (LH)。（参见 09-16-19 前挡泥板的拆卸/ 安装。） 2. 拆下谐振腔。 空气软管拆卸说明 1. 拆下碳罐控制阀支架。（参见 01-16-5 清洗电磁阀的拆卸和安装 [L8, LF, L5]。） 2. 拆下空气软管。 am6zzw00000245 1 节气阀体 （参见 01-13-7 节气阀体的拆卸说明。） （参见 01-13-7 节气门体的安装说明。） 2 可变进气电磁阀 (LF,L5) 3 可变涡流电磁阀 4 VAD 止回阀（L5） 5 进气歧管 （参见 01-13-7 进气歧管的拆卸说明。） 进气系统 [L8, LF, L5] 01-13-7 01 节气阀体的拆卸说明 1. 排出发动机冷却液。（参见 01-12-4 发动机冷却液更换 [L8, LF, L5]。） 2. 断开节气阀体连接器。 3. 拆下与节气门体连接的输水软管。 4. 拆下节气阀阀体。 进气歧管的拆卸说明 1. 拆下2 号发动机下护板。（参见 09-16-37 2 号发动机下护板的卸载/ 安装。） 2. 拆下冷却液储液罐。（参见 01-12-6 冷却液储液罐的拆卸和安装 [L8, LF, L5]。） 3. 从进气歧管上拆下所有用于固定线束的夹。 4. 拆下与进气歧管相连的真空管。 5. 拆下燃油分配器。（参见 01-14-15 燃油喷射器的拆卸和安装 [L8, LF, L5]。） 6. 拆下进气歧管。 节气门体的安装说明 1. 按如图所示的顺序拧紧安装螺栓。 节气门体拧紧力矩 8—11 N·m {82—112 kgf·cm, 71—97 in·lbf} 空气滤清器壳体的安装说明 注意 • 安装空气滤清器前，请确认支座橡胶没有从空气滤清器支架上脱落（3 个位置）。 • 请始终按照以下程序安装空气滤清器壳体。 说明 • 将支座橡胶装入空气滤清器壳体时，可以使用肥皂水。 1. 确认支座橡胶置于空气滤清器支架上（3 个位置）。 2. 在边架(2 个位置) 上安装突出部。 3. 确认边架上的突出物安装牢固。 4. 在边发动机侧 ( 余下位置) 上安装突出部。 5. 确认边发动机上的突出物安装牢固。 通风管 ( 空气管侧) 安装说明 说明 • 将通风管跨过制动器真空管安装通风管。 1. 连接通风管 ( 空气软管侧)。 2. 检查通风管的连接区域是否完全插入。 End Of Sie WM: AIR CLEANER 空气滤清器检查[L8, LF, L5] id0113a0800800 1. 拆下空气滤清器滤芯。（参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） 2. 检查以下项目： • 如果有任何异常现象, 清洗或更换空气滤清器滤芯。 — 是否已经到了更换的时间间隔？ — 空气滤清器滤芯是否脏污、损坏或被弯曲? — 空气滤清器壳体及空气滤清器滤芯是否得到正确的密封? — 是否安装了空气滤清器滤芯? End Of Sie WM: THROTTLE BODY am6zzw00000203 进气系统 [L8, LF, L5] 01-13-8 节气阀体检查[L8，LF，L5] id0113a0802600 电阻检查 1. 断开蓄电池负极电缆。 2. 断开节气阀体连接器。 3. 测量节气门体接线端E 与F 之间的电阻。 • 如果与指定不符，请更换节气阀体。（参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） 规格 End Of Sie WM: VARIABLE TUMBLE SOLENOID VALVE 可变进气涡流电磁阀检查[L8, LF, L5] id0113a0802900 1. 拆下可变进气涡流电磁阀。（参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） 2. 检查以下条件下阀口之间的空气流量。 • 如果与规定不符，请更换可变涡流电磁阀。（参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） L8 LF, L5 End Of Sie WM: VARIABLE TUMBLE SHUTTER VALVE ACTUATOR 周围环境温度（°C {°F}） 电阻（ohm） 约20 {68} 0.3—100 am6zzw00000213 am3zzw00000120 进气系统 [L8, LF, L5] 01-13-9 01 可变进气涡流切断阀执行器的检查[L8，LF，L5] id0113a0803100 1. 拆下空气软管。（参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） 2. 断开可变涡流切断阀执行器上的真空软管。 L8 LF, L5 3. 将真空泵与可变涡流切断阀执行器相连接。 4. 施加真空，并且确认连杆移动。 • 如果连杆不移动，请更换进气歧管。（参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） End Of Sie WM: ACCELERATOR PEDAL 加速踏板的拆卸和安装[L8, LF, L5] id0113a0801400 1. 断开蓄电池负极电缆。 2. 按表中所示的顺序进行拆卸。 3. 按与拆卸相反的顺序进行安装。 . End Of Sie WM: VARIABLE INTAKE-AIR SOLENOID VALVE am6zzw00000204 真空 kPa {mmHg，inHg} 连杆移动 低于 –2.7 {–21， –0.9} 不运作 高于–33.4 {–251， – 9.89} 完全拉出 am6zzw00000220 1 连接器 2 油门踏板 am6zzw00000212 进气系统 [L8, LF, L5] 01-13-10 可变进气电磁阀的检查[LF，L5] id0113a4802800 1. 拆下可变进气电磁阀。（参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） 2. 检查以下条件下阀口之间的空气流量。 • 如果与规定不符，请更换可变进气电磁阀。（参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） End Of Sie WM: VARIABLE INTAKE-AIR SHUTTER VALVE ACTUATOR 可变进气切断阀执行器的检查[LF，L5] id0113a4803000 1. 拆下空气软管。（参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） 2. 从可变进气切断阀执行器中断开真空软管。 3. 将一个真空泵连接至可变进气切断阀执行器。 4. 施加真空，并且确认连杆移动。 • 若连杆不移动, 请更换进气歧管。（参见 01- 13-4 进气系统的拆卸和安装[L8, LF, L5]。） End Of Sie WM: VARIABLE AIR DUCT SOLENOID VALVE 可变进气导管（VAD）电磁阀的检查[L5] id0113a5803700 1. 拆下VAD 电磁阀。（参见 01-13-4 进气系统的拆卸和安装[L8, LF, L5]。） 2. 检查以下条件下阀口之间的空气流量。 • 若与指定不符, 请更换VAD 电磁阀。 End Of Sie WM: VARIABLE AIR DUCT SHUTTER VALVE ACTUATOR am6zzw00000215 am6zzw00000214 真空 kPa {mmHg，inHg} 连杆移动 低于 –2.7 {–21， –0.9} 不运作 高于–33.4 {–251， – 9.89} 完全拉出 am6zzw00000219 am6zzw00000205 am6zzw00000206 进气系统 [L8, LF, L5] 01-13-11
