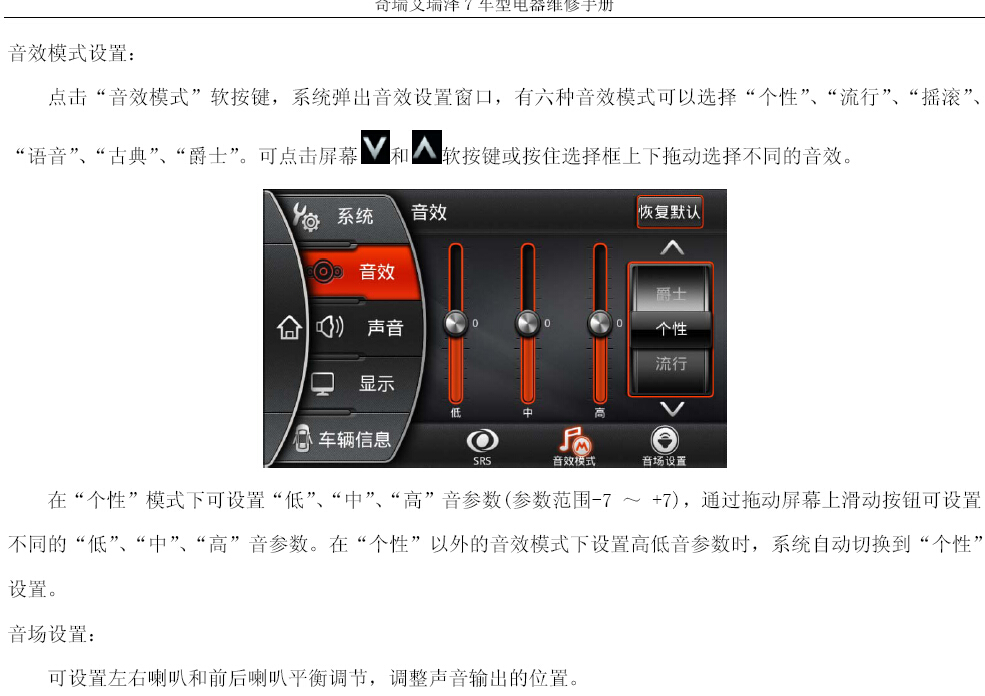

1、本资料主要内容为：车身控制器(BCM)系统、组合仪表系统、电动空调系统、自动空调系统、无碟导航系 统、天窗系统、定速巡航系统、泊车雷达辅助系统、诊断仪操作说明。其余电器部分如ABS 部分，安全气囊 等部分，已单独成册，请相应参考。 2、使用本手册时，如需查找电路图，请参照该车型的电路图维修手册。1、概述 1.1、设计概念 1）车身控制器组成：上盖、后壳、继电器、保险丝、插接件； 2）所有功能由软件控制。 2、功能描述 2.1、发动机启动安全辅助功能 发动机启动时， BCM 暂停其它负载，仅保证以下功能： 1）通讯功能-CANLIN； 2）转向灯（危险灯）功能； 3）小灯功能。 发动机启动退出后或者暂停超过6s 后恢复。 两种方式退出此模式： 1）发动机启动成功后会自动退出； 2）启动持续时间超过6s 后自动退出。 2.2、后除霜功能 当满足以下所有条件时后除霜功能激活： 1）将钥匙打到ON 档 ； 2）后除霜功能开关被激活。 后除霜有效时，后视镜和后挡风玻璃加热。再次按下后除霜开关，后除霜功能失效。 在后除霜功能有效时，将钥匙状态打到OFF 档或ACC 档，此时后除霜功能失效。 在后除霜功能有效时，将钥匙状态打到OFF 档或ACC 档，此时后除霜功能失效；再次钥匙打至ON 档，后除 霜功能不恢复。2.3、钥匙未拔报警 备注：此功能只适用于无PEPS 车型 将钥匙打到OFF 档时，钥匙未拔出，将左前门打开，钥匙未拔报警功能有效（报警6 声）； 打开驾驶侧门，然后插入钥匙，钥匙未拔报警功能无效； 当钥匙处于OFF 档，再打开驾驶侧门，钥匙未拔报警功能无效；此时钥匙状态变为ACC/ON 档，然后再回到 OFF 档，钥匙未拔报警功能有效。 2.4、小灯未关报警 若以下条件满足： 1）钥匙打到OFF 档且拔出钥匙；； 2）小灯为开启状态； 3）司机侧门被打开状态。 则小灯未关报警功能有效。2.5、转向灯功能 在钥匙打到ON 档时，左转向灯开关有效，左转向灯被点亮； 在钥匙打到ON 档时，右转向灯开关有效，右转向灯被点亮。 2.6、危险灯功能 当危险灯开关有效时，左右侧转向灯同时被点亮。 按一次危险灯开关开启危险灯，再按一次危险灯开关，危险灯熄灭； 危险灯功能与钥匙状态无关； 在危险灯功能有效时，危险灯开关工作指示灯点亮。 2.7、转向灯和危险灯诊断 当某一前/后的转向灯损坏时，激活该侧转向灯功能时，该侧的外部转向灯闪烁的频率和仪表上的对应侧指 示灯以正常频率2 倍闪烁，另外无损坏侧的转向灯频率不变； 当某一前/后的转向灯损坏时，激活危险灯功能，外部转向灯闪烁的频率和仪表上的指示灯以正常频率2 倍 闪烁.危险灯工作指示也会倍闪。 2.8、紧急制动双闪功能 行驶中（车速超过55 码）急速踩下刹车踏板，整车外部转向灯、转向灯仪表指示及危险灯工作指示会以两 倍正常频率闪烁紧急制动双闪功能开启后，以下任意条件发生，功能停止退出： 1）再次激活一次内部危险灯开关； 2）油门踏板被踩下。 2.9、小灯 可以在钥匙的任何状态打开小灯； 打开小灯开关，小灯被点亮，关闭小灯开关，小灯熄灭。 2.10、近光灯 在钥匙打到ON 档条件下，将大灯开关打到近光灯档，近光灯点亮； 将大灯组合开关档位拨离近光灯档时，近光灯熄灭； 将钥匙打到ACC 档或OFF 档，近光灯熄灭。 2.11、伴我回家功能 以下条件满足： 1）将钥匙打到OFF 档后时2 分钟内； 2）Flash 开关被短暂激活；14 未经本公司书面允许，不得复制、翻译或摘录。本公司明确保留按照法律规定有关版权的一切权利。 伴我回家功能激活：BCM 驱动外部小灯和近光灯点亮，仪表会有相关显示。 将钥匙打到OFF 档，2 分钟内，每拨一次Flash 开关，伴我回家功能将多被激活30s,最多可以一次性激活8 次即240s。 在伴我回家功能有效时，当伴我回家功能时间到达时，伴我回家功能自动退出； 在伴我回家功能有效时，长按Flash 开关，近光灯、小灯熄灭，伴我回家功能失效； 在伴我回家功能有效时，将钥匙打到ACC 或ON 档，伴我回家功能失效； 将钥匙打到OFF 档，2 分钟时间内激活过伴我回家功能，当伴我回家功能超时退出后若仍然没有超出2 分钟， 则仍然可以激活伴我回家功能。 2.12、远光灯 当以下条件都满足时，远光灯功能有效： 1）将钥匙打到ON 档； 2）近光灯点亮； 3）打开远光灯开关。 当远光灯功能有效时，将钥匙打到ACC 档或OFF 档时，远光灯功能失效；当远光灯功能有效时，关闭远光灯开关，远光灯功能失效； 当远光灯功能有效时，关闭近光灯，远光灯功能失效。 2.13、超车灯（Flash） 在钥匙的任何状态拨动Flash 开关到有效时，远光灯被点亮。 拨离Flash 开关，远光灯熄灭。 2.14、自动亮灯 备注：整车装有雨量传感器 以下条件满足时： 1）钥匙处于ON 档； 2）开关属于当点火钥匙在ON 档时，把大灯开关旋转到自动亮灯档，当雨量传感器检测到光线比较暗时，点 亮近光灯和小灯；当光线由暗变亮时，近光灯和小灯熄灭。1）将钥匙打到ON 档 ； 2）小灯点亮 ； 3）前雾灯开关有效 。 在前雾灯功能有效时，关闭前雾灯开关，前雾灯熄灭；再次打开前雾灯开关，前雾灯点亮； 在前雾灯功能有效时，将钥匙打到ACC 档或OFF 档，前雾灯熄灭；再次将钥匙打到ON 档，前雾灯再次点亮； 在前雾灯功能有效时，将小灯关闭，前雾灯熄灭；再次打开小灯，前雾灯再次点亮； 前雾灯打开时，前雾灯指示灯将点亮。 2.16、转向雾灯辅助照明 备注：音响默认设置为有 对于所有配置车型，当以下条件都满足时，转向雾灯辅助照明功能激活，前雾灯点亮： 1）将钥匙打到ON 档； 2）小灯和近光灯已经点亮； 3）某侧转向灯被激活。 以上任一条件不满足，前雾灯熄灭，功能自动退出。 若车辆为舒适型或者豪华型，当以下条件都满足时，转向雾灯辅助照明功能激活，前雾灯点亮： 1）将钥匙打到ON 档； 2）小灯和近光灯已经点亮； 3）方向盘转角大于45或者 某转向灯被激活。 以上任一条件不满足，前雾灯熄灭，功能自动退出。 2.17、后雾灯控制 2.17.1、通过近光灯打开后雾灯 以下条件都满足时，打开后雾灯开关，后雾灯打开： 1）将钥匙打到ON 档 ； 2）小灯点亮； 3）近光灯点亮 。 如果在后雾灯激活情况下，钥匙打到ACC、OFF 档，后雾灯熄灭；再将钥匙打到ON，后雾灯不会点亮。 如果在后雾灯激活情况下，关闭近光灯，后雾灯熄灭；再打开小灯，后雾灯不会点亮。 2.17.2、通过前雾灯打开后雾灯 以下条件都满足时，打开后雾灯开关，后雾灯打开： 1）将钥匙打到ON 档 ； 2）小灯点亮；2.19、电池节能 1）在钥匙打到OFF 档后，打开任意门，电池节能功能激活：此时，如果顶灯开关至门档，顶灯将一直被点 亮，直到15 分钟超时后，顶灯自动熄灭。 2）钥匙打到OFF 档后，打开后备箱后，电池节能功能激活：此时，行李箱灯将一直被点亮，直到15 分钟超 时后自动熄灭。 3）钥匙打到OFF 档后，打开前盖后，电池节能功能激活15 分钟。当顶灯开关打到门控档时，顶灯控制逻辑如下： 1）开门控制顶灯： 如果任意一个车门打开时，顶灯点亮15 分钟。 如果15 分钟内重新打开了另外一个门，则15 分钟重新计时。 如果15 分钟内关闭了开始打开的门，则顶灯继续保持点亮15 秒后再2 秒渐灭。 2）遥控控制顶灯： 当所有门关闭，接收到遥控器的上锁命令，顶灯立即熄灭。 设防成功后若接收到遥控器的解锁信号，顶灯点亮15 秒后再2 秒渐灭。 当在顶灯点亮时间内，将钥匙打到ON 档，顶灯立即熄灭。 2.21、行李箱灯 如果行李厢打开，行李箱灯被点亮，最长时间15 分钟。 当行李箱关闭时，行李箱灯熄灭。当顶灯开关打到门控档时，顶灯控制逻辑如下： 1）开门控制顶灯： 如果任意一个车门打开时，顶灯点亮15 分钟。 如果15 分钟内重新打开了另外一个门，则15 分钟重新计时。 如果15 分钟内关闭了开始打开的门，则顶灯继续保持点亮15 秒后再2 秒渐灭。 2）遥控控制顶灯： 当所有门关闭，接收到遥控器的上锁命令，顶灯立即熄灭。 设防成功后若接收到遥控器的解锁信号，顶灯点亮15 秒后再2 秒渐灭。 当在顶灯点亮时间内，将钥匙打到ON 档，顶灯立即熄灭。 2.21、行李箱灯 如果行李厢打开，行李箱灯被点亮，最长时间15 分钟。 当行李箱关闭时，行李箱灯熄灭。b、四门两盖关闭； c、接收到遥控钥匙闭锁命令； 则中控闭锁，转向灯闪一次，喇叭短响一声，整车设防成功。 2）a、将钥匙打到OFF 档或拔出状态； b、司机侧门已关闭，有司机侧门没关闭； c、接收到遥控钥匙闭锁命令。 则车门闭锁一次，转向灯闪两次，喇叭不响，整车设防不成功。 3）a、将钥匙打到OFF 档或拔出状态； b、司机侧门没关闭； c、接收到遥控钥匙闭锁命令 则车门闭锁后再解锁一次，转向灯闪两次，喇叭不响，整车设防不成功。3）且接收到遥控钥匙上锁命令； 则实车进入设防模式（防盗指示灯闪烁，转向灯点亮1 次，防盗喇叭鸣叫一次）。 2.26.2、设防失败模式 1）如果任意一个门没有关闭，接收到遥控钥匙上锁命令，转向灯点亮1 次，之后再点亮一次，中控会先上 锁，然后再解锁。 2）a、将钥匙打到OFF 档； b、司机侧门已关闭，有司机侧门没关闭； c、接收到遥控钥匙闭锁命令。 则车门闭锁一次，转向灯闪两次，喇叭不响，整车设防不成功。 3）a、将钥匙打到OFF 档； b、司机侧门没关闭； c、接收到遥控钥匙闭锁命令。 则车门闭锁后再解锁一次，转向灯闪两次，喇叭不响，整车设防不成功。6.11.2、LL15、KL30 开路 在D1 模式下，KL15、KL30 同时开路，即仪表从D1 模式直接进入D4 模式。 四表指针停在当前位置，仪表从D4 到D2/D3 模式时，四表指针先“回零”， 仪表从D4 到D1 模式时，四表 指针先“回零”后再指向相应位置。 行驶里程及平均油耗清零。 6.11.3、低电压处理 1）低电压（9v） KL15 或KL30 电压低至9v 以下且持续2.5s 以上，则仪表当前故障存储相应的DTC（电压低）。 KL15 或KL30 电压恢复到大于等于9v 且持续2.5s 以上，则仪表当前故障清除，历史故障存储相应的DTC。 2） 低电压（6.5v） KL15、KL30 电压下图t1、t2、t3 过程中，仪表四表指针停在当前位置，报警指示符号及LCD 显示可以关闭， 但在此过程中不能造成仪表存贮信息丢失且不能影响时钟精度。 KL15、KL30 电压恢复至9v 以上时，四表指针直接指示至相应位置，报警指示及LCD 显示恢复显示，仪表不USB 通过 示 按键 并 点击 USB 未 B 音源选择： 以下四种方 1）将USB 2）在其他 3）在主菜 。点击“USB 4）按面板 为高亮显示 USB 可播放 自动切换到 USB 软按键 B 媒体播放功 经本公司书面 式进入USB B 设备插入US 媒体源下， 单下点击“ B”软按键将 MENU 键，在 。点击“U 音乐、视频 USB 主界面。 显示如下界 能及操作方 允许，不得复 B 媒体源主界 SB 接口时， 如已经插入 多媒体”软按 弹出USB 媒 弹出的主菜 USB”软按键 、浏览图片 面，可以选 法跟SD 卡一 奇瑞艾瑞 制、翻译或摘 面： 稍等片刻，将 USB 设备,按 键，如已插 体选择主界面 单上选择多 将弹出USB 媒 和电子书， 择音乐、视 样，请参考 泽7 车型电器 118 录。本公司明 会自动转到 MODE 按键， 入USB 设备 。 媒体，如已 体选择主界 主机连接U 频的播放和 SD 卡音乐 维修手册 确保留按照法 USB 媒体源 可切换到U ，则在弹出 插入USB 设 面。 USB 设备后多 图片与文本 、视频、图 律规定有关版 主界面； USB 播放界面 的下级菜单 备，则在弹 媒体菜单下 的浏览 片和文本浏 权的一切权利 。 中“USB”软 出的下级菜 “USB”软按 览的操作方 。 按键为高亮 单中“USB” 键自动点亮 法。 显 软
