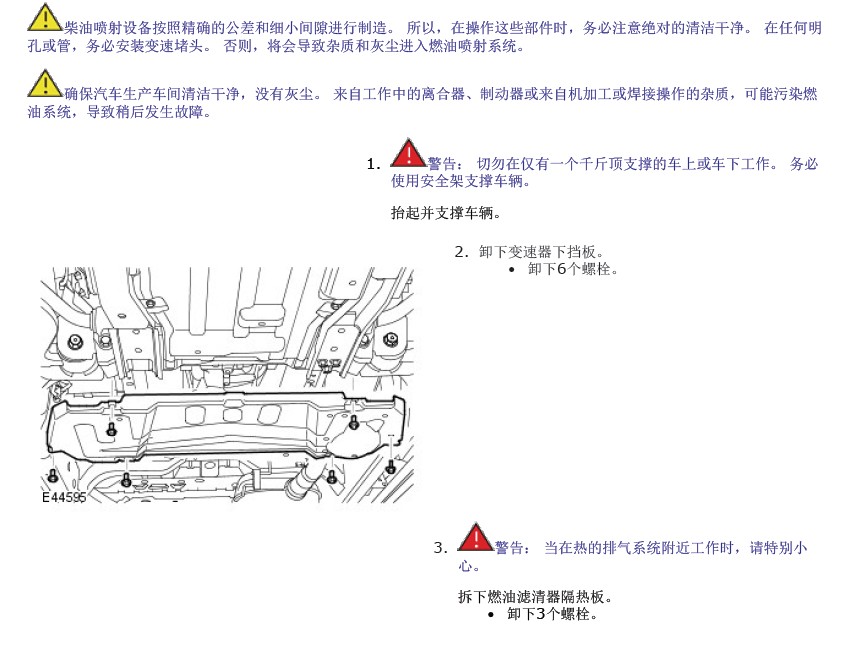

燃油系统- 一般信息 - 燃油系统 诊断和测试 油箱和管线 有关详细信息，请参阅维修手册相关章节 - 310-01燃油箱和管道。 参阅： 油箱和管线 (310-01A 油箱和管线 - TDV6 3.0 升柴油机, 诊断和测试), 油箱和管线 (310-01B 油箱和管线 - V8 5.0 升汽油机/V8 机械增压型 5.0 升汽油机, 诊断和测试)。燃油系统- 一般信息 - 柴油滤清器排水-关闭 一般步骤 警告： 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。 存在高度易燃蒸汽，可能点 燃。. 否则，将可能导致人员伤亡。 该步骤涉及到燃油操作。 请务必为燃油溢出做好准备，遵守燃油操作注意事项。 否则，将可能导致人员伤亡。 当在任何燃油相关部件上或附近工作时，切勿携带或操作移动电话。 存在高度易燃蒸汽，可能点燃。. 否则，将可能导 致人员伤亡。 如果眼睛接触到燃油，使用冷水或洗眼溶液冲洗，并立即就医。 如果发生在体内，切勿催吐，立即就医。 否则，将可能导致人员伤亡。 燃油操作后，请彻底洗净手，否则，长期接触可能会引起皮肤过敏。 如果皮肤过敏，就医。 在运转时，不可避免会溅出燃油。 确保已采取所有必要措施来预防火灾和爆炸。 小心： 柴油喷射设备按照精确的公差和细小间隙进行制造。 所以，在操作这些部件时，务必注意绝对的清洁干净。 在任何明 孔或管，务必安装变速堵头。 否则，将会导致杂质和灰尘进入燃油喷射系统。 确保汽车生产车间清洁干净，没有灰尘。 来自工作中的离合器、制动器或来自机加工或焊接操作的杂质，可能污染燃 油系统，导致稍后发生故障。 1. 警告： 切勿在仅有一个千斤顶支撑的车上或车下工作。 务必 使用安全架支撑车辆。 抬起并支撑车辆。 2. 卸下变速器下挡板。 卸下6个螺栓。 3. 警告： 当在热的排气系统附近工作时，请特别小 心。 拆下燃油滤清器隔热板。 卸下3个螺栓。4. 排放燃油滤清器元件。 将合适的燃油排放管路连接到燃油进水排泄口。 松开燃油进水排放口两整圈，并将油液排放到一 个容器中。 将点火开关转动至位置2，直到排放100ml油液， 然后转动至位置O。 拆下燃油排放管线。 5. 拧紧燃油进水排放口。 6. 安装燃油滤清器隔热板。 拧紧螺栓至6 Nm (4 lb.ft)。 7. 安装变速器下挡板。 拧紧螺栓至10 Nm (7 lb.ft)。燃油系统- 一般信息 - 低压燃油系统排放 TDV6 3.0 升柴油机 一般步骤 专用工具 适配器燃油轨压力检查 310-116 (LRT-19-006A) 警告： 在开始维修高压燃油喷射系统之前，请在关闭发动机后等待至少30秒钟。 否则，将可能导致人员伤亡。 对燃油系统进行任何工作前，请将车辆位于地面并在工作完成前一直与地面保持接触。 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。 存在高度易燃蒸汽，可能点 燃。. 否则，将可能导致人员伤亡。 修理完成后，必须目检燃油系统有无泄漏。 否则，将可能导致人员伤亡。 如果发生在体内，切勿催吐，立即就医。 否则，将可能导致人员伤亡。 如果眼睛接触到燃油，使用冷水或洗眼溶液冲洗，并立即就医。 燃油操作后，请彻底洗净手，否则，长期接触可能会引起皮肤过敏。 如果皮肤过敏，就医。 该步骤涉及到燃油操作。 请务必为燃油溢出做好准备，遵守燃油操作注意事项。 否则，将可能导致人员伤亡。 小心： 柴油喷射设备按照精确的公差和细小间隙进行制造。 所以，在操作这些部件时，务必注意绝对的清洁干净。 在任何明 孔或管，务必安装变速堵头。 否则，将会导致杂质和灰尘进入燃油喷射系统。 此步骤必须在发动机启动之前进行，也必须在对包含燃油管入侵的燃油系统做出任何拆卸或改动之后进行。 如果没有 遵守此说明，将会导致对喷油泵的损害。 1. 如果任何下列燃油系统组建被卸下、断开或更换，此步骤必须进 行。 油箱、燃油管、燃油滤清器组件、燃油冷却器、喷油泵或燃油 轨压力传感器。 2. 卸下发动机盖。 进一步信息请参阅:Engine Cover - 3.0L V6 - TdV6 (501-05 Interior Trim and Ornamentation, 拆卸和安 装)。 3. 为燃油轨斯奇拉德阀安装专用工具。 卸下燃油轨斯奇拉德阀盖。 4. 放置一个容器，接收溢出的油液。 打开专用工具上的阀门。5. 将点火开关转动至ON（打开）位置25秒。 油箱的燃油泵将会发出 声音。 6. 重复上述步骤直至看到干净、无空气的燃油从专用工具流出。 当燃油泵运转时，关闭位于专用工具上的气门以防止空气进 入燃油系统。 7. 从轨斯奇拉德阀上卸下专用工具。 安装轨斯奇拉德阀盖。 8. 卸下容器。 9. 小心： 如果安装了新的燃油喷射泵，则必须执行下列步骤， 以确保燃油喷射泵得到完全灌注。 未能遵守这一指令可能会导致车 辆损坏。 重复步骤 5 四次。 10. 注意： 必须让发动机怠速运转两分钟使空气进入燃油喷射供 应管并使喷油器排气。 起到发动机，让其怠速运转。 11. 安装发动机盖。 进一步信息请参阅:Engine Cover - 3.0L V6 - TdV6 (501-05 Interior Trim and Ornamentation, 拆卸和安燃油系统- 一般信息 - 燃油系统压力检查 一般步骤 专用工具 燃油压力计 310-116-01 适配器 - 燃油压力检查 310-116(LRT-19-006A) 注意： 该步骤只检查高压泵的供应压力。 1. 断开蓄电池接地电缆。 进一步信息请参阅:Specifications (414-00, 规格). 2. 卸下发动机盖。 进一步信息请参阅:Engine Cover - 2.7L Diesel (501-05, 拆卸 和安装). 3. 卸下燃油轨斯奇拉德阀盖。 4. 为燃油轨斯奇拉德阀安装专用工具。 5. 警告： 当在任何燃油相关部件上或附近工作时，切勿携带或操作移动 电话。 存在高度易燃蒸汽，可能点燃。. 否则，将可能导致人员伤 亡。 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃 的烟支或任何类型的明火。 存在高度易燃蒸汽，可能点燃。. 否 则，将可能导致人员伤亡。 在运转时，不可避免会溅出燃油。 确保采取了所有必要的预防措施，避免火灾和爆炸。 起动发动机并让其运转。 打开专用工具上的阀门。 注意燃油压力读数。 6. 有关燃油压力数据，请参见规格。 进一步信息请参阅:Specifications (303-01, 规格). 7. 关闭专用工具阀。 8. 从斯奇拉德阀上断开专用工具。 9. 安装斯奇拉德阀盖。 10. 安装发动机盖。 进一步信息请参阅:Engine Cover - 2.7L Diesel (501-05, 拆卸 和安装). 11. 连接蓄电池接地电缆。 进一步信息请参阅:Specifications (414-00, 规格).燃油系统- 一般信息 - 油箱排放 一般步骤 警告： 将车辆停放在通风良好、隔离的地方，并标记“禁止吸烟/存在油气”。 当在任何燃油相关部件上或附近工作时，切勿携带或操作移动电话。 存在高度易燃蒸汽，可能点燃。. 否则，将可能导 致人员伤亡。 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。 存在高度易燃蒸汽，可能点 燃。. 否则，将可能导致人员伤亡。 在运转时，不可避免会溅出燃油。 确保采取了所有必要的预防措施，避免火灾和爆炸。 小心： 在断开或卸下部件之前，确保啮合面和接头清洁。 塞上开放的连接，以避免污染。 1. 打开加油门，并卸下盖子。 2. 断开蓄电池接地电缆。 进一步信息请参阅:Specifications (414-00, 规格). 3. 将油箱放油设备接地电缆连接到车辆上。 4. 使用油箱放油设备，通过加油口径，从油箱里清除燃油。 请按照制 造商的操作说明。 5. 反向操作卸下步骤即可安装。燃油系统- 一般信息 - 燃油系统压力释放 V8 5.0 升汽油机/V8 机械增压型 5.0 升汽油 机 一般步骤 泄放 1. 警告： 参阅：Petrol and Petrol-Ethanol Fuel Systems Health and Safety Precautions (100-00, 说明和操作). 2. 取下燃油泵保险丝。 3. 取下加油口盖。 4. 启动发动机并让其怠速直到熄火。 5. 拖转启动发动机约五秒钟，以确保释放燃油油轨压力。 加注 1. 注意： 确保在继续以下步骤之前已执行所有的维修。 装上燃油泵保险丝。 2. 装上加油口盖。 3. 读取并清除保存的故障诊断油箱和管线 - TDV6 3.0 升柴油机 - 一般规格 项目规格 燃油系统机械 — 无回流 燃油箱多层塑料 高压燃油泵位于发动机后部的气缸盖、自凸轮轴驱动的皮带之间 低压燃油泵位于油箱内 燃油滤清器远程安装在纵梁内侧 - 与一个可更换滤芯一起安装 燃油箱发送器单元两个 — 前部和后部 — 前部发送器连接到燃油吸油管的框架上，后部发送器接到燃油泵涡流罐上 高压燃油泵最大工作压力1650 巴（23931.2 磅／平方英寸） 低压燃油泵工作压力0.5 巴（7.25 磅／平方英寸） 容量 L（升） 燃油箱容量86.3（总计） 扭矩规格 描述Nm lb-ft lb-in 燃油箱加油管固定螺栓4 - 35 燃油箱固定螺栓45 33 - 燃油箱隔热板固定螺栓6 - 53 燃油箱隔热板固定螺母3 - 27 燃油滤清器隔热板固定螺栓6 - 53 变速器下部挡板固定螺栓10 7 - 燃油冷却器固定螺栓23 17 -油箱和管线 - TDV6 3.0 升柴油机 - 油箱和管线 诊断和测试 操作原理 有关燃油箱和管路系统及操作的详细说明，请参阅《车间维修手册》中的相关说明与操作章节。 参阅：油箱和管线 (310- 01A 油箱和管线 - TDV6 3.0 升柴油机, 说明和操作)。 检查与验证 警告： 发动机运转时，切勿 执行任何燃油系统的维修。 系统内部燃油压力可高达 2000 巴（29008 磅/平方英寸）。 未能 遵守此说明可能造成人身伤害。 当在任何燃油相关元件上或附件工作时，始终都必须佩戴眼罩。 未能遵守此说明可能造成人身伤害。 此步骤涉及燃油处理。 要时刻注意燃油溢出，并遵守燃油处理预防措施的要求。 未能遵守此说明可能造成人身伤害。 修理完成后，必须目测检查燃油系统有无泄漏。 此项检查必须在发动机事先一直运转但已关闭后运行。 未能遵守此说 明可能造成人身伤害。 如果摄入体内，切勿 催吐。 立即就医。 未能遵守此说明可能造成人身伤害。 如果眼睛接触到燃油，使用冷水或洗眼溶液冲洗，并立即就医。 未能遵守此说明可能造成人身伤害。 操作燃油后，请彻底洗净手，因为长期接触可能会引起皮肤过敏。 如果皮肤过敏，就医。 未能遵守此说明可能造成人 身伤害。 小心： 在断开连接系统的任何部分之前，必须清除元件周围的所有灰尘、污物和碎屑，以防止杂质进入到燃油系统。 未能遵 守此指令可能导致车辆损坏。 必须在每次使用之后丢弃喷油嘴和燃油轨之间的喷油管，并安装新的喷油管。 未能遵守此指令可能导致车辆损坏。 在操作这些元件时，务必注意绝对的清洁干净。 在任何明孔或管，务必安装变速堵头。 未能遵守此指令可能导致车辆 损坏。 确保汽车生产车间清洁干净，没有灰尘。 在其上面执行离合器、制动器工作或进行焊接或机加工的区域不适宜查看燃 油系统是否被污染。 未能遵守此指令可能导致车辆损坏。 确保穿戴的防护衣物整洁干净，并且是由不脱毛、非毛面的材料制成¡£ 未能遵守此指令可能导致车辆损坏。 确保佩戴的防护手套是新的并且是无粉乳胶型。 未能遵守此指令可能导致车辆损坏。 确保使用的是清洁的未镀金的工具。 在开始对车辆进行工作之前，使用不会掉毛的新刷子和干净的清洗液对工具进行 清洁。 未能遵守此指令可能导致车辆损坏。 使用钢表面工作台，并用干净的不脱毛、非毛面的材料将其盖上。 未能遵守此指令可能导致车辆损坏。 采用来自施救车辆的替代元件进行诊断是不允许的。 将控制模块取而代之的做法无法保证故障的确认，并有可能导致
