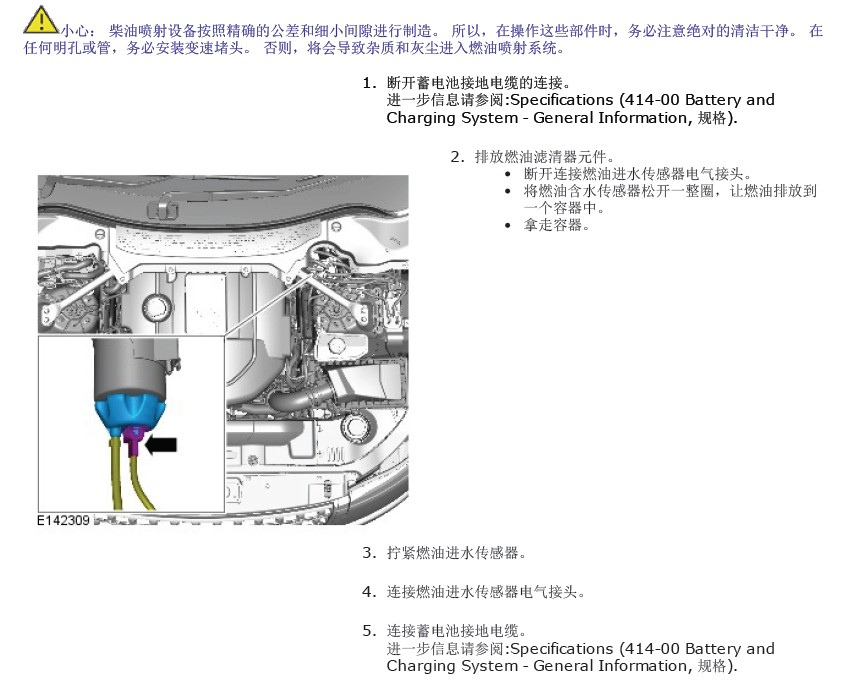

燃油系统- 一般信息 - 扭矩规格 项目牛米磅英尺磅英寸 连接后座椅和车身的螺栓50 37 - 连接燃油管和燃油法兰锁环螺栓7 -燃油系统- 一般信息 - 柴油滤清器排水-关闭 TDV6 3.0 升柴油机 一般步骤 警告： 在运转时，不可避免会溅出燃油。 确保采取了所有必要的预防措施，避免火灾和爆炸。 当在任何燃油相关部件上或附近工作时，切勿携带或操作移动电话。 存在高度易燃蒸汽，可能点燃。. 否则，将可能导 致人员伤亡。 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。 存在高度易燃蒸汽，可能点 燃。. 否则，将可能导致人员伤亡。 如果眼睛接触到燃油，使用冷水或洗眼溶液冲洗，并立即就医。 燃油操作后，请彻底洗净手，否则，长期接触可能会引起皮肤过敏。 如果皮肤过敏，就医。 小心： 柴油喷射设备按照精确的公差和细小间隙进行制造。 所以，在操作这些部件时，务必注意绝对的清洁干净。 在 任何明孔或管，务必安装变速堵头。 否则，将会导致杂质和灰尘进入燃油喷射系统。 1. 断开蓄电池接地电缆的连接。 进一步信息请参阅:Specifications (414-00 Battery and Charging System - General Information, 规格). 2. 排放燃油滤清器元件。 断开连接燃油进水传感器电气接头。 将燃油含水传感器松开一整圈，让燃油排放到 一个容器中。 拿走容器。 3. 拧紧燃油进水传感器。 4. 连接燃油进水传感器电气接头。 5. 连接蓄电池接地电缆。 进一步信息请参阅:Specifications (414-00 Battery and Charging System - General Information, 规格). 6. 排除燃油系统中的空气。 进一步信息请参阅:低压燃油系统排放 (310-00 燃油系统- 一般信一般步骤 警告： 不要在发动机运转的情况下对燃油系统进行维修。 系统内部燃油压力可高达 1650 巴（23,931 磅／平方英寸）。 不 遵守此说明可能导致人身伤害。 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。 存在高度易燃蒸汽，可能点 燃。. 否则，将可能导致人员伤亡。 如果眼睛接触到燃油，使用冷水或洗眼溶液冲洗，并立即就医。 将车辆停放在通风良好、隔离的地方，并标记“禁止吸烟／存在油气”。 在开始维修高压燃油喷射系统之前，请在关闭发动机后等待至少30秒钟。 不遵守此说明可能导致人身伤害。 燃油操作后，请彻底洗净手，否则，长期接触可能会引起皮肤过敏。 如果皮肤过敏，就医。 当在任何燃油相关部件上或附近工作时，切勿携带或操作移动电话。 存在高度易燃蒸汽，可能点燃。. 否则，将可能导 致人员伤亡。 小心： 确保穿戴的防护衣物整洁干净，并且是由不脱毛、非毛面的材料制成¡£ 确保汽车生产车间清洁干净，没有灰尘。 来自工作中的离合器、制动器或来自机加工或焊接操作的杂质，可能污染燃 油系统，导致稍后发生故障。 1. 将点火打至打开位置。 等待 30 秒钟。 2. 将点火开关打至关闭位置燃油系统- 一般信息 - 高压燃油系统放气 一般步骤 警告： 不要在发动机运转的情况下对燃油系统进行维修。 系统内部燃油压力可高达 1650 巴（23,931 磅／平方英寸）。 不 遵守此说明可能导致人身伤害。 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。 存在高度易燃蒸汽，可能点 燃。. 否则，将可能导致人员伤亡。 如果眼睛接触到燃油，使用冷水或洗眼溶液冲洗，并立即就医。 如果眼睛接触到燃油，使用冷水或洗眼溶液冲洗，并立即就医。 在开始维修高压燃油喷射系统之前，请在关闭发动机后等待至少30秒钟。 不遵守此说明可能导致人身伤害。 燃油操作后，请彻底洗净手，否则，长期接触可能会引起皮肤过敏。 如果皮肤过敏，就医。 当在任何燃油相关部件上或附近工作时，切勿携带或操作移动电话。 存在高度易燃蒸汽，可能点燃。. 否则，将可能导 致人员伤亡。 小心： 确保穿戴的防护衣物整洁干净，并且是由不脱毛、非毛面的材料制成¡£ 确保汽车生产车间清洁干净，没有灰尘。 来自工作中的离合器、制动器或来自机加工或焊接操作的杂质，可能污染燃 油系统，导致稍后发生故障。 1. 将点火打至打开位置。 2. 小心： 不要启动发动机超过 20 秒钟。 启动发动机。 3. 注意： 如果发动机不启动，等待燃油系统- 一般信息 - 燃油系统压力释放 V6 S/C 3.0 升汽油机/V8 机械增压型 5.0 升 汽油机 一般步骤 泄放 1. 警告： 参阅：燃油系统健康安全防范 (100-00 一般信息, 说明和操作). 2. 取下燃油泵保险丝。 3. 取下加油口盖。 4. 起动发动机并让其怠速直到熄火。 5. 拖转启动发动机约五秒钟，以确保释放燃油油轨压力。 加注 1. 注意： 确保在继续以下步骤之前已执行所有的维修。 装上燃油泵保险丝。 2. 装上加油口盖。 3. 读取并清除保存的故障诊断码。燃油系统- 一般信息 - 油箱排放 一般步骤 专用工具 310-123 油箱锁定环 泄放 警告： 将车辆停放在通风良好的隔离区域，并标记“禁止吸烟/存在油气”。 当在任何燃油相关部件上或附近工作时，切勿携带或操作移动电话。 存在高度易燃蒸汽，可能点燃。 否则，将可能导致 人员伤亡。 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。 存在高度易燃蒸汽，可能点燃。 否则，将可能导致人员伤亡。 在运转时，不可避免会溅出燃油。 确保采取了所有必要的预防措施，避免火灾和爆炸。 小心： 在断开或卸下部件之前，确保接合面和接头周围区域清洁。 封塞敞开的连接件接口，以防污染。 所有车辆 1. 参阅：燃油系统健康安全防范 (100-00 一般信息, 说明和操作). 参阅：柴油燃油系统健康和安全预防措施 (100-00 一般信息, 说明和 操作). 2. 参阅：燃油系统压力释放 - V6 S/C 3.0 升汽油机/V8 机械增压型 5.0 升汽油机 (310-00 燃油系统- 一般信息, 一般步骤). 3. 断开蓄电池接地电缆的连接。 参阅：规格 (414-00 蓄电池和充电系统 - 一般信息, 规格). 4. 注意： 各说明中可能会出现某些差异，但基本信息26. 小心： 请遵守制造商的说明。 注意： 各说明中可能会出现某些差异，但基本信息 始终是正确的。 加注 警告： 将车辆停放在通风良好的隔离区域，并标记“禁止吸烟/存在油气”。 当在任何燃油相关部件上或附近工作时，切勿携带或操作移动电话。 存在高度易燃蒸汽，可能点燃。 否则，将可能导致 人员伤亡。 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。 存在高度易燃蒸汽，可能点燃。 否则，将可能导致人员伤亡。 在运转时，不可避免会溅出燃油。 确保采取了所有必要的预防措施，避免火灾和爆炸。 小心： 在断开或卸下部件之前，确保接合面和接头周围区域清洁。 封塞敞开的连接件接口，以防污染。 1. 反向操作拆除步骤即可安装。油箱和管线 - TDV6 3.0 升柴油机 - 容量 升 燃油箱容量80（可用） 通用规格 项目规格 燃油系统机械 — 再循环 燃油箱多层塑料 高压燃油泵位于发动机后部的气缸盖、自凸轮轴驱动的皮带之间 低压燃油泵二级电动 — 可浸入水中 — 位于燃油箱内 燃油冷却器位于左前悬架顶部支架总成上 燃油滤清器位于左前悬架顶部支架总成上 - 装有一个可更换滤芯 燃油箱发送器单元两个 - 有源和无源 — 无源发送器单元连接到可拆卸的固定托架上，而有源发送器单元则连接到燃油 泵涡流罐上 高压燃油泵最大工作 压力 1650 巴（23931.2 磅／平方英寸） 低压燃油泵工作压力0.5 巴（7.25 磅／平方英寸） 扭矩规格 说明牛米磅英尺磅英寸 空调 (A/C) 制冷剂管路固定螺栓10 7 - 燃油冷却器固定螺栓9 - 80 燃油箱内部支架固定螺栓7 - 62 燃油箱加油管固定螺母9 - 80 燃油箱加油管软管卡箍3,5 - 31 油箱挡板固定螺栓45 33 - 至燃油箱螺栓的燃油箱挡板10 7 -油箱和管线 - TDV6 3.0 升柴油机 - 燃油泵和信号发送器 拆卸和安装 拆卸 警告： 修理完成后，必须目测检查燃油系统有无泄漏。 未能遵守此说明可能造成人身伤害。 此步骤涉及燃油处理。 要时刻注意燃油溢出，并遵守燃油处理预防措施的要求。 否则，将可能导致人员伤亡。 在运转时，不可避免会溅出燃油。 确保采取了所有必要的预防措施，避免火灾和爆炸。 当在任何燃油相关部件上或附近工作时，切勿携带或操作移动电话。 存在高度易燃蒸汽，可能点燃。. 否则，将可能导致 人员伤亡。 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。 存在高度易燃蒸汽，可能点 燃。. 否则，将可能导致人员伤亡。 如果眼睛接触到燃油，使用冷水或洗眼溶液冲洗，并立即就医。 燃油操作后，请彻底洗净手，否则，长期接触可能会引起皮肤过敏。 如果皮肤过敏，就医。 小心： 确保汽车生产车间清洁干净，没有灰尘。 来自工作中的离合器、制动器或来自机加工或焊接操作的杂质，可能污 染燃油系统，导致稍后发生故障。 注意： 本程序中的拆除步骤可能包含安装细节。 1. 警告： 确保采用车轴支架支撑车辆。 抬起并支撑车辆。 2. 参阅：柴油燃油系统健康和安全预防措施 (100-00 一般信息, 说明和 操作). 3. 断开蓄电池接地电缆的连接。 参阅：Specifications (414-00, 规格). 4. 参阅：油箱排放 (310-00 燃油系统- 一般信息, 一般步骤).油箱和管线 - TDV6 3.0 升柴油机 - 燃油冷却器 拆卸和安装 拆卸 警告： 在运转时，不可避免会溅出燃油。 确保采取了所有必要的预防措施，避免火灾和爆炸。 当在任何燃油相关部件上或附近工作时，切勿携带或操作移动电话。 存在高度易燃蒸汽，可能点燃。. 否则，将可能导 致人员伤亡。 当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型的明火。 总是存在高度易燃混合物且 可能点燃起火。 否则，将可能导致人员伤亡。 如果眼睛接触到燃油，使用冷水或洗眼溶液冲洗，并立即就医。 小心： 柴油喷射设备按照精确的公差和细小间隙进行制造。 所以，在操作这些部件时，务必注意绝对的清洁干净。 在 任何明孔或管，务必安装变速堵头。 否则，将会导致杂质和灰尘进入燃油喷射系统。 注意： 本程序中的拆除步骤可能包含安装细节。 各说明中可能会出现某些差异，但基本信息始终是正确的。 1. 断开蓄电池接地电缆的连接。 参阅：Specifications (414-00, 规格). 2. 参阅：左侧空气滤清器 (303-12A 进气分配和过滤 - TDV6 3.0 升 柴油机, 拆卸和安装). 3. 扭矩: 10 Nm
