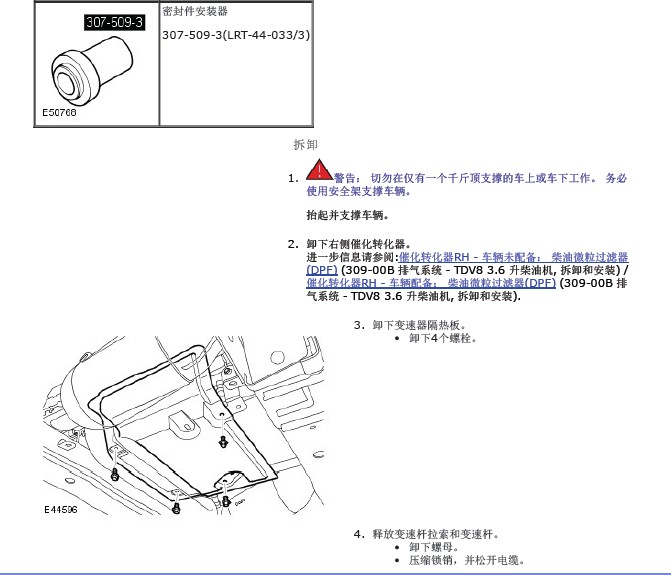

自动变速器/驱动桥 - TDV8 3.6 升柴油机 - 项目规格 * 推荐的润滑剂Shell M1375.4 + 变矩器头二硫化钼润滑脂规格FB180 小心： * 切勿使用指定润滑剂以外的任何别的润滑剂。 + 请勿过度润滑。 容量 项目容量 + 初始干式加油9.5升（16.7品脱）（10.0美制夸脱） 小心： + 安装设备后，必须进行最终油位检查/排放/添加。 通用规格 项目规格 自动变速器ZF 6HP26 速度6个前进档，1个倒档 齿轮速比： 一档4,17:1 二档2,340:1 三档1,521:1 四档1,143:1 五档0,867:1 六档0,691:1 倒档3,403:1 变矩器带有涡轮扭转减振器和打滑控制双面摩擦锁止离合器的Sachs W270 4GWK 变速器控制模块： 位置位于变速器壳体内 类型19,04 扭矩规格 说明Nm lb-ft 主控制阀体内星形螺钉8 6 变速器隔热板螺栓9 7 变速器隔热板支架螺栓9 7 变速杆拉索支架螺栓9 7 线束支架螺栓10 7 油壳体内星形螺钉8 6 变速器支承绝缘体螺栓60 44 变速杆轴螺母12 9 连接挠性传动板和变矩器的螺栓55 41 变速器螺栓45 33 变速器通气管卡夹螺栓25 18 变速器油液管卡夹螺栓10 7 散热器遮板螺栓10 7 变速器放油塞8 6 变速器加油口塞/液位螺塞35 26 变速器下隔板螺栓10 7自动变速器/驱动桥 - TDV8 3.6 升柴油机 - 变速杆轴封 就车维修 专用工具 密封件拔取器 307-509-1(LRT-44-033/1) 密封件拔取器 307-509-2(LRT-44-033/2) 密封件安装器 307-509-3(LRT-44-033/3) 拆卸 1. 警告： 切勿在仅有一个千斤顶支撑的车上或车下工作。 务必 使用安全架支撑车辆。 抬起并支撑车辆。 2. 卸下右侧催化转化器。 进一步信息请参阅:催化转化器RH - 车辆未配备： 柴油微粒过滤器 (DPF) (309-00B 排气系统 - TDV8 3.6 升柴油机, 拆卸和安装) / 催化转化器RH - 车辆配备： 柴油微粒过滤器(DPF) (309-00B 排 气系统 - TDV8 3.6 升柴油机, 拆卸和安装). 3. 卸下变速器隔热板。 卸下4个螺栓。 4. 释放变速杆拉索和变速杆。 卸下螺母。 压缩锁销，并松开电 分动器螺栓45 335. 小心： 确保部件周围的区域干净且没有杂质。 使用专用工具，卸下变速器轴密封件。 安装 1. 使用专用工具，安装变速器轴密封件。 清洗部件。 2. 固定变速杆拉索和变速杆。 用卡夹固定。 拧紧螺母至12 Nm (9 lb.ft)。 3. 安装变速器热量隔板。 拧紧螺栓至10 Nm (7 lb.ft)。 4. 安装右侧催化转化器。 进一步信息请参阅:催化转化器RH - 车辆未配备： 柴油微粒过滤器 (DPF) (309-00B 排气系统 - TDV8 3.6 升柴油机, 拆卸和安装) / 催化转化器RH - 车辆配备： 柴油微粒过滤器(DPF)自动变速器/驱动桥 - TDV8 3.6 升柴油机 - 变速器 拆卸和安装 拆卸 1. 断开蓄电池接地电缆的连接。 进一步信息请参阅:Specifications (414-00 Battery and Charging System - General Information, 规格). 2. 抬起并支撑车辆。 3. 卸下散热器挡泥板。 卸下 4 个螺栓。 4. 拆除发动机挡泥板。 进一步信息请参阅:发动机下挡板 (501-02 前端车身板, 拆卸和安 装). 5. 拆下排气系统。 进一步信息请参阅:(309-00B 排气系统 - TDV8 3.6 升柴油机) 排气系统 - 车辆未配备： 柴油微粒过滤器(DPF) (拆卸和安 装), 排气系统 - 车辆配备： 柴油微粒过滤器(DPF) (拆卸和安 装)。 6. 卸下分动箱。 进一步信息请参阅:分动箱 - TDV8 3.6 升柴油机 (308-07B 分动 箱, 拆卸). 7. 小心： 标记传动轴法兰相对于传动小齿轮法兰的位置。 为了避免损坏球头或波纹防尘罩，切勿悬吊传动 轴。 卸下前驱动轴。 卸下 6 个螺栓和垫圈，丢弃螺栓。 8. 松开蓄电池正极电缆支承支架。
