拆卸和安装
拆卸
1. 断开蓄电池接地电缆。
进一步信息请参阅:Specifications (414-00 Charging System
- General Information, 规格).
2. 卸下进气共鸣器。
进一步信息请参阅:进气共鸣器 (303-12A 进气分配和过滤 - V8 机
械增压型 4.2 升汽油机, 拆卸和安装).
3. 断开恒温器壳体冷却液软管。
放置一块吸收性好的布,吸收溢出的制动液。
夹紧软管,尽量减少冷却液流失。
松开卡夹。
4. 卸下恒温器壳体。
卸下3个螺栓。
卸下并丢弃O形密封圈。5. 警告: 必须戴上眼罩。
注意: 如果卸下部件仅仅为了检修其他部位,
切勿进一步拆卸。
松开并卸下恒温器。
将恒温器壳体定位到台钳中。
安装
1. 安装恒温器。
2. 安装恒温器壳体。
清洗部件。
安装新O形密封圈。
拧紧螺栓至10 Nm (7 lb.ft)。
3. 连接恒温器壳体冷却液软管。
用卡夹固定。
卸下软管夹紧器。
4. 安5. 警告: 必须戴上眼罩。
注意: 如果卸下部件仅仅为了检修其他部位,
切勿进一步拆卸。
松开并卸下恒温器。
将恒温器壳体定位到台钳中。
安装
1. 安装恒温器。
2. 安装恒温器壳体。
清洗部件。
安装新O形密封圈。
拧紧螺栓至10 Nm (7 lb.ft)。
3. 连接恒温器壳体冷却液软管。
用卡夹固定。
卸下软管夹紧器。
4. 安装进气共鸣器。5. 添加并为冷却剂放气。
6. 连接蓄电池接地电缆。
进一步信息请参阅:Specifications (414-00 Charging System
- General Information, 规格).
7. 注意: 仅适用于 NAS 车辆。
如果需要,执行一个长驱动循环。
进一步信息请参阅:动力控制模块(PCM)长驾驶周期自测 (303-
14A 电子发动机控件 - V8 机械增压型 4.2 升汽油机, 一般步骤).5. 连接自动变速器液体冷却器。
用卡夹固定。
紧固内星形螺钉。
6. 连接冷却风扇线束。
固定夹。
连接电气接头。
7. 如已安装,连接污染传感器。
8. 小心: 用干净的冷冻油润滑新的密封件。
连接空调管。
安装新O形密封圈。
拧紧内六角螺栓至10 Nm (3.18 lb.ft)。
9. 安装散热器挡泥板。
进一步信息请参阅:Radiator Splash Shield (501-02, 拆卸和安
装).
10. 安装进气共鸣器。
进一步信息请参阅:警告: 由于释放蒸汽或冷却液时可能造成烫伤等,所以切勿在系统热时取下冷却液膨胀箱的加油口盖。
小心: 发动机冷却液会损坏喷漆的表明。 如果溅出,应立即卸下冷却液,然后用水清洁。
1. 警告: 切勿在仅有一个千斤顶支撑的车上或车下工作。 务必
使用安全架支撑车辆。
将车辆停放到起重机上。
2. 将加热器控件设置为最大。
3. 断开蓄电池接地电缆。
4. 卸下发动机盖。
进一步信息请参阅:Engine Cover - 4.2L, Vehicles With:
Supercharger (501-05, 拆卸和安装).6. 卸下发动机下挡板。
7. 排放冷却剂。
放置一个容器,收集油液。
将软管安装到散热器放油盖。 打开盖子。
8. 关闭散热器放油盖并卸下软管。
卸下容器。
9. 连接蓄电池接地电缆。10. 将排气抽风软管连接到尾管上。发动机冷却液会损坏喷漆的表明。 如果溅出,应立即卸下冷
却液,然后用水清洁。
泵气蚀会损坏增压空气冷却器冷却泵。
第一阶段:将冷却液注入冷却系统中并排出。

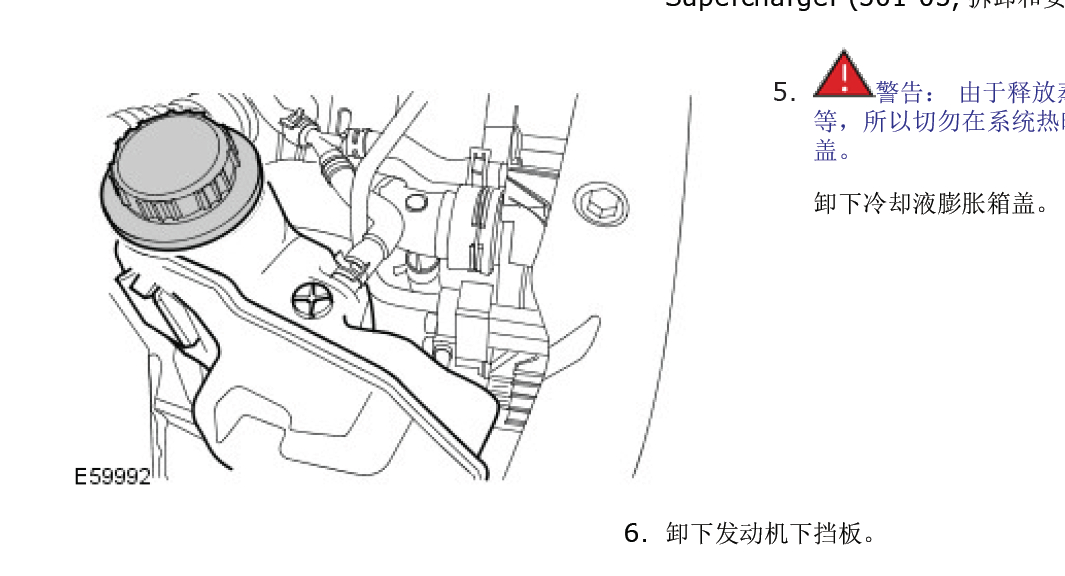

卸下冷却液膨胀箱盖。
根据需要向膨胀箱中添加冷却液。
起动发动机并让其运转。
12. 当冷却液从膨胀箱中流出,且冷却液中无气泡时,拧紧排气螺钉。
13. 小心: 观察发动机温度表。 如果发电机开始过
热,则立即关闭并让它冷却。 否则,可能会损坏车
辆。
阶段2 将供暖系统档位、送风机速度设置到最大,并
使空气分布到仪表板通风口。
根据需要向膨胀箱中添加冷却液。
安装冷却液膨胀箱盖。
拧松冷却液膨胀箱放气螺钉。
起动发动机并让其运转。
运转发动机,直到仪表板通风口吹出热空气,
同时观察发动机温度计。14. 关闭发动机,使其冷却。
15. 检查有无泄漏,然后将冷却液添加到膨胀箱的最大液
位标记。以下过程将对冷却系统进行充压,以测试状态和泄漏。 阶段1将检查膨胀箱盖记录密封和此盖是否泄漏。 阶段2将检查
整个冷却系统。
其中将有必要使用冷却系统测试工具包(零件号511 3301 006 00),设备计划中有提供。
1. 断开蓄电池接地电缆。
进一步信息请参阅:Specifications (414-00, 规格).
2. 抬起并支撑车辆。
3. 卸下散热器挡泥板。
进一步信息请参阅:Engine Undershield (501-02, 拆卸和安装).
4. 检查冷却液软管是否有破裂、变形迹象以及软管连接是否安全。
5. 警告: 因为溢出的蒸汽或冷却液可能会导致灼伤,在进行该
步骤前应让车辆冷却系统进行冷却。
注意: 阶段1
断开冷却液膨胀箱放泄软管。松开卡夹。
6. 将“T”形转接器(包含在冷却系统测试工具包中)安装在冷却液膨胀
箱和冷却液放泄软管之间。
使用2个卡夹固定。
7. 在连接之前检查压力泵和压力表。
对泵柱塞操作两次,注意压力表上的读数。 确保压力读数保
持不变直到按下压力释放按钮。
8. 安装冷却液压力泵总成。
连接到“T”形件。
9. 对冷却系统加压。
缓慢地将冷却系统加压至1.0巴(100千帕)
(14.5 psi)。
等待30秒钟后检查压力是否保持在0.9巴(90
千帕)(13 psi)之上。
在压力回落检查过程中,膨胀箱盖是否发出咝
咝声。11. 警告: 因为溢出的蒸汽或冷却液可能会导致灼伤,在进行该
步骤前应让车辆冷却系统进行冷却。
注意: 第二阶段
卸下冷却液膨胀箱盖。
12. 注意: 该转接器包含在冷却系统测试工具包中。
将转接器K83安装到冷却液膨胀箱。
清洁部件接合面。
润滑密封圈。
13. 安装冷却液压力泵总成。
缓慢地将冷却系统加压至1.5巴(150千帕)
(22 psi),在5分钟内检查压力。 在第一分钟
内出现大约0.15巴(15千帕)(1 psi)的少量
压力回落属正常现象,因为膨胀箱内的空气有
所冷却。
如果此后压力仍继续回落,则表明冷却液出现
泄漏。拆卸和安装
拆卸
1. 断开蓄电池接地电缆。
进一步信息请参阅:Specifications (414-00, 规格).
2. 警告: 切勿在仅有一个千斤顶支撑的车上或车下工作。 务必
使用安全架支撑车辆。
抬起并支撑车辆。
3. 排干冷却系统。
进一步信息请参阅:冷却系统放油、加油和放气 (303-03A 发动机
冷却 - V8 机械增压型 4.2 升汽油机, 一般步骤).
4. 卸下冷却风扇。
进一步信息请参阅:冷却风扇 (303-03A 发动机冷却 - V8 机械增压
型 4.2 升汽油机, 拆卸和安装).
5. 卸下冷却风扇皮带。
注意安装位置。
顺时针旋转冷却风扇皮带张紧器。
松开冷却风扇皮带张紧器螺栓,将螺栓取下。13. 小心: 发动机冷却液会损坏喷漆的表明。 如果
溅出,应立即卸下冷却液,然后用水清洁。
注意: 在此操作过程中,必然会溢出一些油
液。
卸下冷却液泵。
卸下5个螺栓。
丢弃衬垫。
安装
1. 安装冷却液泵。
清洁部件接合面。
安装一个新的衬垫。
拧紧螺栓至10 Nm (7 lb.ft)。
2. 安装冷却液泵带轮。
拧紧螺栓至10 Nm (7 lb.ft)。3. 连接并固定冷却液软管。
清洁部件接合面。
4. 安装附件传动带。10. 连接蓄电池接地电缆。
进一步信息请参阅:Specifications (414-00, 规格).
11. 为冷却系统补充冷却液。
进一步信息请参阅:冷却系统放油、加油和放气 (303-03A 发动机
冷却 - V8 机械增压型 4.2 升汽油机, 一般步骤).10. 连接蓄电池接地电缆。
进一步信息请参阅:Specifications (414-00, 规格).
11. 为冷却系统补充冷却液。
进一步信息请参阅:冷却系统放油、加油和放气 (303-03A 发动机
冷却 - V8 机械增压型 4.2 升汽油机, 一般步骤).确保取下了膨胀箱盖。
将排气抽风软管连接到尾管上。
起动发动机并让其运转。
以3000RPM保持发动机运转1分钟。
恢复发动机怠速运转五分钟。
以3000RPM保持发动机运转1分钟。
排气过程中,确保将冷却液液位保持在超过最大冷加油管路
大约30mm(取下膨胀箱盖)。
7. 检查所有冷却液软管是否有冷却液泄露的可见迹象。
8. 确保最后冷却液液位超过最大冷加油管路30mm之
后,盖上膨胀箱盖。小心: 发动机冷却液会损坏喷漆的表明。 如果溅出,应立即卸下冷却液,然后用水清洁。
1. 断开蓄电池接地电缆。
进一步信息请参阅:Specifications (414-00, 规格).
2. 警告: 切勿在仅有一个千斤顶支撑的车上或车下工作。 务必
使用安全架支撑车辆。
抬起并支撑车辆。
3. 排干冷却系统。
进一步信息请参阅:冷却系统放油、加油和放气 (303-03A 发动机
冷却 - V8 机械增压型 4.2 升汽油机, 一般步骤).
4. 卸下冷却风扇。
进一步信息请参阅:冷却风扇 (303-03A 发动机冷却 - V8 机械增压
型 4.2 升汽油机, 拆卸和安装).
5. 卸下冷却风扇皮带。
注意安装位置。
顺时针旋转冷却风扇皮带张紧器。
松开冷却风扇皮带张紧器螺栓,将螺栓取下。10. 断开冷却液歧管进液软管。
松开卡夹。
11. 断开发动机冷却液温度(ECT)传感器电气接头。
12. 断开气缸体冷却液软管。
松开卡夹。10. 断开冷却液歧管进液软管。
松开卡夹。
11. 断开发动机冷却液温度(ECT)传感器电气接头。
12. 断开气缸体冷却液软管。
松开卡夹。补充冷却系统和排除冷却系统的空气。
进一步信息请参阅:冷却系统放油、加油和放气 (303-03A 发动机
冷却 - V8 机械增压型 4.2 升汽油机, 一般步骤).拆卸
1. 断开蓄电池接地电缆。
进一步信息请参阅:Specifications (414-00 Charging System
- General Information, 规格).
2. 拆除进气谐振器。
进一步信息请参阅:进气共鸣器 (303-12A 进气分配和过滤 - V8 机
械增压型 4.2 升汽油机, 拆卸和安装).
3. 警告: 切勿在仅有一个千斤顶支撑的车上或车下工作。 务必
使用安全架支撑车辆。
抬起并支撑车辆。
4. 排干冷却系统。
进一步信息请参阅:冷却系统放油、加油和放气 (303-03A 发动机
冷却 - V8 机械增压型 4.2 升汽油机, 一般步骤).
5. 从冷却风扇外罩上松开 2 根冷却液软管。
从 4 个夹扣上将其松开。在他人的协助下,拆除散热器。
将散热器组件顶部向后挪移。
将散热器从固定腔体中滑出。12. 升起车辆。
13. 安装冷却风扇外罩下部固定夹。
14. 将 2 个下部冷却液软管固定到外罩上。
15. 安装进气谐振器。
进一步信息请参阅:进气共鸣器 (303-12A 进气分配和过滤 - V8 机
械增压型 4.2 升汽油机, 拆卸和安装).
16. 连接蓄电池接地电缆。
进一步信息请参阅:Specifications (414-00 Charging System
- General Information, 规格).
17. 补充冷却系统和排除冷却系统的空气。
进一步信息请参阅:冷却系统放油、加油和放气 (303-03A 发动机
冷却 - V8 机械增压型 4.2 升汽油机, 一般步骤).
|
