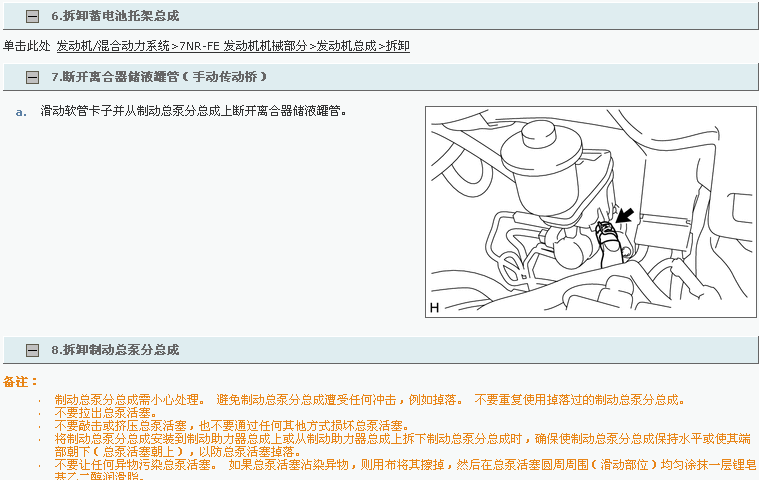

RM30Y0CG _54 制动 _018661 制动系统（其他） _0095777 制动总泵 A 制动系统（其他） 制动总泵 拆卸 注意事项/备注/提示 备注： 从制动助力器总成上拆下制动总泵分总成前，确保释放制动助力器总成内的真空。 程序 1. 注意事项 备注： 将点火开关置于 OFF 位置后，断开蓄电池端子电缆前，可能需要等待一段时间。因此，继续工作前，确保阅读断开蓄电池端子电缆的注意事项。 单击此处 概述>导言>修理说明>注意事项201311,999999,_V1,_020443,_0100882,RM100000000B86S, 2.排空制动液 备注： 如果制动液泄漏到任何油漆表面上，立即将其清洗干净。 3.断开蓄电池负极端子电缆 备注： 断开并重新连接电缆后，某些系统需要初始化。 单击此处 概述>导言>修理说明>初始化201311,999999,_V1,_020443,_0100882,RM100000000B86T, 4.拆卸蓄电池 单击此处 制动>制动控制/动态控制系统>制动执行器>拆卸201311,999999,_54,_018660,_0095770,RM100000000AKX7_01_0047, 5.拆卸蓄电池托盘 单击此处 发动机/混合动力系统>7NR-FE 发动机机械部分>发动机总成>拆卸201311,999999,_51,_019217,_0095514,RM100000000AJUR_01_0363, 6.拆卸蓄电池托架总成 单击此处 发动机/混合动力系统>7NR-FE 发动机机械部分>发动机总成>拆卸201311,999999,_51,_019217,_0095514,RM100000000AJUR_01_0364, 7.断开离合器储液罐管（手动传动桥） a. 滑动软管卡子并从制动总泵分总成上断开离合器储液罐管。 8.拆卸制动总泵分总成 备注： ·制动总泵分总成需小心处理。 避免制动总泵分总成遭受任何冲击，例如掉落。 不要重复使用掉落过的制动总泵分总成。 ·不要拉出总泵活塞。 ·不要敲击或挤压总泵活塞，也不要通过任何其他方式损坏总泵活塞。 ·将制动总泵分总成安装到制动助力器总成上或从制动助力器总成上拆下制动总泵分总成时，确保使制动总泵分总成保持水平或使其端部朝下（总泵活塞朝上），以防总泵活塞掉落。 ·不要让任何异物程序 1.安装制动器真空单向阀总成 a.将新单向阀密封垫安装到制动助力器总成上。 b.将制动器真空单向阀总成安装到制动助力器总成上。 污染总泵活塞。 如果总泵活塞沾染异物，则用布将其擦掉，然后在总泵活塞圆周周围（滑动部位）均匀涂抹一层锂皂基乙二醇润滑脂。 RM30Y0CG _54 制动 _018661 制动系统（其他） _0095778 制动助力器 G 制动系统（其他） 制动助力器 车上检查 程序 1.检查制动助力器 a.气密性检查。 i. 2.438,0.146 2.896,0.552 0.458,0.406 10 *b 0.635,1.719 1.51,2.063 0.875,0.344 10 *c 0.885,1.625 1.51,1.917 0.625,0.292 10 *d 1.104,1.5 1.604,1.74 0.5,0.24 10 *e 0.802,0.146 1.385,0.458 0.583,0.313 10 *a *b*c*d*e*a*a 正确 *b 错误 *c 第一次 *d 第二次 *e 第三次 起动发动机，并在 1 或 2 分钟后停止发动机。慢慢踩下制动踏板数次。 ·如果第一次踏板可以踩到底，但第二次和第三次不能踩到底，则制动助力器总成气密性良好。 如果非上述情况，则检查制动器真空单向阀总成。 ·如果制动器真空单向阀总成正常，则更换制动助力器总成。 ii.发动机运转时踩下制动踏板，在将制动踏板踩住的情况下停止发动机。 ·踩住踏板 30 秒时，如果踏板行程余量没有变化，则说明制动助力器总成气密性良好。 如果非上述情况，则检查制动器真空单向阀总成。 ·如果制动器真空单向阀总成正常，则更换制动助力器总成。 b.工作情况检查。 i. 发动机停机时，踩下制动踏板数次，检查并确认踩下踏板时，踏板行程余量没有改变。 ii. 踩住制动踏板，然后起动发动机。 ·如果踏板稍稍下移，则说明工作情况正常。 如果非上述情况，则检查制动器真空单向阀总成。 ·如果制动器真空单向阀总成正常，则更换制动助力器总成。 FaceBox ·不要使用任何其他类型的润滑脂或油液。 a. 使用 10 mm 连接螺母扳手，从前制动管 1 号通路上断开 2 根制动管。 b. 使用 10 mm 连接螺母扳手，从制动执行器总成上断开 6 根制动管。 c. 1.156,1.25 1.344,1.042 true 0.479,0.5 0.885,0.792 true 0.719,0.26 1.125,0.552 true 1.667,0.708 1.917,0.458 true 1.51,0.625 1.885,0.24 true 1.354,0.583 1.438,0.26 true 0.531,0.135 0.844,0.292 0.313,0.156 10 false *a 1.938,0.354 2.25,0.51 0.313,0.156 10 false *b 1.906,0.146 2.094,0.323 0.188,0.177 10 true *c 1.458,0.156 1.635,0.313 0.177,0.156 10 false *d 0.323,0.396 0.635,0.552 0.313,0.156 10 false *e 1.031,1.24 1.344,1.396 0.313,0.156 10 false *f *a*b*c*d*e*f*a 至右前轮缸 *b 至左前轮缸 *c 至右后轮缸 *d 至左后轮缸 *e 自前总泵 *f 自后总泵 使用标签或做好记录，以识别重新连接制动管的位置。 d. 分离线束卡夹。 e.断开制动液液位警告开关连接器。 f.使用 10 mm 连接螺母扳手，从制动总泵分总成上断开 2 根制动管。 g. 从制动助力器总成上拆下 2 个螺母和制动总泵分总成。 h.从制动总泵分总成上拆下 O 形圈。 FaceBox
